直齿圆柱传动齿轮结构设计方案

项目分类:齿轮 发布时间:2025-01-13 ID:892088
  • 直齿圆柱传动齿轮结构设计方案

  在常规的机械动力传输场景中,这类直齿圆柱齿轮是应用覆盖范围极广的基础传动零件,从普通的轻工输送设备、小型机床进给机构,到民用机电产品的动力传递链路,都能见到同结构齿轮的应用身影。不同于斜齿、人字齿等重载齿轮结构,直齿圆柱齿轮的啮合过程不存在轴向分力,对配套支撑轴承的选型要求更宽松,安装调试阶段的对中容错空间也更大,非常适合中低速、传动精度要求适中的开式或半开式传动场景。

  从实际功能层面看,该齿轮的核心作用是在平行轴之间传递旋转扭矩,通过固定的齿数比实现输入输出端的转速匹配与扭矩增减。设计阶段首先要确定的是模数与齿数的匹配关系,模数直接决定了单齿的抗弯强度,齿数则关联到传动比的精准度与啮合重合度——重合度越高,单齿承受的瞬时载荷越小,传动过程的平稳性也越好。轮齿的齿廓采用标准渐开线设计,这种齿廓的优势在于,即使两轴的中心距存在微小的安装误差,也能保证瞬时传动比恒定,不会出现转速波动引发的传动冲击,这也是渐开线齿廓能成为通用齿轮主流设计的核心原因。

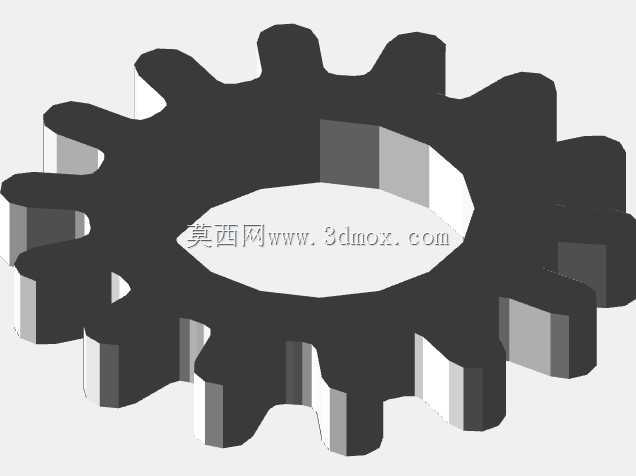

  结构细节上,该齿轮采用实心辐板式结构,中心设置通孔用于与传动轴配合,孔与轴的连接可根据载荷大小选择平键、花键或者过盈配合的方式,不同的连接方式对应不同的扭矩传递上限:平键连接适合中等载荷、装拆频繁的场景,过盈配合则适合重载、无频繁装拆需求的固定传动位。轮齿的齿顶设置有微小的倒角,一方面是避免热处理及加工过程中齿顶边缘出现应力集中导致崩齿,另一方面也能在装配啮合时减少轮齿间的卡滞风险,降低初期啮合的异常磨损。齿根位置采用标准圆角过渡,避免直角结构带来的应力集中,提升轮齿的弯曲疲劳寿命,在交变载荷的传动场景下,这个细节直接决定了齿轮的实际使用寿命。

  设计过程中需要重点考量安装边界的匹配:齿轮的齿顶圆直径决定了传动箱体内的最小避让空间,设计时要保证齿顶与箱体内壁之间留有足够的间隙,避免运转过程中剐蹭箱体,同时预留润滑脂的存储空间;轮毂的轴向长度要与轴上的安装位长度匹配,过长会导致轴上其他零件无法定位,过短则会导致齿轮在轴上固定不稳,运转时出现轴向窜动,影响啮合精度。轮齿的齿宽需要结合传递扭矩的大小计算,齿宽过大会导致载荷沿齿向分布不均,容易出现偏磨,齿宽过小则单齿载荷过大,容易出现断齿故障,常规应用场景下齿宽与模数的比值通常控制在固定区间内,兼顾强度与载荷分布均匀性。

  从加工适配性来看,这种直齿结构的加工难度远低于斜齿、锥齿轮等结构,普通滚齿机即可完成齿形加工,精度要求高的场景下可后续增加剃齿、磨齿工序,不需要专用的复杂工装,加工成本可控,也方便后期维护时的备件替换。在润滑方式的选择上,开式传动场景可采用定期涂抹润滑脂的方式,半开式或闭式传动箱内则可采用油浴润滑,齿轮运转时带起的润滑油可以覆盖啮合面,减少齿面磨损,同时带走啮合过程产生的热量,避免齿面温度过高出现胶合失效。

  实际选型应用时,需要先核算传动链路的额定扭矩、最高转速,匹配对应模数与精度等级的齿轮,同时要校验啮合齿轮的中心距与实际安装位的尺寸是否匹配,避免出现安装后啮合间隙过大或过小的问题:间隙过大会导致传动回程差大,正反转切换时出现明显冲击,间隙过小则会导致啮合卡滞,运转阻力增大,加速齿面磨损。对于有正反转频繁切换需求的场景,还需要对齿面进行硬化处理,提升齿面的接触疲劳强度,避免长期交变载荷下出现点蚀失效。
