红黄双色工业机械嘴吸口零件结构设计

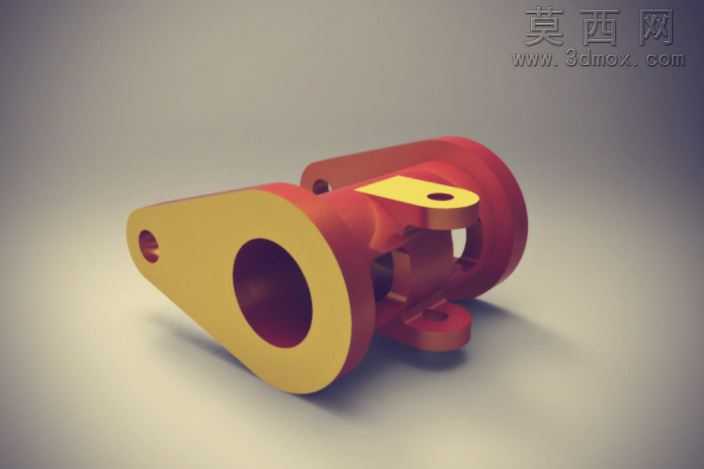

该作品为工业场景配套的嘴吸口零件三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于零件的功能定位梳理核心结构逻辑：主体为同轴贯通的中空筒状结构，作为流体或介质流通的核心通道，筒身一侧延伸出带单安装孔的三角形耳板结构，用于零件在整机设备上的定位与固定，耳板与筒身衔接处做了平滑过渡的圆角处理，避免应力集中问题。筒身另一端设置对称的分叉连接结构，预留了对应的安装孔位，可与对接组件实现卡扣或螺栓连接，满足装配后的同轴度与连接强度要求。建模过程中对所有安装孔的孔径、孔位公差、配合面的平面度都做了参数化约束，方便后续根据实际装配需求快速调整尺寸参数。材质与渲染阶段，将耳板与主体筒身分别赋予不同的材质表现：耳板部分采用哑光金黄色金属材质，模拟经过表面氧化处理的铝合金质感，主体筒身采用饱和度较高的哑光红色工程塑料质感，两种材质的色彩区分清晰，既能够直观区分零件的不同功能区域，也让渲染效果图的视觉层次更加分明。渲染时采用柔和的侧上方打光方案，在浅灰色渐变背景下突出零件的轮廓立体感，对零件的边缘倒角、中空内壁、连接卡位等细节都做了清晰的光影表现，能够完整呈现零件的结构细节。设计思路上，该嘴吸口零件兼顾了介质流通、设备固定、组件对接三类核心功能，中空通道的内径尺寸经过适配性设计，可满足对应工况下的介质流量需求，耳板的安装孔位置经过重心校核，装配后可保证零件整体受力均匀，分叉连接结构的卡位设计兼顾了装配便捷性与连接稳固性，整体结构无冗余设计，在满足功能要求的前提下尽可能压缩零件体积，适配紧凑的设备安装空间。
