波音音速巡航翼身融合飞行器结构装配设计

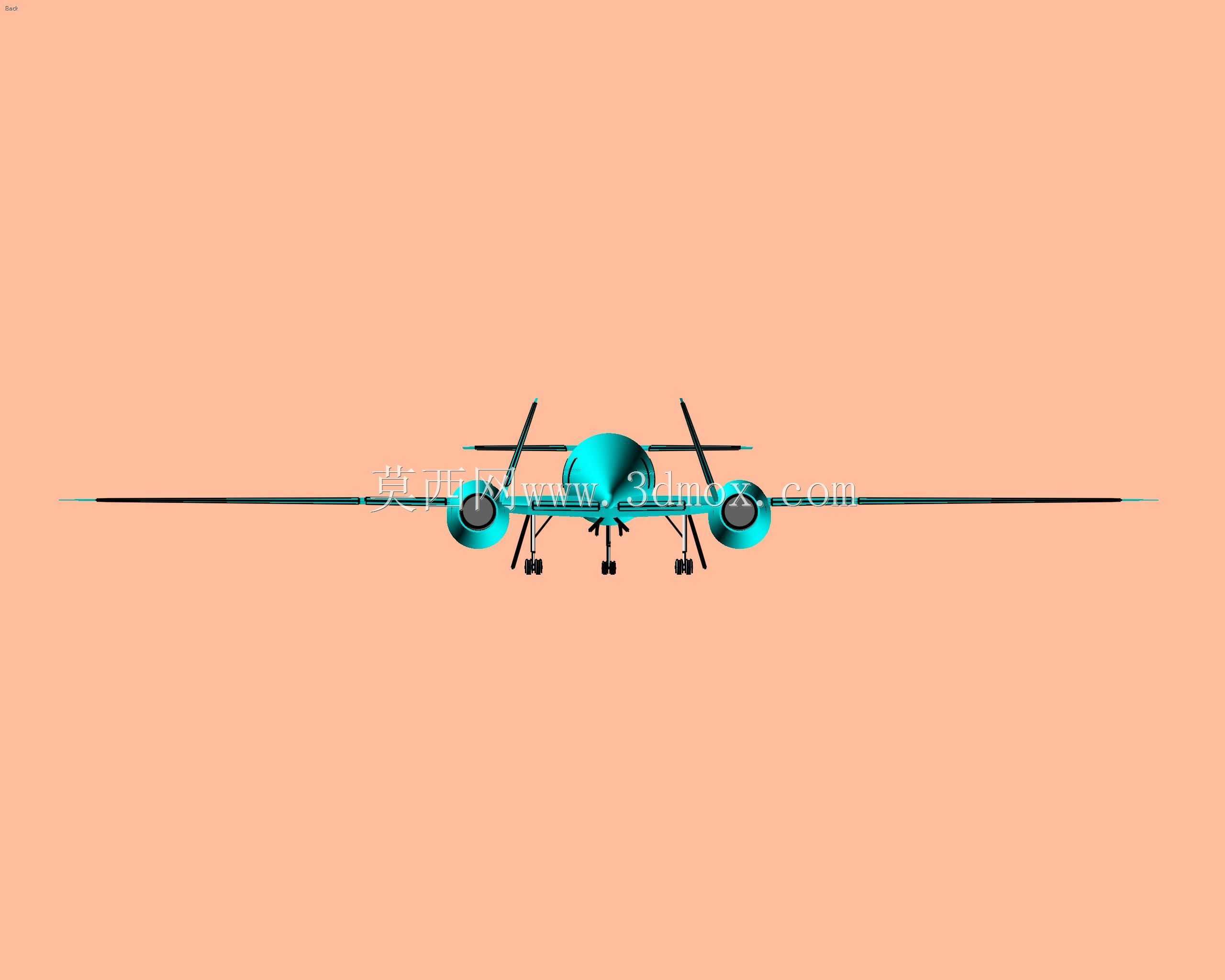

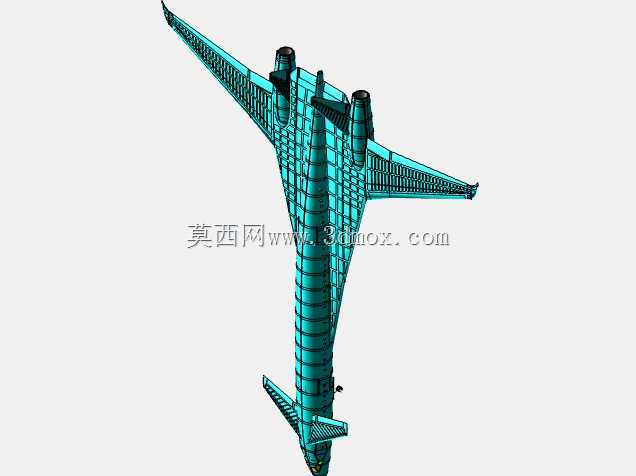

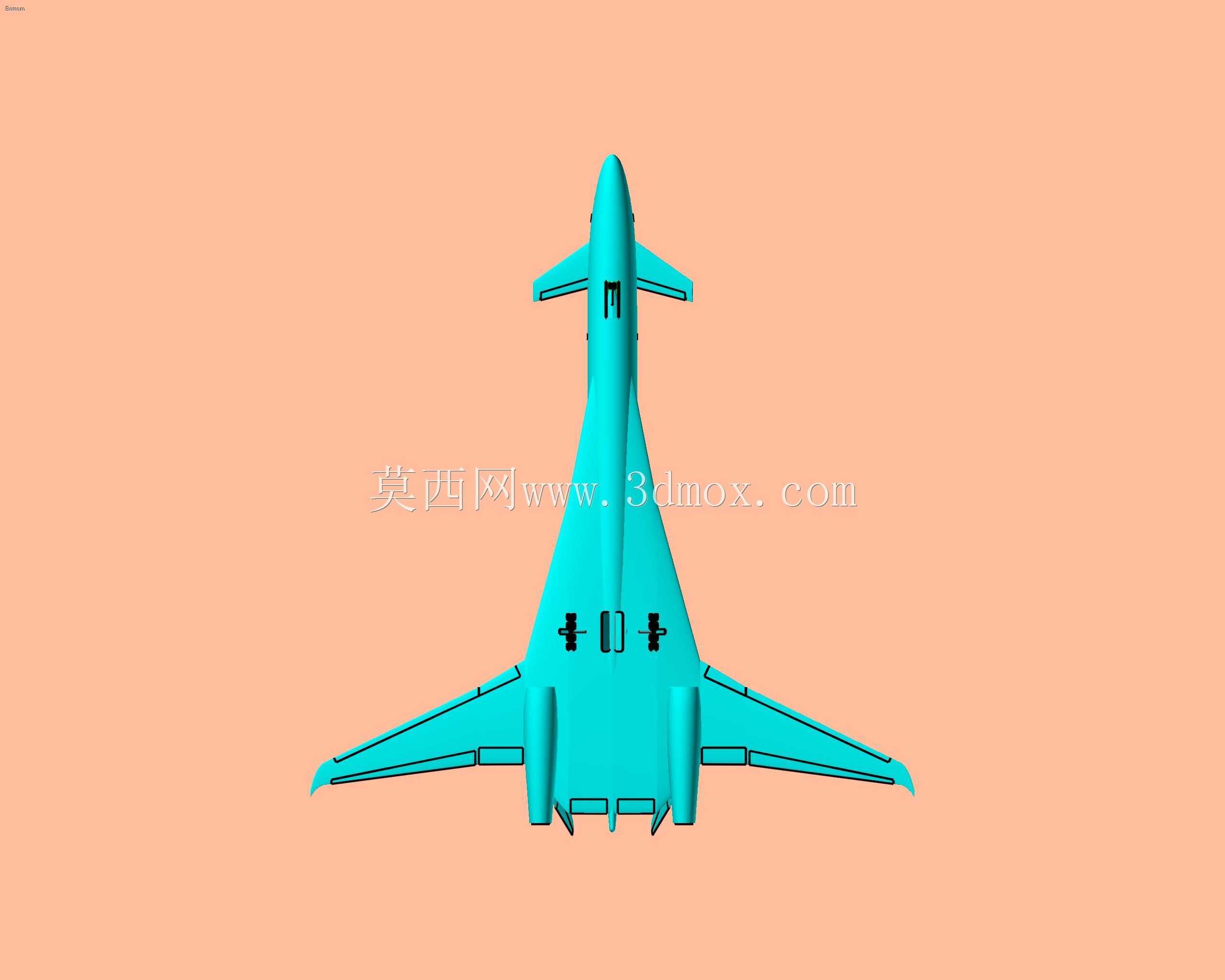

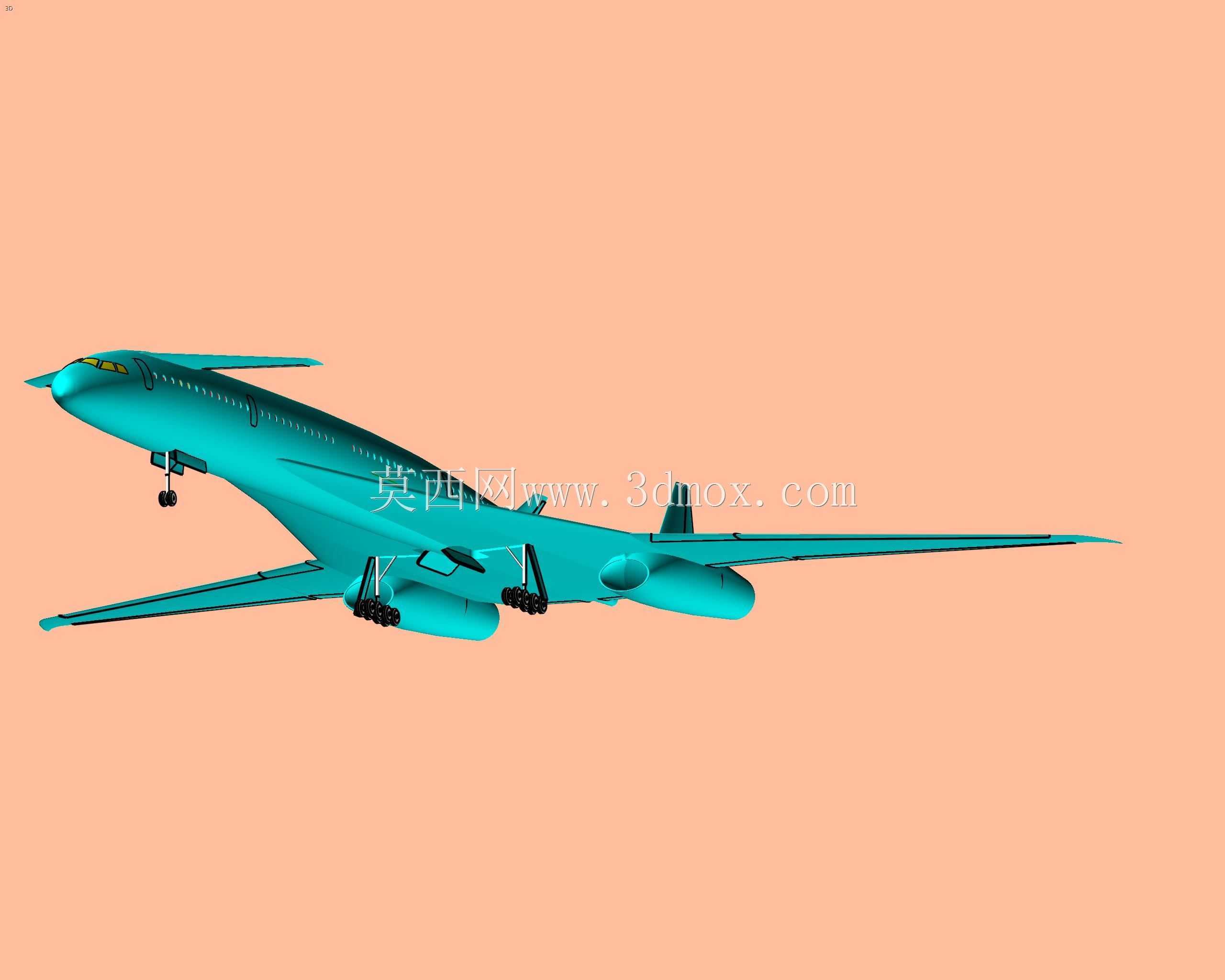

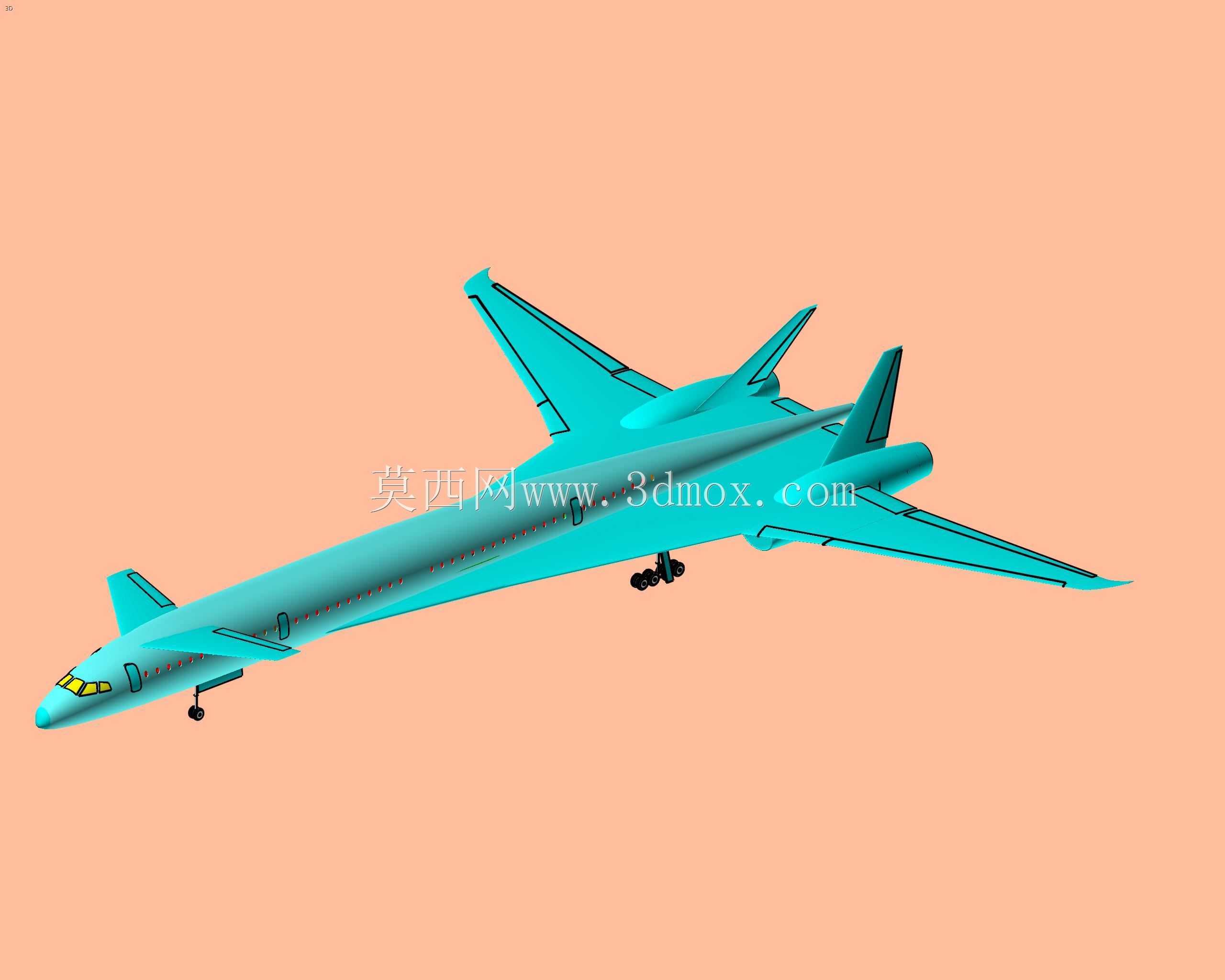

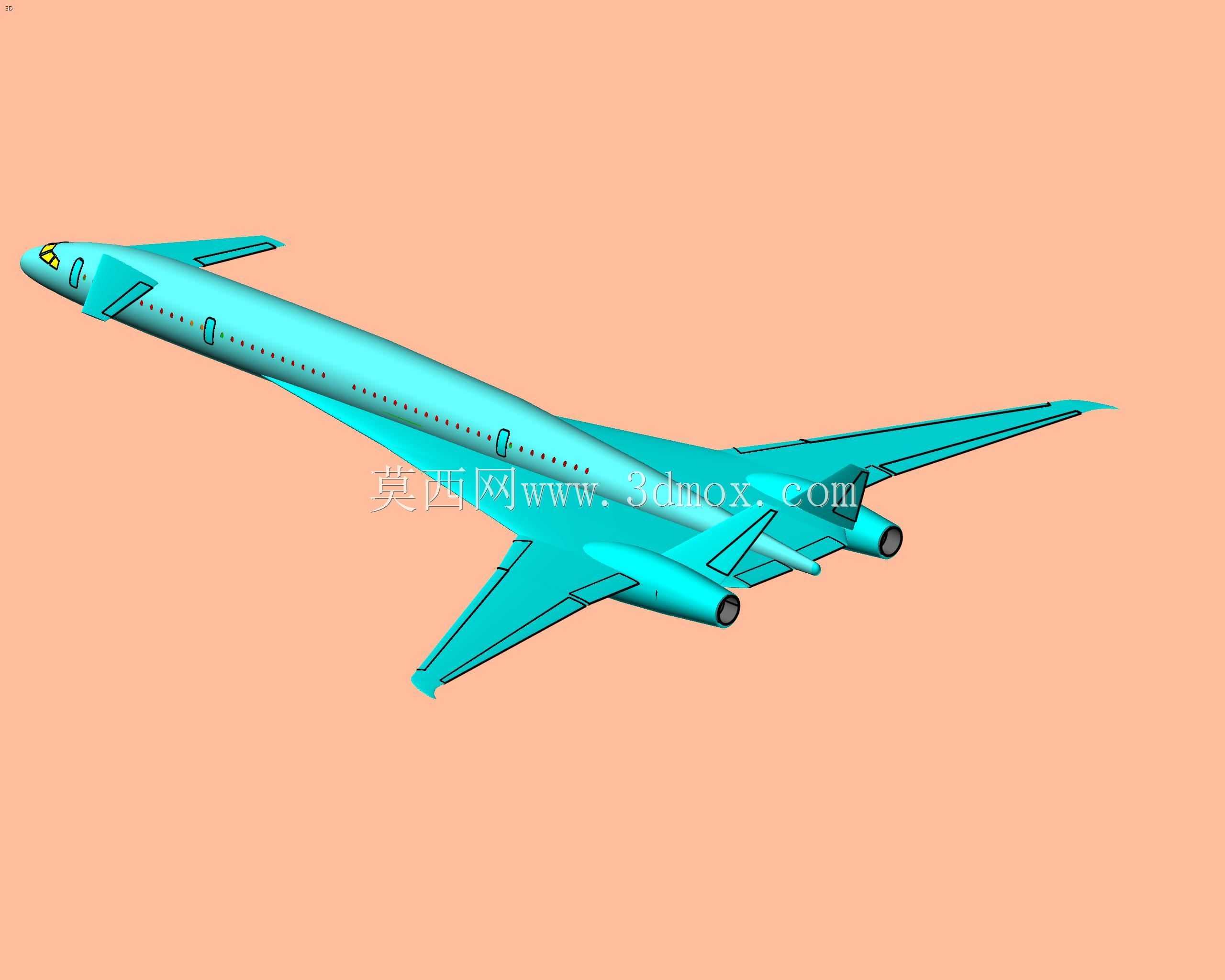

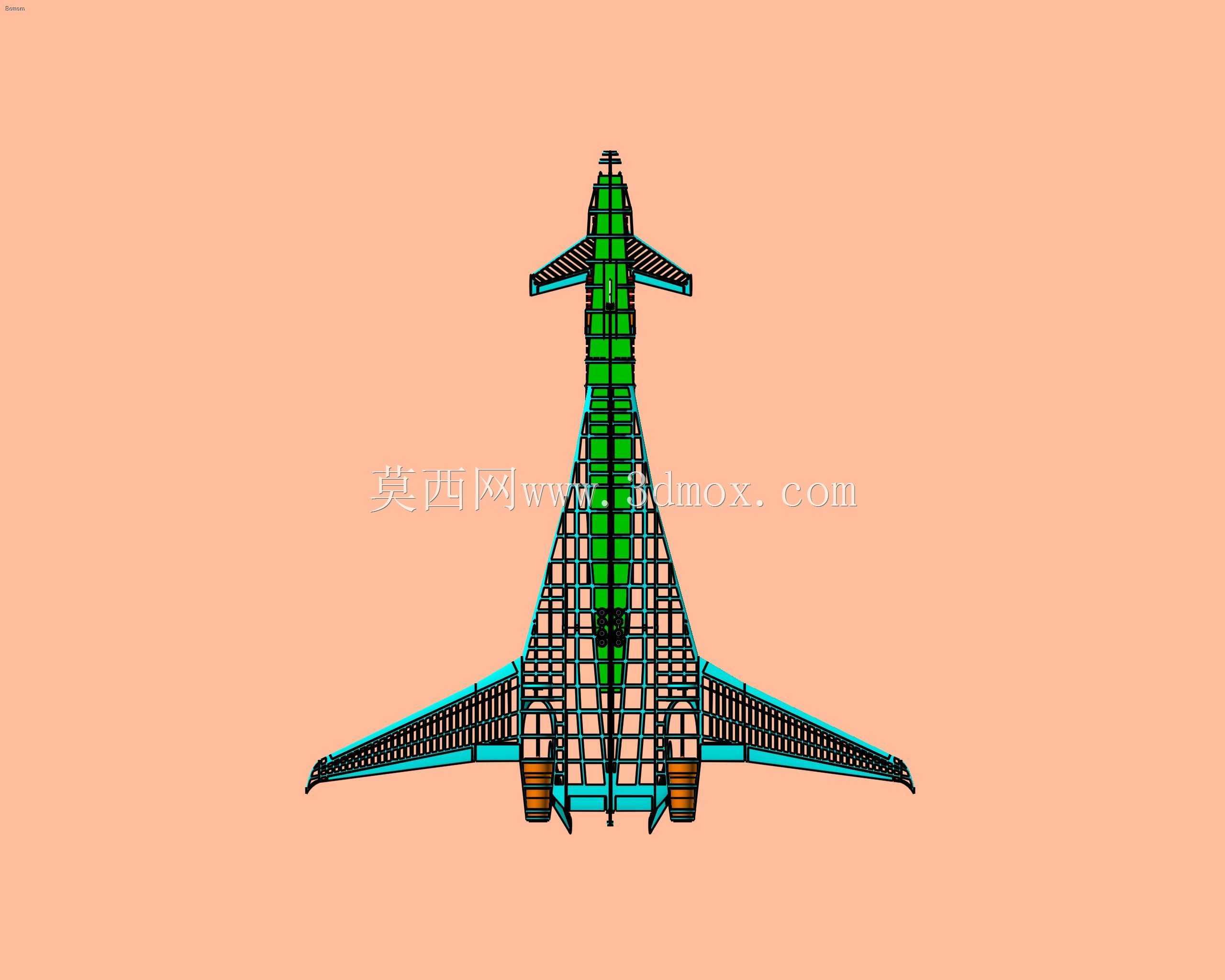

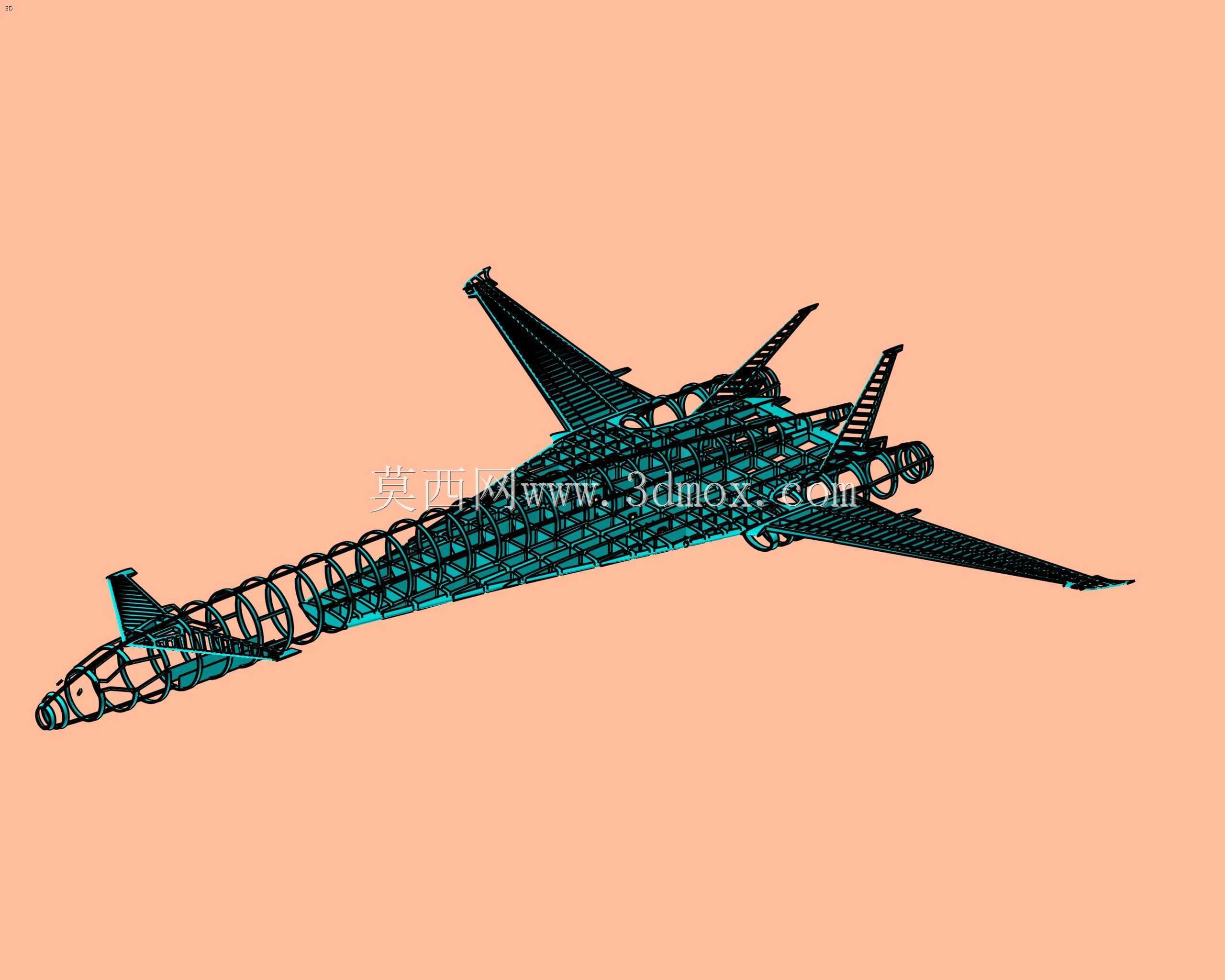

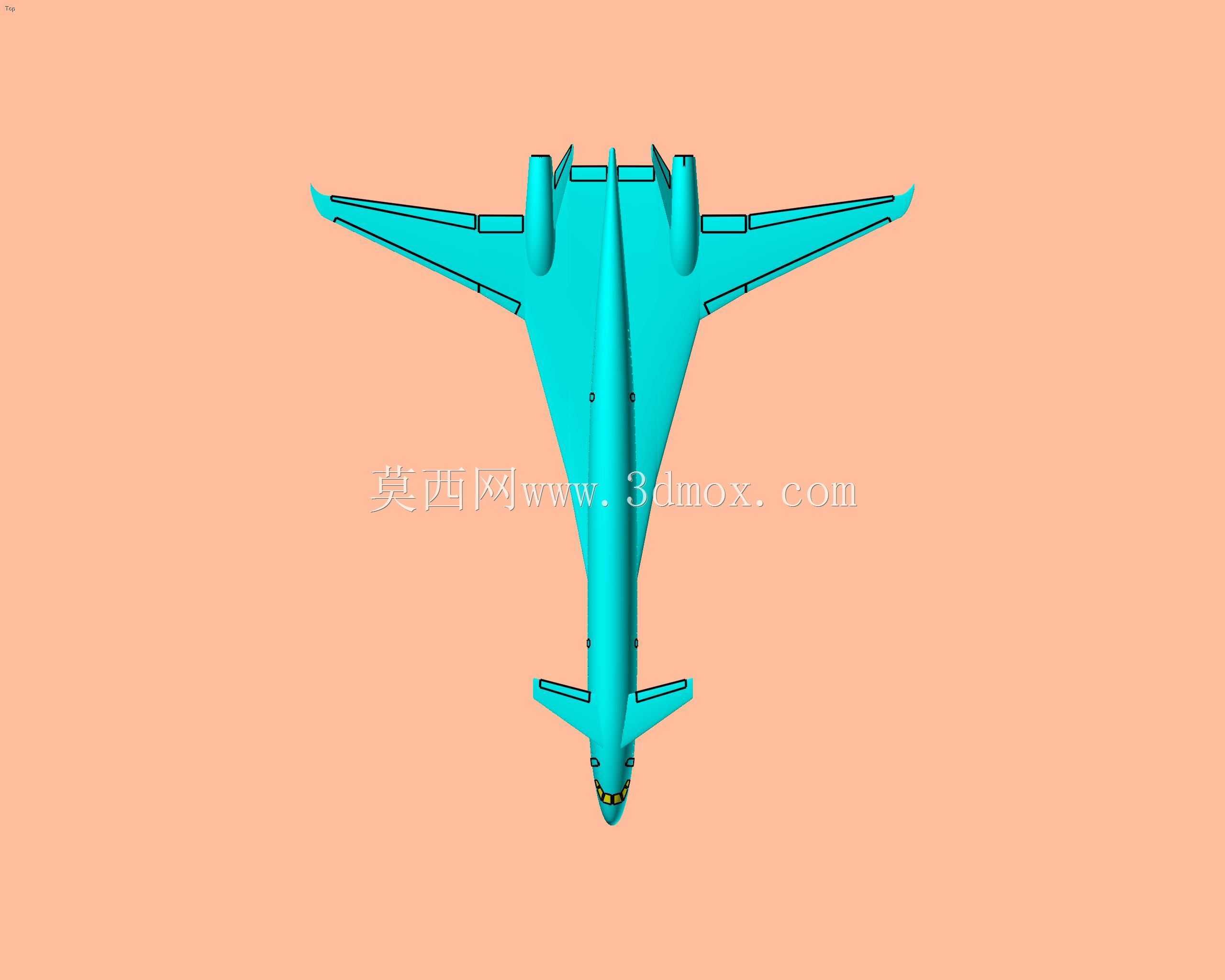

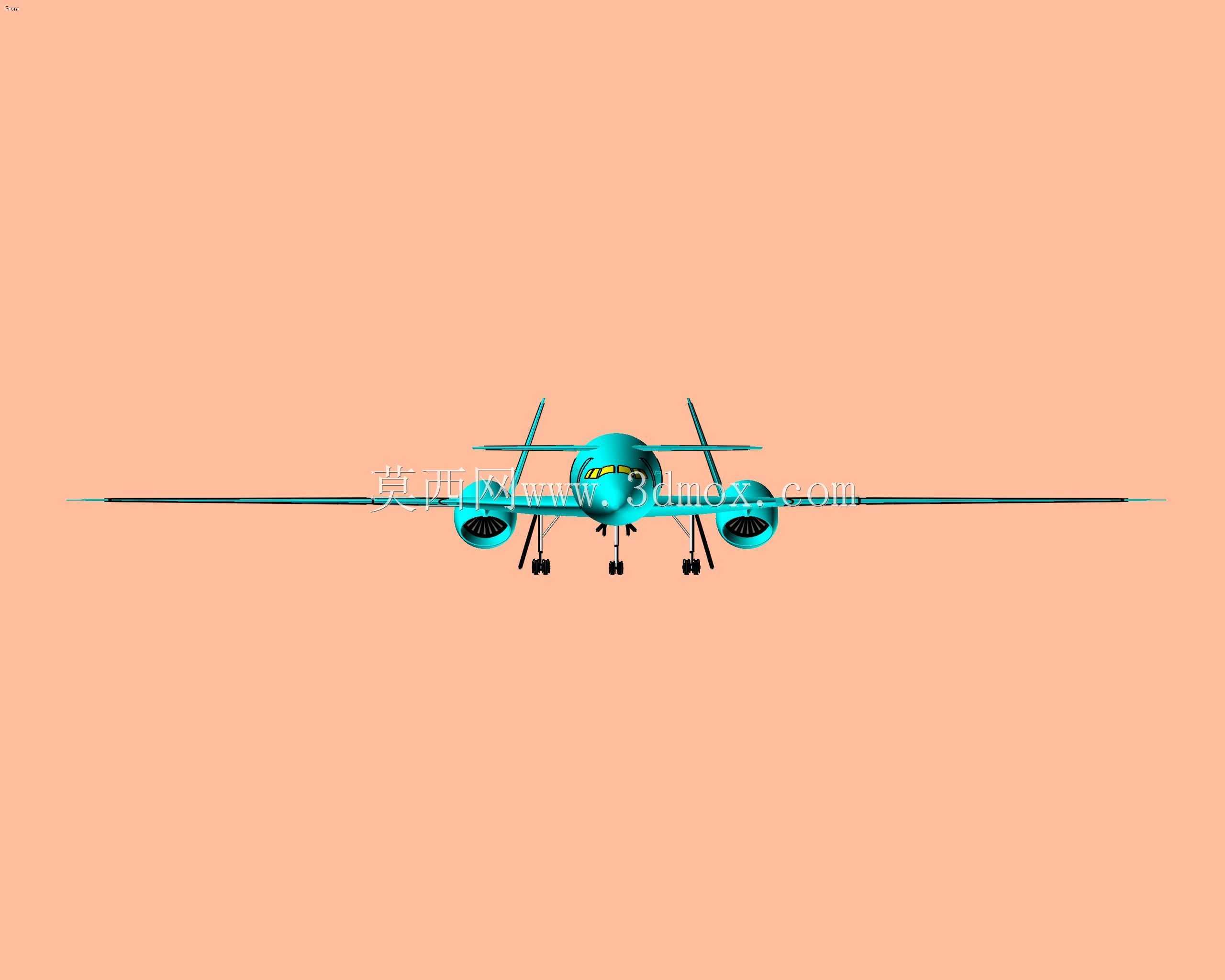

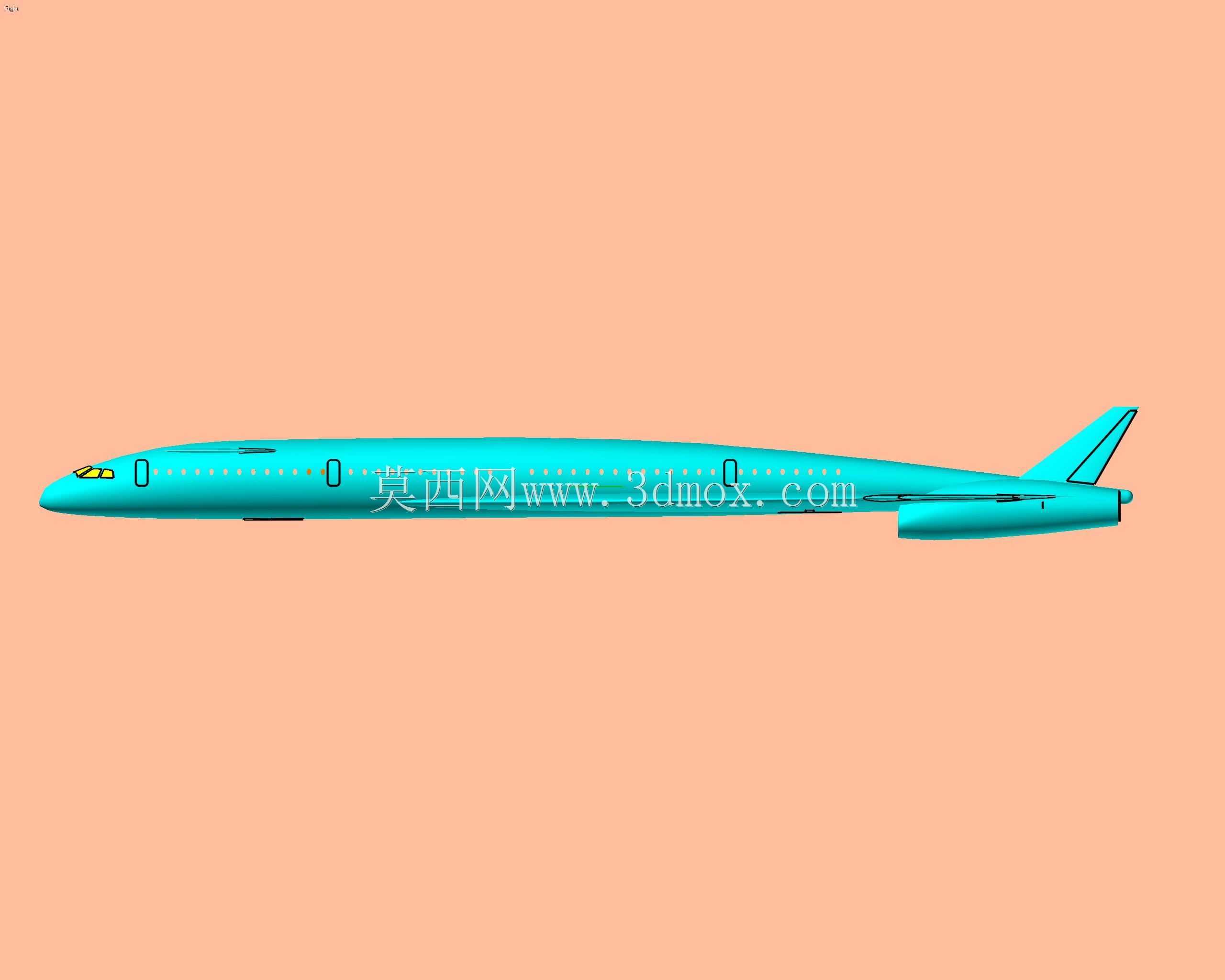

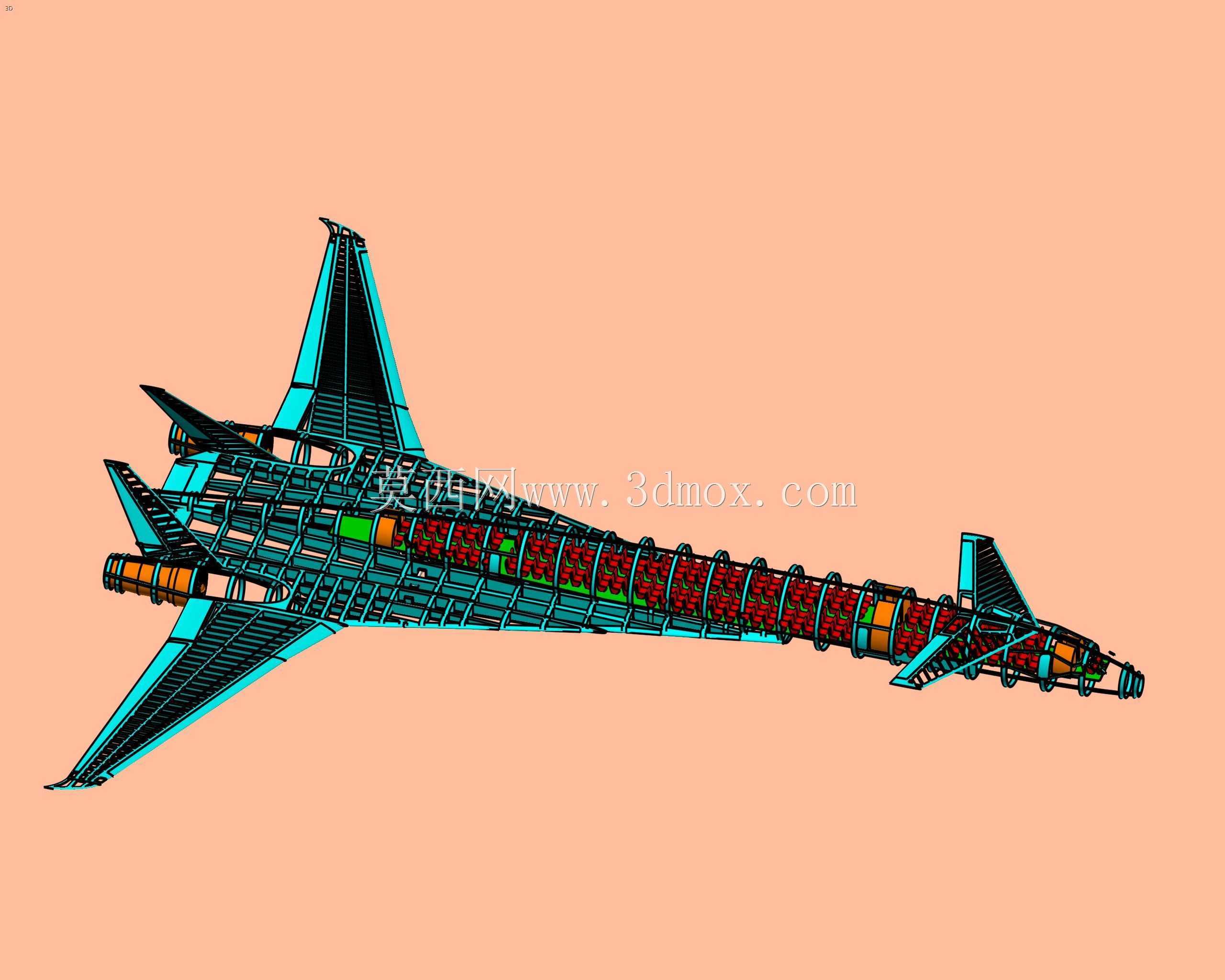

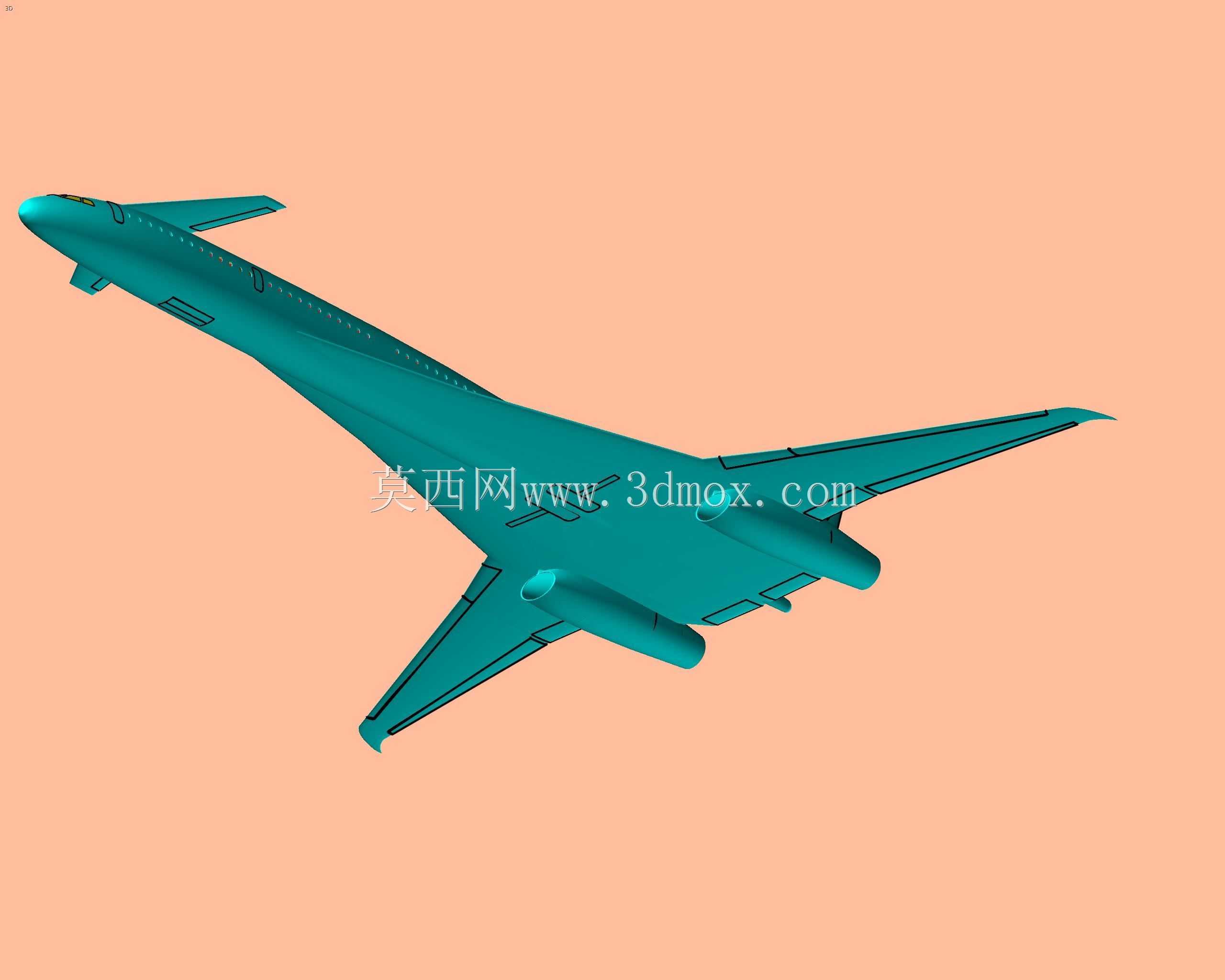

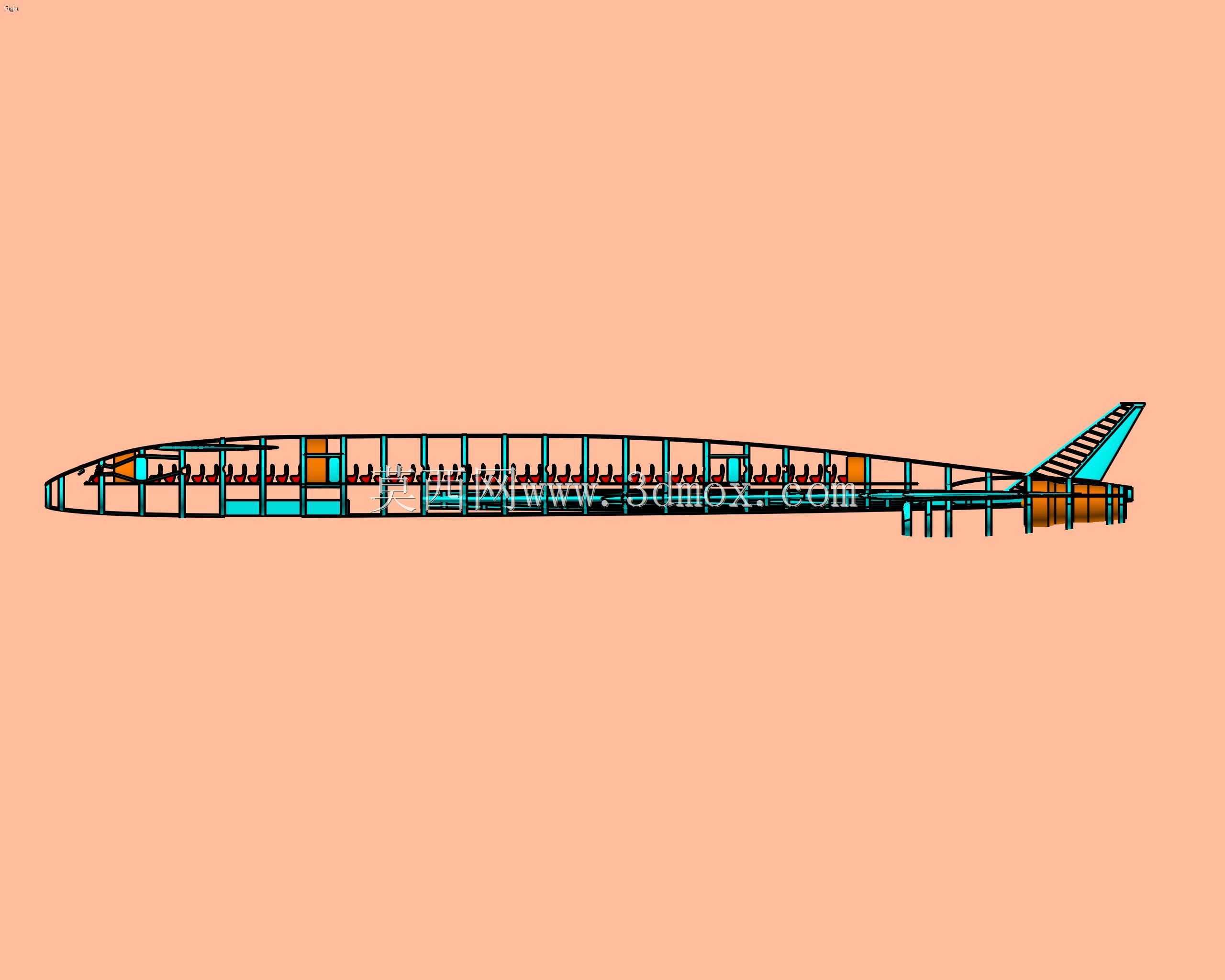

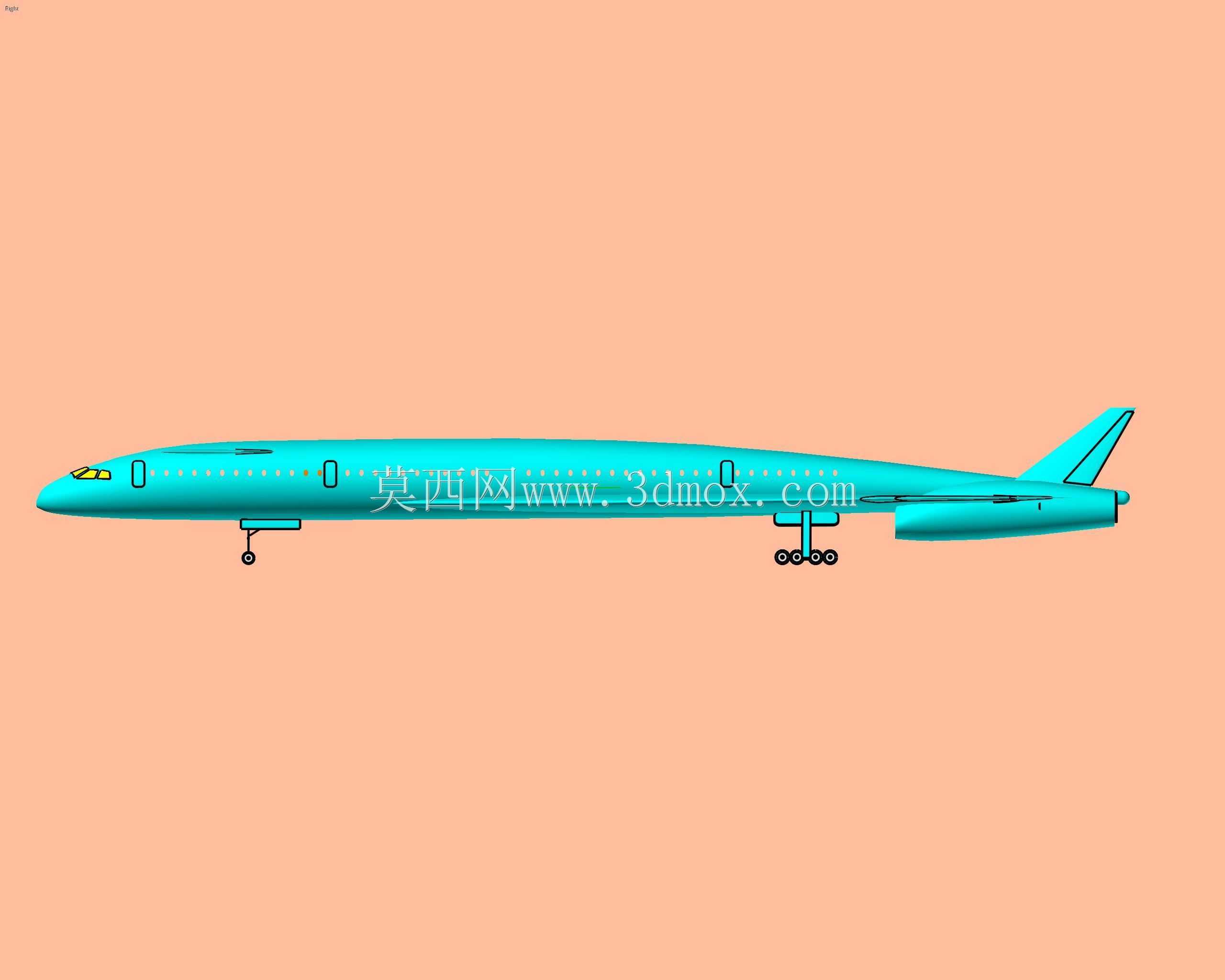

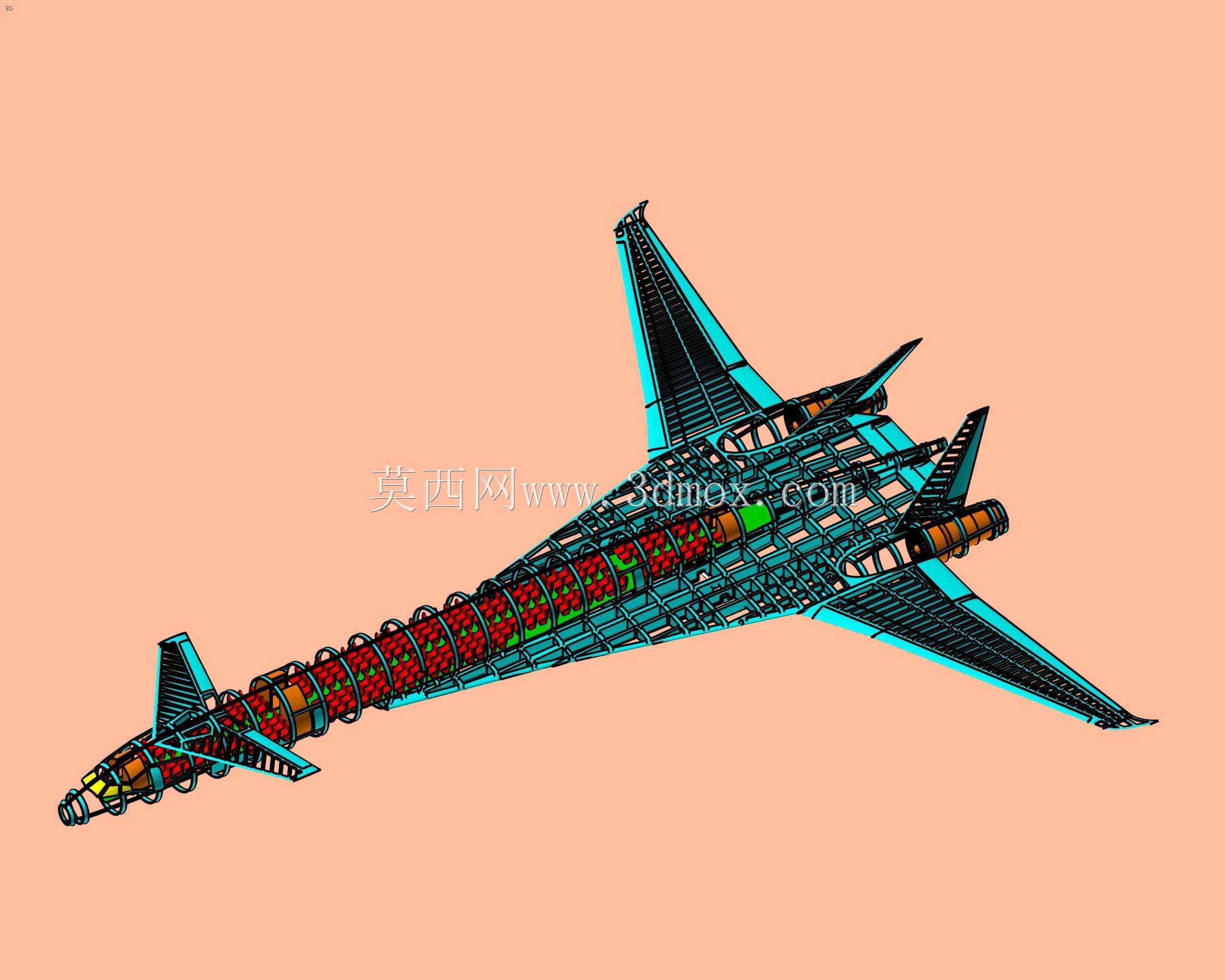

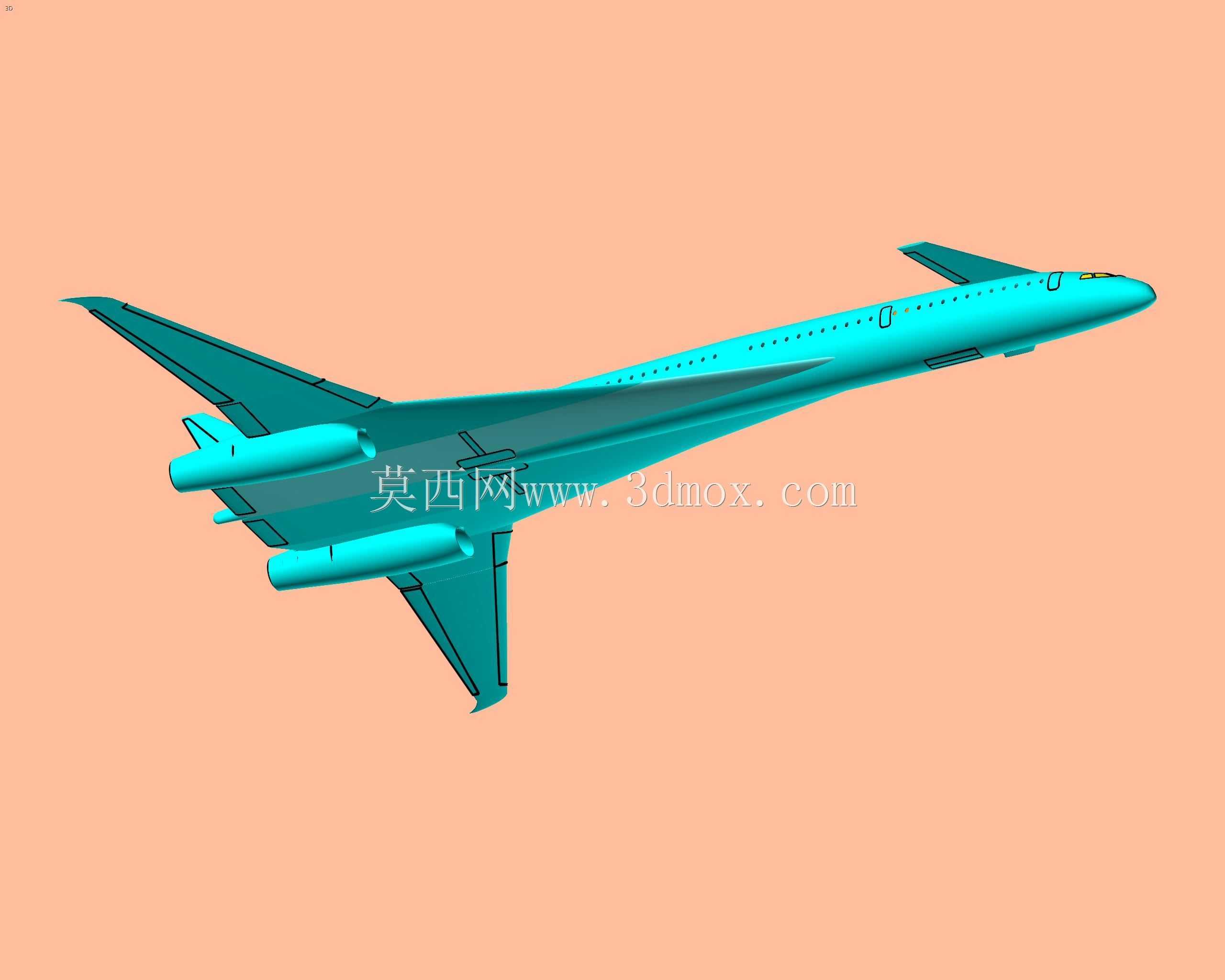

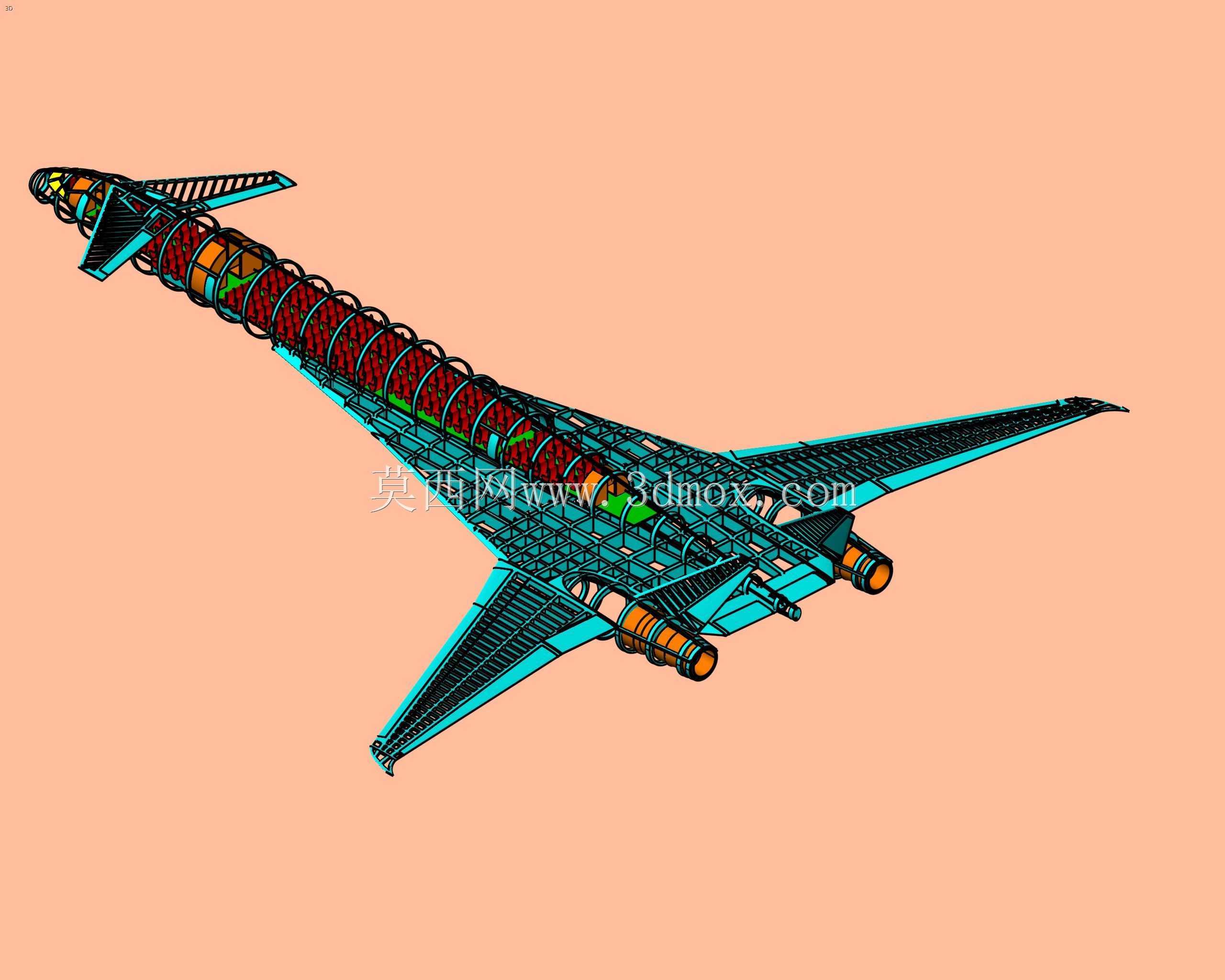

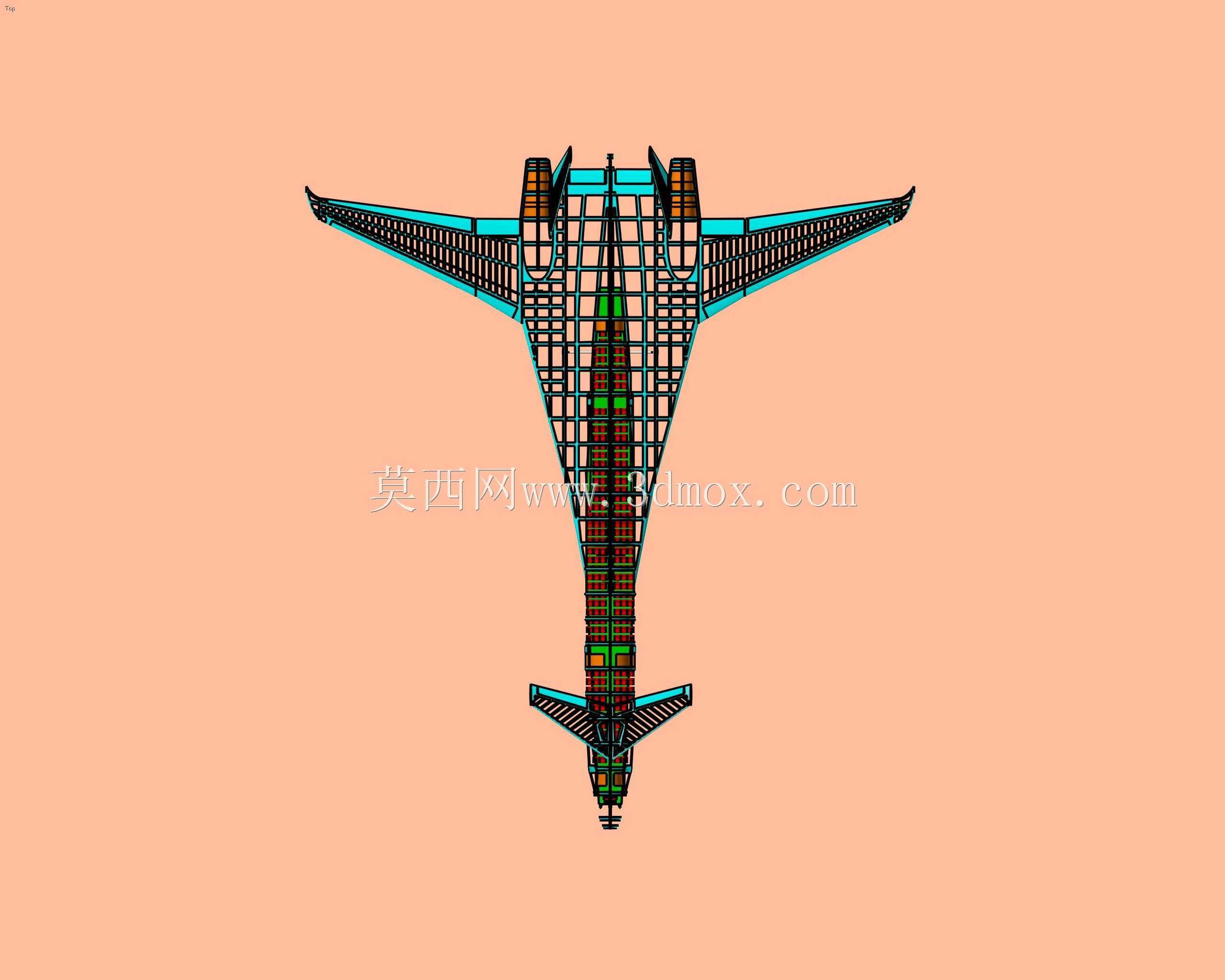

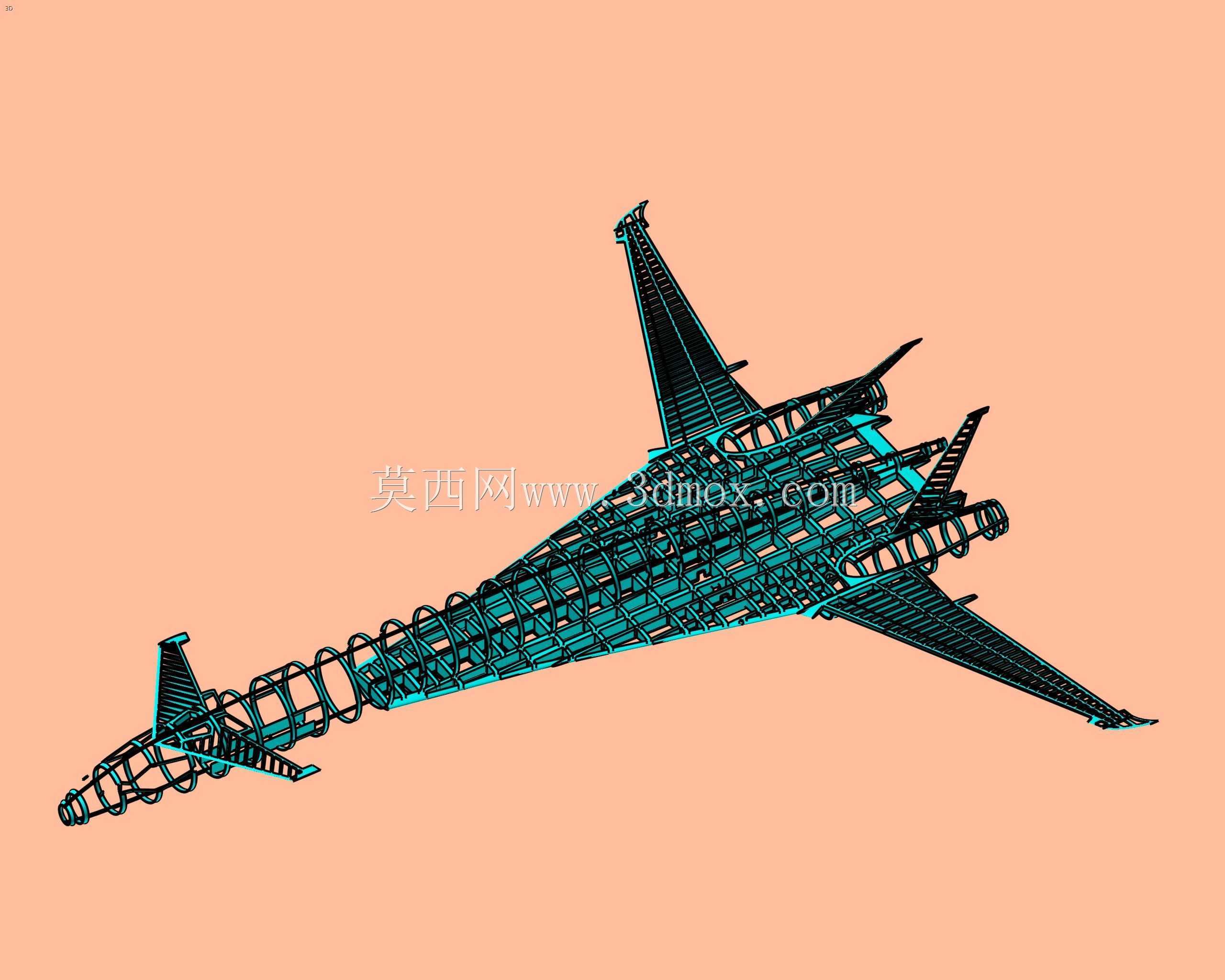

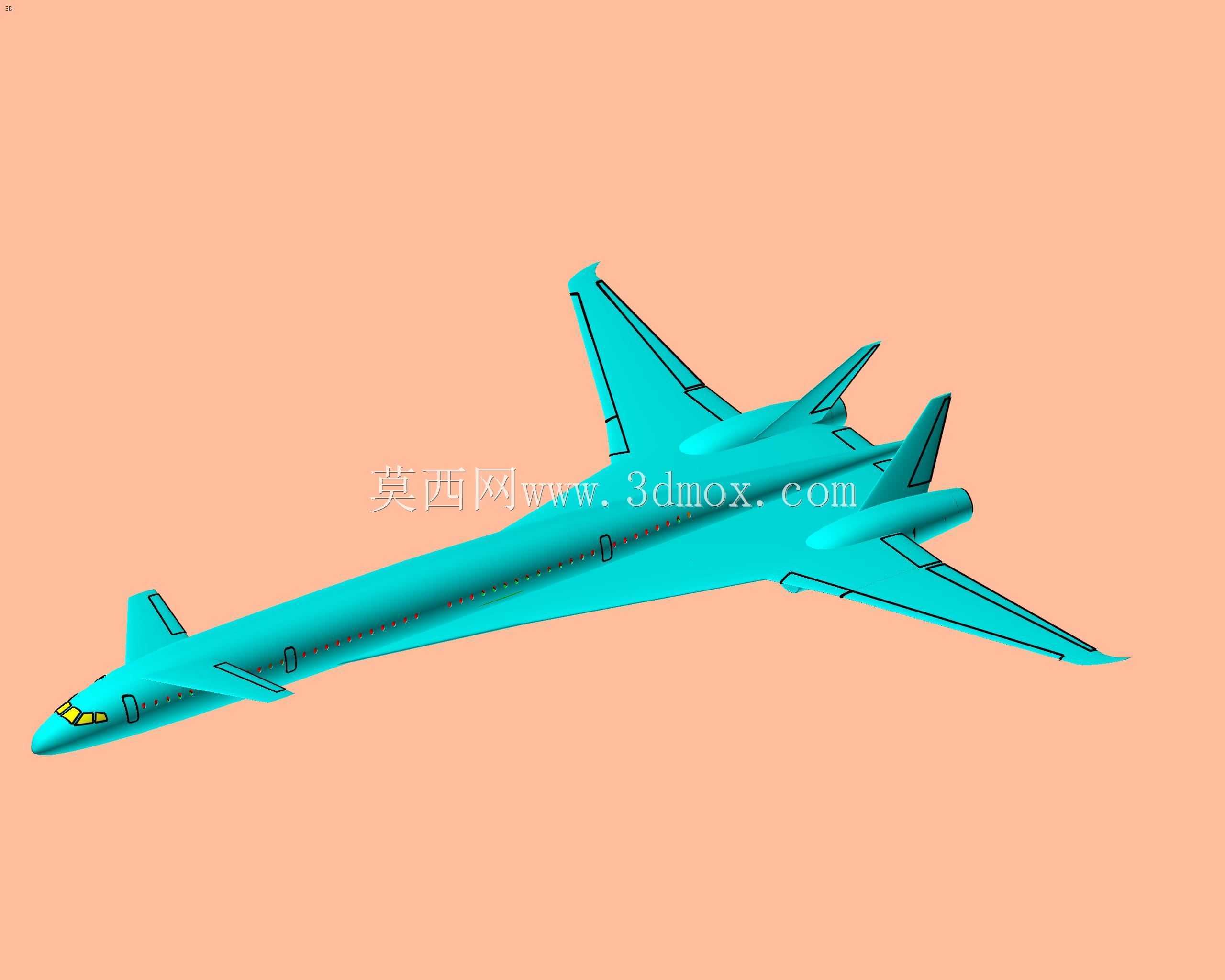

　　从装配结构来看，整机构成包含504个独立实体零件，按功能模块划分为20个子装配单元，分别对应机身主承力段、机翼主翼盒、前置鸭翼操纵机构、后置发动机短舱、垂尾安定面、起落架舱段、座舱风挡结构、尾部整流罩等独立装配模块，各模块之间采用基准面配合的装配约束逻辑，在建模阶段通过三视图标注尺寸进行等比例缩放构建，各部件的安装边界严格遵循气动外形的连续曲面要求，机翼与机身对接处的型面偏差控制在曲面G1连续范围内，避免出现台阶式结构破坏气动完整性。该飞行器实体装配结构围绕跨音速长航程巡航场景设计，核心定位是在0.95-0.98马赫巡航速度区间实现燃油效率与航速的平衡，区别于传统亚音速宽体客机的气动布局，采用了大后掠角三角翼加前置鸭翼的翼身融合构型，机身与机翼过渡段采用连续曲面设计，尽可能降低跨音速飞行时的激波阻力，适配洲际点对点直飞的民用航空运营场景，可在不依赖大型枢纽机场的航线网络中承担中等载客量的快速运输任务。

　　设计过程中优先考虑了跨音速飞行的结构受力特性，机翼采用大后掠角设计以推迟激波产生，翼根处的承力结构与机身主框直接连接，将飞行过程中的升力载荷均匀传递到机身整体结构上；两台发动机短舱布置在机翼后缘下方靠近机身的位置，既可以利用机翼的屏蔽效应降低发动机噪音向客舱的传递，也能缩短进气道长度，优化发动机进气效率，短舱与机翼的连接挂架采用流线型整流设计，避免在挂架与机翼、机身的连接处产生额外的干扰阻力。

　　前置鸭翼的设计兼顾了低速起降阶段的升力提升与高速巡航阶段的俯仰操纵效率，鸭翼的转轴位置设置在机身前部座舱后方的承力框上，操纵机构的安装空间预留了足够的偏转行程边界，可满足起降阶段大角度增升、巡航阶段小角度配平的行程需求；机身整体采用长细比优化的修形设计，机头部位的棱线修形可在大迎角飞行时产生稳定的脱体涡，提升低速状态下的航向稳定性，风挡部位的多块曲面玻璃安装框架与机身曲面完全贴合，避免风挡框架突出机身表面产生额外阻力。

　　尾翼部分采用外倾式双垂尾布局，既可以避开机翼后方的气流扰动区提升垂尾操纵效率，也能在一定程度上降低侧向雷达反射特征，垂尾与后机身的连接结构采用一体化整流设计，垂尾内部预留了方向舵操纵机构的安装空间，舵面偏转的边界与机身尾部的型面保持安全间隙，避免偏转过程中出现结构干涉。各子装配模块的划分遵循实际航空制造的工艺分离面逻辑，机身段按前、中、后三个主承力段划分，机翼分为左右两个独立的翼盒装配单元，发动机短舱、起落架、操纵面均作为独立模块可单独拆分，方便在设计迭代过程中针对单个模块进行优化调整，不需要重构整机装配约束；建模阶段基于三视图纸的尺寸映射构建，各部件的相对位置严格遵循总体设计的重心要求，整机重心位于机翼平均气动弦长的30%左右位置，满足巡航阶段的纵向静稳定性要求，燃油存储区域预留的空间集中在机翼盒段与机身中部油箱区域，可通过燃油配平调整飞行过程中的重心偏移范围。起落架舱段的安装边界位于机身中部机翼下方，前起落架布置在座舱后方的机身下部，主起落架收纳于机翼根部与机身连接的舱段内，舱门关闭后与机身、机翼的曲面完全齐平，避免起落架舱门产生额外的巡航阻力；机身表面的蒙皮分块遵循气动连续性要求，各蒙皮板块的对接缝沿气流方向布置，尽可能减小接缝处的摩擦阻力影响。
