电动调节式圆形烟道挡板门结构设计

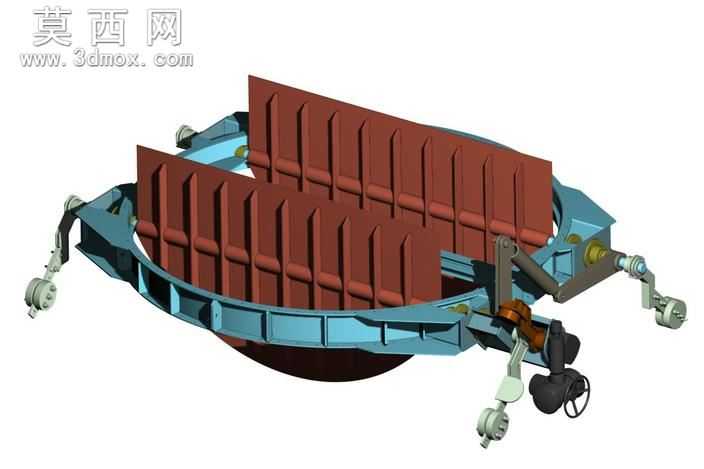

本模型为圆形烟道挡板门的三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体结构按照工业烟道实际使用工况进行1:1比例还原，建模过程中对各零部件的装配公差、运动干涉进行了反复校验，确保整体结构的运动逻辑符合实际设备的运行要求。模型整体采用圆形法兰对接结构，外部框架为一体式铸钢材质的环形基座，基座两侧预留标准法兰连接孔位，可直接与对应通径的烟道管道进行法兰对接安装，基座内侧设置密封槽结构，用于嵌入耐高温密封件，保障挡板关闭状态下的烟气密封性能，避免烟气泄漏。挡板主体采用多块加强筋结构的矩形叶片拼接而成，叶片表面设计有纵横交错的加强筋结构，在降低叶片整体重量的同时大幅提升结构强度，可承受烟道内部高温烟气的长期冲刷与风压作用，避免叶片长期使用出现形变问题。驱动部分采用电动执行器搭配连杆传动机构，执行器安装于基座侧方的安装支座上，通过曲柄连杆结构与挡板转轴进行连接，可实现挡板0-90度范围内的角度调节，既可以实现烟道的完全截断与全开导通，也可以通过调整挡板开度实现烟道内烟气流量的精准调节，适配不同工况下的烟气导流需求。模型对转轴处的密封结构、连杆铰接处的轴承结构、执行器与基座的连接支座都进行了精细化建模，各铰接位置预留了标准轴承安装位，可有效降低传动过程中的摩擦阻力，提升设备运行的稳定性与使用寿命。渲染阶段针对不同部件赋予了对应材质：外部基座采用蓝灰色铸钢喷漆材质，还原工业设备的金属漆面质感；挡板叶片采用红褐色耐高温防锈漆材质，匹配烟道设备的高温使用场景；执行器与传动部件采用哑光黑金属与银灰色金属材质区分，清晰展现各部件的结构边界与装配关系，整体渲染效果真实还原工业现场挡板门的实际外观。设计过程中充分考虑了设备的安装便捷性与维护性，整体结构采用模块化设计，驱动机构、密封组件、挡板叶片均可单独拆卸更换，降低后期运维成本，可直接用于烟道通风系统的方案设计展示、结构教学演示以及生产加工参考。
