工业管道通风蝶阀阻尼装置三维设计

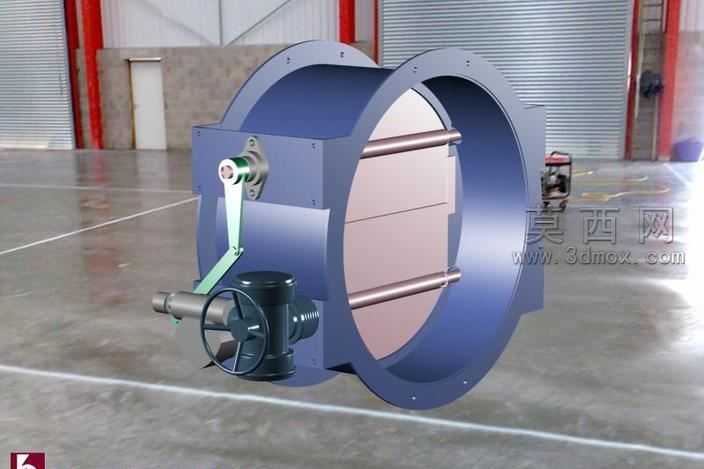

该三维作品为工业通风管道配套的蝶形阻尼阀装置，整体采用参数化建模方式完成全结构搭建，建模过程中严格遵循工业阀门的实际尺寸比例，对阀体、叶片、驱动机构、阻尼组件等所有零部件进行独立建模后完成总装配，完整还原了该类阀件的真实装配关系与运动逻辑。渲染阶段采用工业场景写实渲染方案，将模型放置于标准化工业厂房环境中，匹配工业照明的光线角度与光影强度，对不同部件赋予对应真实材质：阀体法兰部分采用哑光铸铁材质，还原铸钢件表面细微的颗粒质感与冷调金属色泽；阀板叶片部分采用轻质合金材质，呈现细腻的金属拉丝纹理；驱动手轮部分做发黑处理材质，模拟操作件的耐磨表面质感；联动连杆部分做镀锌亮面金属材质，区分不同功能部件的材质差异，同时通过环境反射参数调整，让金属部件呈现真实的环境倒影，提升整体渲染的真实感。结构设计上，该阻尼蝶阀采用圆形法兰对接结构，法兰盘预留均匀分布的螺栓安装孔，可直接与同管径通风管道完成法兰对接；阀体内置双轴支撑的蝶形阀板，阀板边缘预留密封件安装位，可搭配密封胶条实现管道闭合后的密封效果；侧置的蜗轮蜗杆驱动机构搭配手动操作手轮，可实现阀板开度的精准调节，联动的阻尼连杆结构可在阀板转动过程中提供稳定的阻尼力矩，避免阀板受管道内气流冲击出现自行转动、开度偏移的问题，同时可让阀板在任意开度位置保持稳定，适配通风系统的风量调节需求。设计过程中充分考虑该类阀件的实际使用场景，对运动部件做了干涉检查，确保手轮驱动阀板转动全程无结构卡滞，所有连接部位的紧固件、密封件都做了细节还原，既保证模型的外观写实度，也完整呈现了阻尼蝶阀的内部结构与工作原理，可用于工业阀件的结构展示、通风系统方案演示等场景。
