茶产业旋风分离除尘输送系统

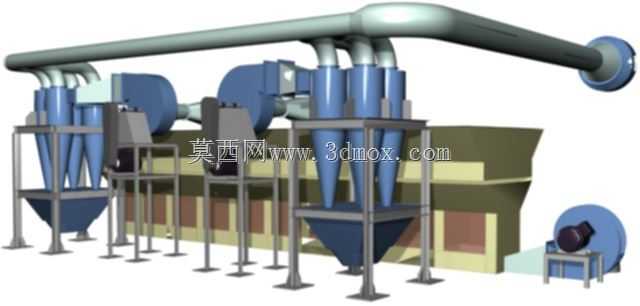

　　这套三维装置还原的是茶叶精制车间中常见的旋风集料与风送除尘联动系统，整体沿车间纵向铺开，核心由多组并联旋风筒、主输送风管、离心风机、集料斗、支架平台及末端风机构成。现场布置时，含尘气流从茶叶筛分、风选、揉捻或烘干工位经支管汇入主风管，高速气流切向进入旋风筒后沿筒壁形成旋转流场，茶叶碎末、粉尘在离心力作用下被甩向筒壁并沿锥面下滑，经下部锁风卸料结构排出，净化后的气流则从顶部中心管引出，再经后续风机排空或进入二级过滤。

　　从结构设计角度看，旋风筒采用上圆柱、下圆锥的经典构型，锥段角度直接影响物料下滑与二次夹带风险；多筒并联布置可以在处理大风量的同时降低单筒直径，保证分离效率。模型中筒体由型钢框架分层支撑，立柱落地点需对应车间承重梁或设备基础，支腿之间设置斜撑与横撑，以承受风机运行振动和风管热胀冷缩带来的附加载荷。主风管沿设备上方架空敷设，弯头采用大曲率半径过渡，目的是降低输送阻力、减少茶叶在弯头处的沉积与破碎。风管变径、汇流三通和法兰连接段均需在三维布局中校核走向，避免与车间梁柱、检修通道和操作平台干涉。

　　风机段布置在系统末端或中部，形成负压或正压输送。负压方式可减少车间粉尘外逸，适合茶叶精加工这种对清洁度要求较高的场景；正压方式则便于长距离输送，但对管道密封和卸料点隔风要求更高。模型右侧单独呈现的风机与底座，提示选型时不能只看风量，还需结合管网阻力、旋风筒压损、风管长度、弯头数量以及末端过滤阻力综合计算工作点。风机进出口设置柔性接头或减振结构，可阻断振动沿风管传递；基础螺栓位置、检修空间和叶轮拆卸方向也应在布置阶段预留。

　　集料部分位于旋风锥底，锥斗下方通常接闭风器、集料箱或输送设备。茶叶物料密度低、纤维多、含水率波动大，锥斗内壁应保持足够顺滑，锥口角不能过陡过小，否则容易搭桥堵料；若下方接旋转卸料阀，还要保证阀片与外壳间隙既能锁风，又不会夹碎茶叶。支架平台的高度并非随意确定，它取决于集料桶容积、人工换桶空间或后续输送设备的进料标高。

　　在安装边界方面，这类系统横跨多个工位，三维建模时应先确定车间轴线、设备中心线和屋面净高。主风管顶部距梁底需留出法兰拆装和保温施工空间，旋风筒周围要保留人孔、检修门和观察窗位置；多组筒体并列时，筒间净距既要满足管道连接，也要考虑平台扶梯通行。风机侧应预留叶轮抽出距离，电机侧留出接线与散热空间。地脚板、膨胀螺栓、平台荷载和振动隔离都属于落地校核重点，不能只按外观摆放。

　　风网平衡是该类设备能否稳定运行的关键。各吸尘支管所承担的风量不同，若直接等径连接，近端工位容易风量过大、远端吸力不足。设计时需在支管上设置调风阀或通过变径、斜三通进行阻力平衡，使各茶叶处理设备的吸尘点保持合理风速。风速过低，茶末会在水平管内沉降；风速过高，则增加能耗、噪声并加剧茶叶破碎和管壁磨损。对于茶叶加工场景，风管内输送风速通常要结合物料粒径、含水率和管道倾角反复核算。

　　模型还体现了工艺设备与除尘系统的耦合关系：旋风分离器并非孤立筒体，而是与风机、风管、集尘料斗、支架和厂房布局共同构成一套连续风网。结构设计人员在深化时，应重点检查法兰配对、管道坡向、检修平台、支吊架间距、设备基础和卸料路径；选型人员则需关注处理风量、入口浓度、分离粒径、系统压损和风机工况。通过三维方式提前暴露碰撞、检修空间不足和料流路径不顺等问题，可以减少现场返工，使茶叶加工车间的粉尘控制、物料回收和风送组织更加稳定。
