数控铣削加工异形基座类零件三维设计

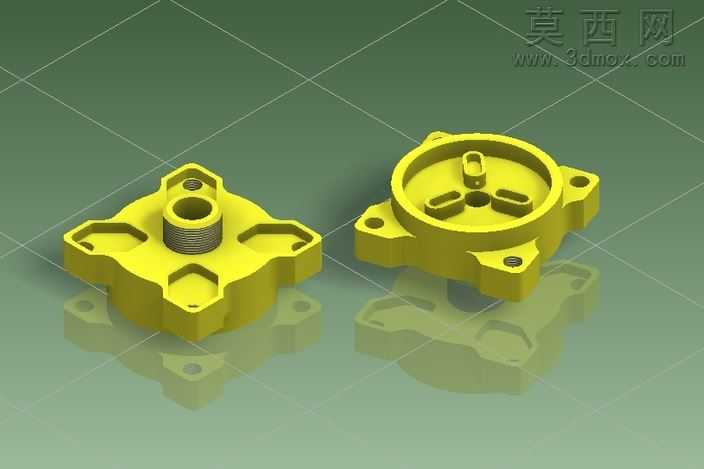

本作品为数控铣削加工场景下的异形基座类零件三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先从零件的功能定位出发，拆解上下两个配对零件的装配需求：下方零件为带外螺纹接口的四向凸耳基座，中心设置贯通的螺纹连接柱，四个方向延伸出带镂空减重槽的安装耳，每个耳端预留沉头安装孔位，用于整体结构的对外固定；上方零件为配对的盘状盖体，中心设置定位凸台与卡槽结构，盘体周向均匀分布三个安装凸耳，与下方基座的孔位一一对应，保证装配时的同轴度与连接强度。建模过程中严格遵循数控铣削的加工工艺要求，对所有棱边做了符合铣削加工的圆角过渡处理，避免加工过程中出现应力集中与崩边问题，同时对螺纹结构做了符合加工精度的参数化设置，还原真实铣削螺纹的牙型参数。材质渲染阶段选用工程塑料的哑光黄材质，模拟常用的尼龙加工件的表面质感，搭配渐变绿色背景与地面反射效果，清晰呈现零件的轮廓细节与装配关系，渲染时调整了光照角度，让零件的镂空结构、沉孔、卡槽等细节特征都能清晰展现，方便加工人员快速识别结构特征。设计思路上围绕数控铣削的加工可行性展开，所有结构均采用三轴铣床可加工的特征设计，避免出现倒扣、封闭内腔等无法通过常规铣削完成的结构，对零件的壁厚做了均匀化处理，保证加工过程中不会因为壁厚不均出现变形问题，上下配对零件的配合面设置了合理的公差间隙，既保证装配后的贴合精度，也预留了加工误差的调整空间。整体模型完整还原了数控铣削加工零件的从结构设计到工艺适配的全流程要素，可作为数控铣削教学、加工工艺编制、同类零件设计的参考案例，模型的特征树保留了完整的建模步骤，可直接用于编辑修改，适配不同尺寸规格的同类基座零件的设计需求。
