带密集凸点的圆形橡胶垫板结构设计

　　在电力输配设备的内部结构搭建中，绝缘缓冲部件的选型与结构设计直接影响整机运行的稳定性与使用寿命，这款带密集凸点的圆形橡胶垫板，正是针对电源变压器内部的安装缓冲、绝缘隔振需求开发的配套结构件。从实际应用场景来看，这类橡胶垫板主要布置在变压器绕组与铁芯的安装贴合面、外壳与内部安装支架的衔接位置，也可用于接线端子排的底部绝缘衬垫，承担多重功能：首先是绝缘防护，橡胶材质本身具备优良的介电性能，能够阻断不同金属构件之间的意外导电通路，避免局部爬电、击穿风险；其次是缓冲隔振，变压器运行过程中硅钢片磁致伸缩会产生持续的微幅振动，橡胶垫板的弹性形变可以吸收振动能量，避免金属构件之间的硬接触磨损，同时降低振动传递带来的结构异响；另外板面的密集凸点结构，一方面可以在安装压紧后增加接触面的摩擦力，防止构件受振动出现相对滑移，另一方面凸点之间留存的微小间隙可以容纳安装面的微小加工误差，弥补平面度不足带来的贴合不实问题，还能在局部过热时提供微小的散热透气空间，避免密闭接触面出现凝露积水。

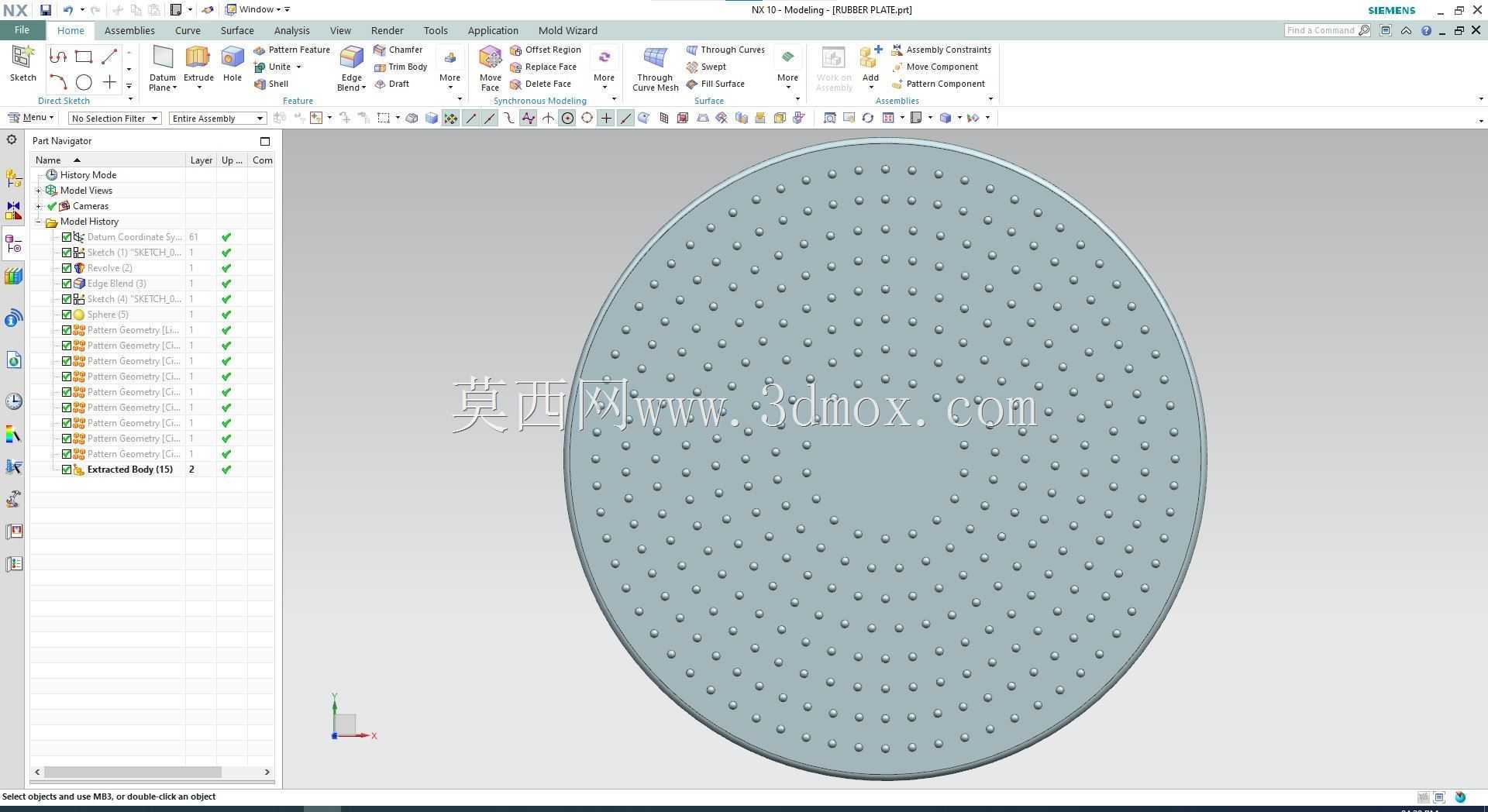

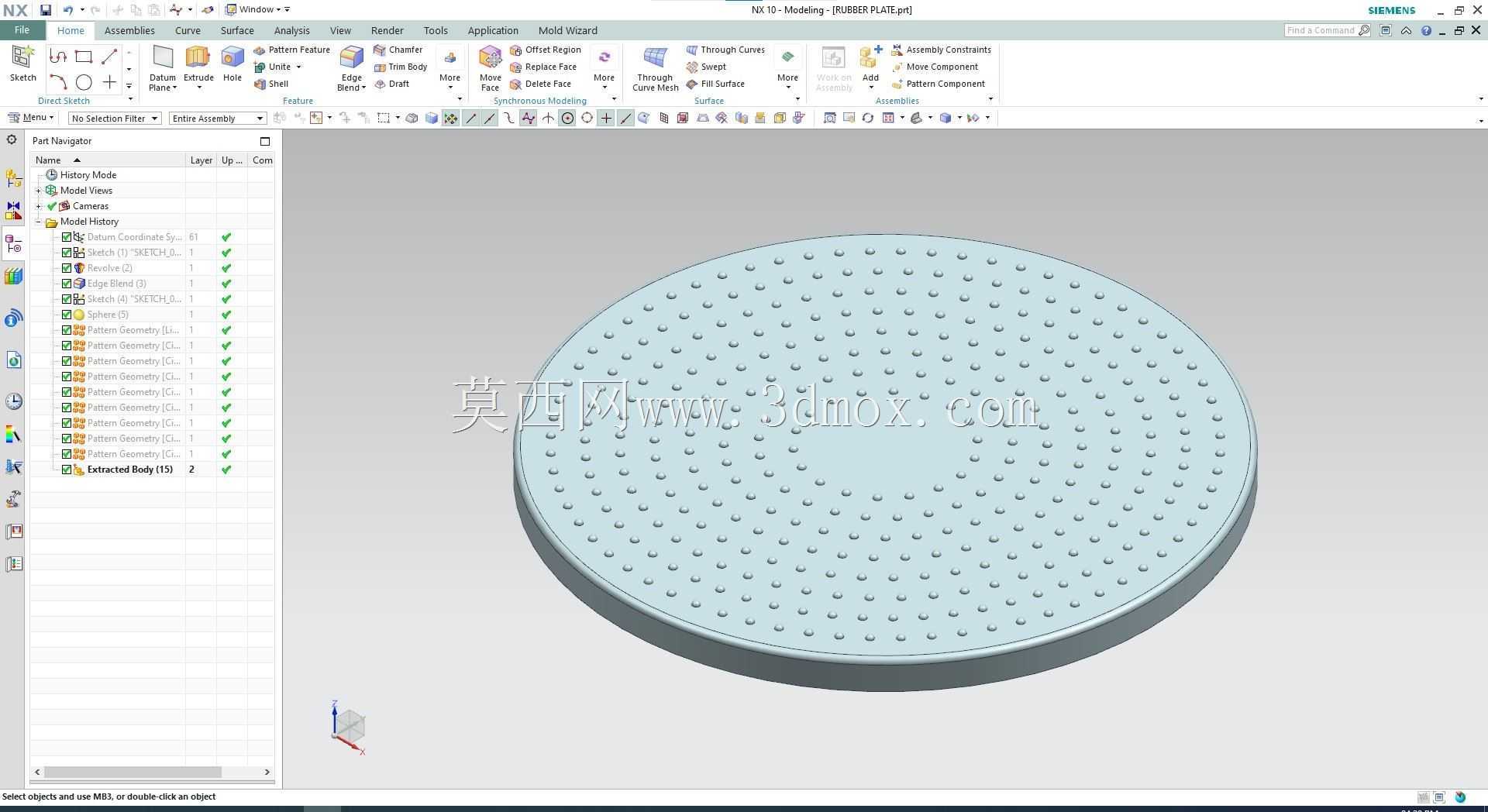

　　从设计思路上看，这款垫板采用正圆形的整体轮廓，是为了适配变压器内部常见的圆柱形绕组端面、圆形安装支座的贴合需求，无需额外裁切即可直接对位安装，减少现场加工工序。板面的凸点采用均匀阵列排布，凸点高度控制在合理范围内，既保证足够的摩擦缓冲性能，又不会因为凸点过高导致安装压紧后整体形变量过大，影响安装尺寸精度。垫板的整体厚度经过匹配计算，在满足绝缘耐压要求的前提下，尽可能压缩轴向安装空间，适配变压器内部紧凑的布局要求，不会因为衬垫过厚额外增加整机的轴向尺寸。

　　从安装边界来看，这款圆形橡胶垫板的外径与对应安装位的支座直径完全匹配，安装时无需额外定位结构，直接对齐安装孔位即可完成铺设，凸点朝向刚性金属构件一侧，平整背面贴合绕组或绝缘纸板表面，保证受力均匀。在实际选型使用时，需要注意安装压紧力的控制，压力过大会导致凸点过度压缩失去弹性缓冲空间，压力过小则无法起到足够的防滑固定作用，合理的压紧量应该控制在凸点原始高度的三分之一到二分之一之间，既保证贴合紧密，又留存足够的弹性形变空间吸收振动。另外这类橡胶垫板的材质通常选用耐油、耐温的绝缘橡胶配方，能够适应变压器内部长期的温热环境，以及少量绝缘油浸润的使用场景，不会出现过早老化、脆裂、变形的问题，保证长期使用的可靠性。

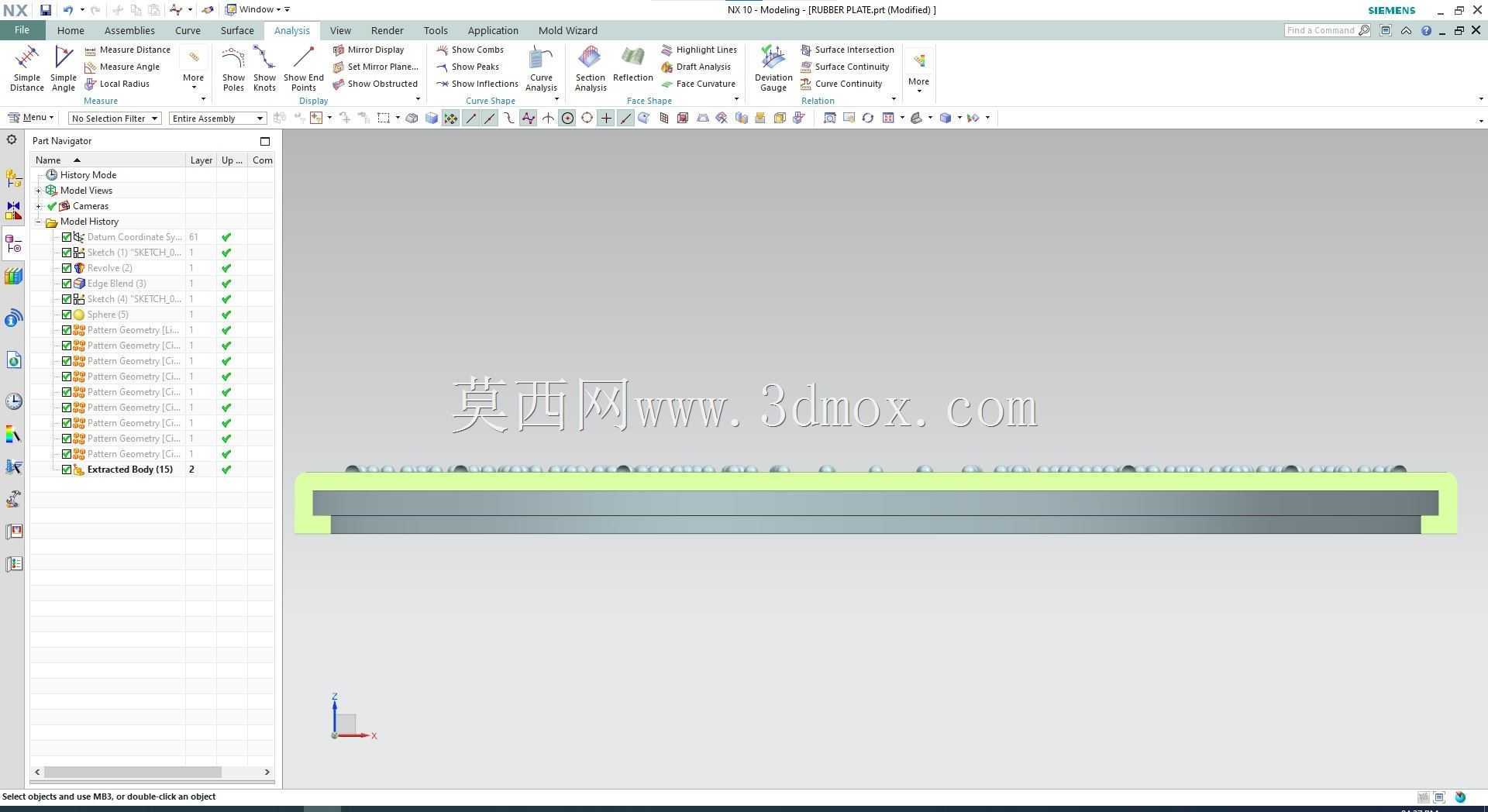

　　在结构细节处理上，垫板的边缘做了微小的圆角过渡，避免安装过程中尖锐边缘划伤绝缘层或者操作人员手部，板面没有额外的开孔，适用于无贯穿螺栓的整面贴合安装场景，如果用于有螺栓穿过的安装位，可根据实际孔位需求在对应位置加工穿设孔，不会影响整体的结构性能。凸点的阵列密度经过优化，单位面积内的凸点数量既保证足够的支撑点数量，让整个接触面的受力更加均匀，又不会因为密度过大导致凸点之间的间隙过小，失去存容误差、透气散热的作用。在三维建模过程中，这类结构可以通过阵列特征快速完成凸点的排布，同时需要注意凸点与基板的衔接位置做微小的圆角处理，避免应力集中导致凸点在反复受压后从根部断裂，提升结构的耐用性。
