带晶格填充结构等轴测立体字母L造型设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892988
  • 带晶格填充结构等轴测立体字母L造型设计
  • 带晶格填充结构等轴测立体字母L造型设计
  • 带晶格填充结构等轴测立体字母L造型设计
  • 带晶格填充结构等轴测立体字母L造型设计
  • 带晶格填充结构等轴测立体字母L造型设计
  • 带晶格填充结构等轴测立体字母L造型设计

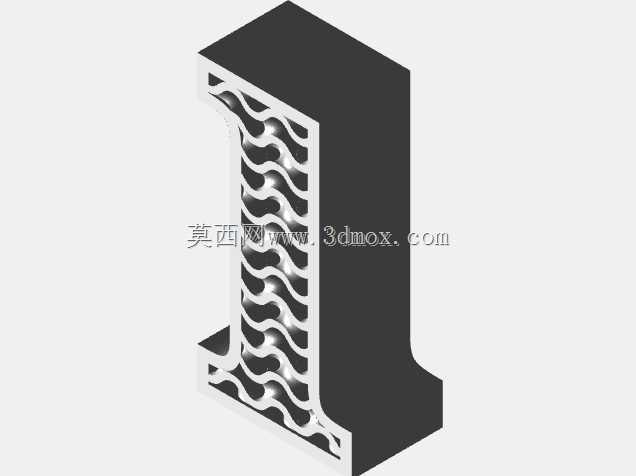

  这款带内部格子填充的立体字母L造型,在工业标识、文创展陈、3D打印定制零部件领域有着很广的适配空间。很多人看到这类字母造型第一反应是装饰摆件,但从结构设计角度出发,这类带规则晶格填充的等轴测立体件,完全可以作为设备标识安装座、展陈模块化拼接单元、轻量化工装定位块来使用,并非只能做装饰用途。

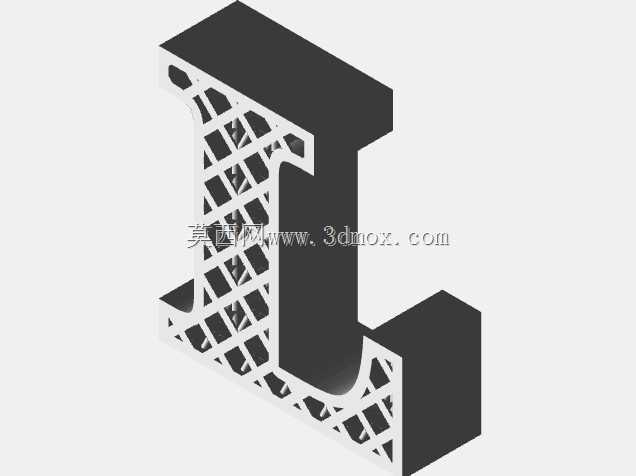

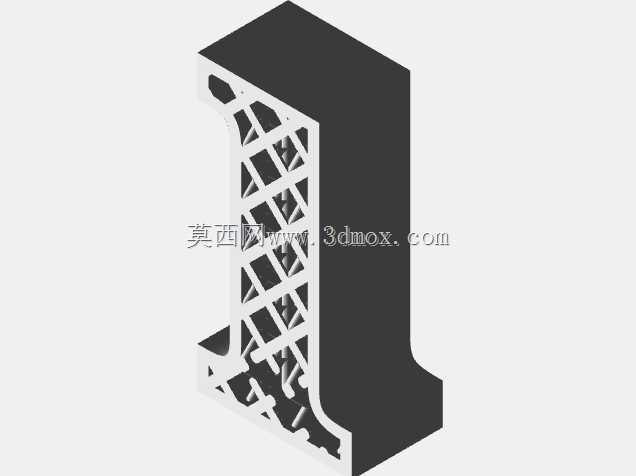

  从实际功能特性来看,该造型采用外轮廓实体包覆、内部规则菱形格子填充的结构方案,首先解决了纯实心立体件重量过大、材料浪费的问题,在采用光敏树脂、PLA、尼龙等常见3D打印材料加工时,内部晶格的支撑结构可以有效降低打印过程中的翘曲变形概率,同时保留足够的结构强度——外轮廓的实体壁厚经过均匀化处理,所有竖直面、斜面的壁厚保持一致,避免了打印过程中因壁厚差导致的冷却收缩不均问题,内部的菱形格子采用等距阵列排布,每个格子的筋宽与外轮廓壁厚保持1:1.2的比例,既不会因为筋条过细导致填充结构失稳,也不会因为筋条过粗丧失轻量化的优势。

  设计思路上,这款造型没有采用常规的拉伸凸台直接生成实体的方案,而是先绘制等轴测视角下的L形外轮廓基准面,将外轮廓向垂直于基准面的方向拉伸指定厚度后,对内部区域做偏移切除,留出均匀的实体壁厚层,再在内部空腔中生成参数化的菱形晶格单元,通过线性阵列将晶格单元填满整个空腔,最后对晶格与外轮廓内壁的接触位置做圆角过渡处理,消除应力集中点。这种设计逻辑和很多轻量化工业零部件的设计逻辑完全一致——比如航空航天领域的轻量化支架、工业机器人的末端执行器安装座,都是采用外蒙皮加内部晶格填充的结构,在保证外形尺寸精度的前提下最大化降低零件重量。

  从外形尺寸与安装边界来看,该造型的整体外轮廓为等轴测比例的L形,三个轴向的尺寸比例严格遵循等轴测投影的1:1:1规则,水平方向的两段臂长比例为2:1,竖直方向的高度与长臂长度保持一致,整体没有超出外轮廓的凸起结构,所有边角都做了小尺寸的倒角处理,避免安装和搬运过程中出现锐边划伤的问题。安装面可以选择造型的底面或者背面,两个面均为完整的平面,不需要额外做安装位的避让处理,如果作为设备标识使用,可以直接在底面加工沉头孔通过螺丝固定在设备面板上,也可以在背面粘贴背胶直接粘接,不会因为内部晶格结构导致安装面出现凹陷或者强度不足的问题。

  在实际应用场景中,这类带晶格结构的立体字母件除了常规的文创展陈用途,还可以作为工业设备的个性化标识件——比如定制化的非标设备、3D打印设备、教学实训平台,都可以采用这类轻量化的立体字母作为品牌标识,相比传统的金属蚀刻标识、塑料注塑标识,这类晶格填充的立体件重量更轻,造型立体感更强,还可以根据设备的整体配色调整打印材料的颜色,不需要额外做表面喷涂处理。另外在教学场景中,这类模型也可以作为3D打印晶格结构设计的教学样件,直观展示参数化晶格填充的设计方法、不同填充比例对零件强度的影响,帮助初学者理解轻量化结构的设计逻辑。

  需要注意的是,在针对不同加工工艺调整模型时,如果采用FDM工艺打印,需要将内部晶格的筋条宽度调整到喷嘴直径的2倍以上,避免打印过程中出现筋条断丝的问题;如果采用SLA或者SLS工艺打印,则可以适当减小筋条宽度,进一步降低零件重量,同时保证晶格结构的细节完整。另外如果需要在零件内部预留走线槽或者安装螺母的空位,可以直接在晶格阵列阶段对对应位置的晶格单元做抑制处理,不需要重新调整整体外轮廓,这也是参数化晶格设计的优势所在——修改局部结构不会影响整体外形的完整性,设计迭代效率远高于传统的实体建模方案。
