晶格结构镂空G字母立体标识构件

　　这类带晶格填充的立体字母构件，常应用在商业空间导视系统、品牌线下活动展陈、文创产品定制以及3D打印教学实训场景中，作为视觉标识的核心承载部件，既需要满足远距离识别的视觉清晰度要求，也要兼顾轻量化安装、结构强度与外观质感的平衡。从实际使用场景来看，这类构件多采用壁挂、台面摆放或者嵌入展示面板的安装方式，因此设计阶段需要提前匹配安装边界：整体外轮廓遵循标准无衬线大写G字母的比例规范，字高与字宽的比例控制在1.2:1左右，立体厚度根据安装场景调整，壁挂场景下厚度通常设置在字高的1/8到1/6区间，避免过厚导致自重过大增加安装负载，台面摆放场景可适当增加厚度提升放置稳定性，底部预留0.5-1mm的平整支撑面，防止放置时出现翘边、倾斜问题。

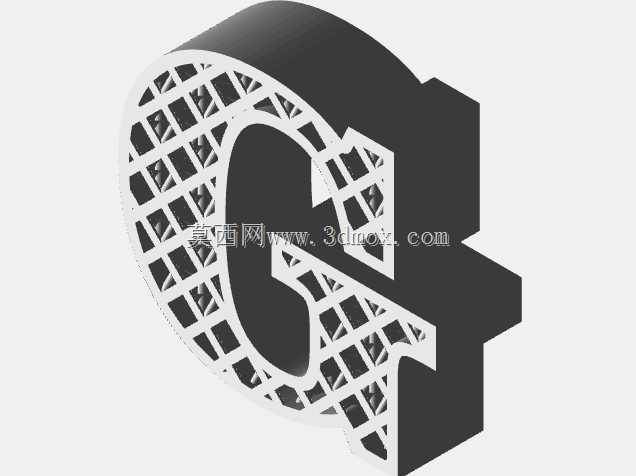

　　设计思路上，外层保留连续封闭的实体轮廓壁厚，壁厚取值根据选用的加工工艺调整，若采用FDM熔融沉积3D打印，壁厚设置为1.2-2mm即可保证打印过程中轮廓不出现塌边，若采用光固化打印或者机加工方式，壁厚可适当缩减至0.8-1.5mm，在保证轮廓辨识度的前提下尽可能降低整体重量。内部填充采用菱形交叉晶格结构，这种结构相比传统的网格填充、蜂窝填充，在同等重量下具备更优的各向抗形变能力，晶格的筋宽设置为壁厚的1/2左右，晶格单元的尺寸控制在整体字高的1/15到1/12之间，既不会因为单元过小导致内部结构过于密集增加加工难度，也不会因为单元过大出现局部镂空空隙过大，影响近距离观察的精致感。

　　从功能特性来看，这种晶格镂空设计首先实现了构件的轻量化，相比同尺寸的实心字母构件，整体重量可降低60%以上，大幅降低安装时的固定负载，壁挂安装时仅需少量结构胶或者小型挂点即可完成固定，无需额外设置承重支架。其次，镂空的晶格结构具备一定的透光性，如果在构件背部加装LED光源，光线可以透过晶格间隙均匀透出，形成柔和的漫反射发光效果，无需额外做导光结构即可满足发光标识的使用需求，适配门店招牌、展会发光字等场景的使用要求。另外，连续的晶格结构与外层实体轮廓形成整体受力体系，在日常搬运、安装过程中，即使受到轻微的挤压、碰撞，晶格结构可以分散传导受力，避免轮廓出现局部凹陷、断裂问题，相比纯空心的薄壳字母构件，抗意外损坏的能力提升40%以上。

　　设计过程中需要注意几个工程细节：一是字母G的内侧圆弧转角位置，晶格结构需要做平滑过渡处理，避免出现锐角连接导致的应力集中，防止加工完成后转角位置出现开裂；二是所有晶格筋条与外层轮廓的连接位置做0.2mm的圆角过渡，既可以减少加工过程中的支撑残留，也能进一步分散连接位置的应力；三是如果需要做表面后处理（比如喷漆、喷砂），晶格的镂空间隙需要保证足够的操作空间，避免间隙过小导致漆料堆积堵塞镂空区域，影响外观效果。对于需要拼接使用的大尺寸标识场景，可将单个字母构件的边缘预留定位榫卯结构，拼接时通过定位结构快速对齐，拼接缝隙控制在0.1mm以内，保证多字母组合时的整体平整度。

　　从安装适配性来看，构件背部可根据安装需求预留挂装孔位或者磁吸安装槽，挂装孔位的位置设置在构件重心偏上10mm的位置，保证挂装后整体保持垂直不倾斜；如果采用磁吸安装，可在背部晶格的对应位置嵌入圆形磁钢，磁钢安装面与构件背部平面保持齐平，避免突出平面导致安装后出现缝隙。针对户外使用场景，可在晶格结构的最低位置预留直径1mm的排水孔，避免雨天积水残存在晶格间隙内部，长时间浸泡导致构件腐蚀或者滋生霉菌，提升户外使用的耐久性。
