公路赛车专用安装固定支架结构设计

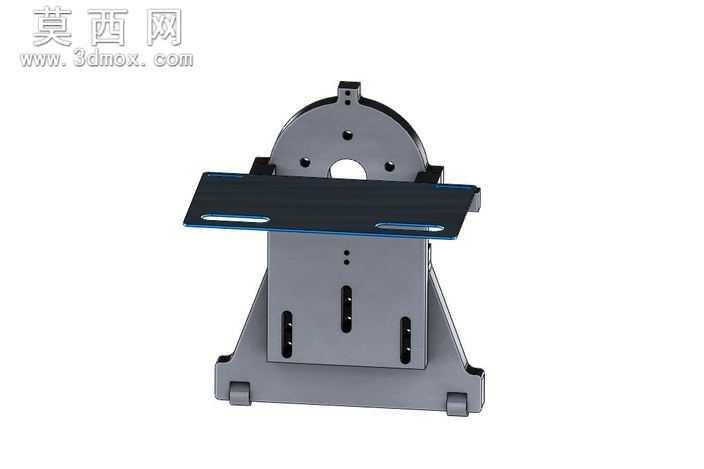

本作品为公路赛车专用安装支架的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位核心安装基准，依次绘制底座支撑轮廓、中部立板结构、顶部弧形安装座的二维草图，通过拉伸、切除、倒角、圆角等基础特征完成主体结构搭建，针对支架上的多组安装长圆孔、定位通孔，采用线性阵列与镜像特征保证孔位精度，避免重复建模产生的尺寸误差。材质配置上，主体支撑结构赋予哑光金属灰钢材材质，模拟高强度冷轧钢的表面质感，顶部安装平板赋予磨砂黑阳极氧化铝材质，还原改装配件的真实表面处理效果，底座底部的防滑脚垫赋予硬质橡胶材质，通过材质粗糙度、反光度参数调整，区分不同部件的材质属性差异。结构设计层面，整体采用三角加强筋布局提升支撑刚性，中部立板开设多组纵向调节长槽，可适配不同安装高度的部件固定需求，顶部弧形安装座预留圆周方向定位孔，满足圆形部件的角度调节安装需求，两侧延伸的安装平板开设横向长圆孔，可兼容不同安装孔距的车载部件固定，底座采用宽幅支撑脚设计，增大与安装基面的接触面积，降低安装后的应力集中风险。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部阴影，开启环境光遮蔽效果凸显结构的层次关系，清晰呈现各安装孔位、加强筋、连接部位的细节特征。设计思路围绕公路赛用车的改装安装需求展开，充分考虑赛车行驶过程中的振动工况，在保证结构强度的前提下对非受力区域进行减重开孔设计，兼顾轻量化与结构可靠性，所有安装孔位均预留调节余量，可适配不同规格车载部件的安装固定需求，整体结构无冗余设计，各连接部位过渡平滑，既满足实际改装的功能需求，也具备规整的工业设计美感。
