保时捷996/997g3杯油门信号操纵杆建模

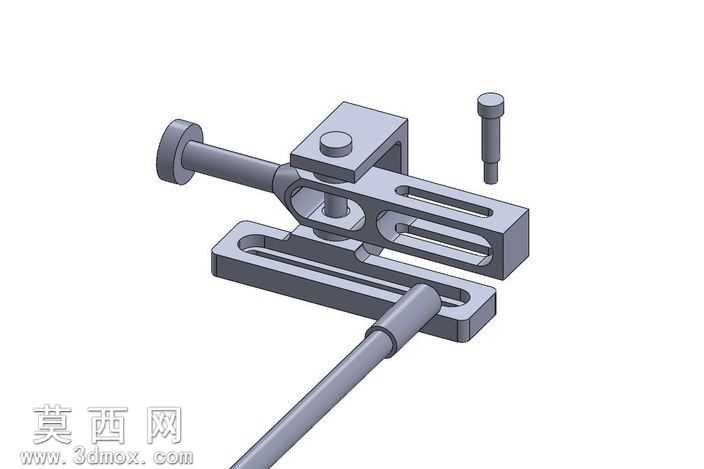

本模型针对保时捷996/997g3杯赛车的油门信号传递操纵杆件进行三维建模还原，建模过程以SolidWorks为核心工具，遵循汽车零部件正向建模的规范逻辑，先梳理杆件的功能逻辑：该部件承担油门踏板动作传递、将踏板位移转化为油门信号触发动作的功能，整体为长杆式传动结构，建模时先绘制杆身的中心引导线，通过扫描特征生成等径的长杆主体，杆身末端的信号触发接头采用多特征组合建模，先绘制接头的安装基准面，通过拉伸、切除特征做出接头的卡接结构与信号触发端的接触平面，保证接头与杆身的同轴度符合装配要求。杆身上端的调节基座是建模的核心细节部分，该基座承担杆身行程调节、安装固定的功能，建模时先搭建基座的主体安装块，通过拉伸凸台做出基座的滑动导轨结构，导轨的滑槽尺寸与杆身上端的滑动块做配合约束，保证滑动动作无卡滞；调节螺栓部分采用螺旋线扫描生成螺纹特征，螺栓头部的一字槽通过切除特征完成，配套的固定销采用圆柱拉伸加端部倒角处理，还原零件的装配细节。材质渲染阶段，杆身主体赋予哑光金属钢材材质，模拟汽车操纵杆件常用的碳钢表面质感，调节基座部分赋予略深的金属质感，区分不同部件的材质差异，固定螺栓与销钉赋予镀锌亮面金属材质，还原标准件的表面处理效果，所有部件的边角都添加了符合机加工工艺的微小倒角，避免模型出现尖锐棱角，还原真实零件的加工特征。结构设计上严格还原该部件的实际装配关系，长杆与上端基座的铰接结构保留了转动自由度，调节螺栓与基座的螺纹配合做了简化的装配约束，既保证模型展示时的结构清晰，也保留了后续做运动仿真的基础，整个模型的尺寸比例参考保时捷杯赛赛车的实际操纵部件参数，各部分的壁厚、安装孔位都符合汽车零部件的设计规范，能够直观展示该油门信号传递部件的完整结构与工作逻辑，可用于汽车赛车部件的结构展示、教学演示以及相关改装设计的参考。
