赛车维修定位用公路比赛设置板结构

　　在场地赛车的日常运维场景里，不管是专业赛道车库的赛前整备环节，还是民用改装门店针对赛车化改装车辆的调校作业，都需要可靠的定位基准件来固定车辆位置，避免车辆移位带来的调校偏差或是作业安全隐患，这款设置板就是针对这类场景开发的专用定位构件。从实际使用逻辑来看，它的核心作用是配合车轮定位块完成赛车的位置锁定，当赛车驶入指定工位后，车轮卡入对应定位结构，这块设置板作为承载与定位的基准载体，能让车辆在整备、检修、参数调校过程中始终保持固定的位置基准，不会因为施工作业的外力出现偏移，保障四轮定位参数调整、底盘部件拆装、空气动力学套件校准这类对位置精度有要求的作业能够顺利开展。

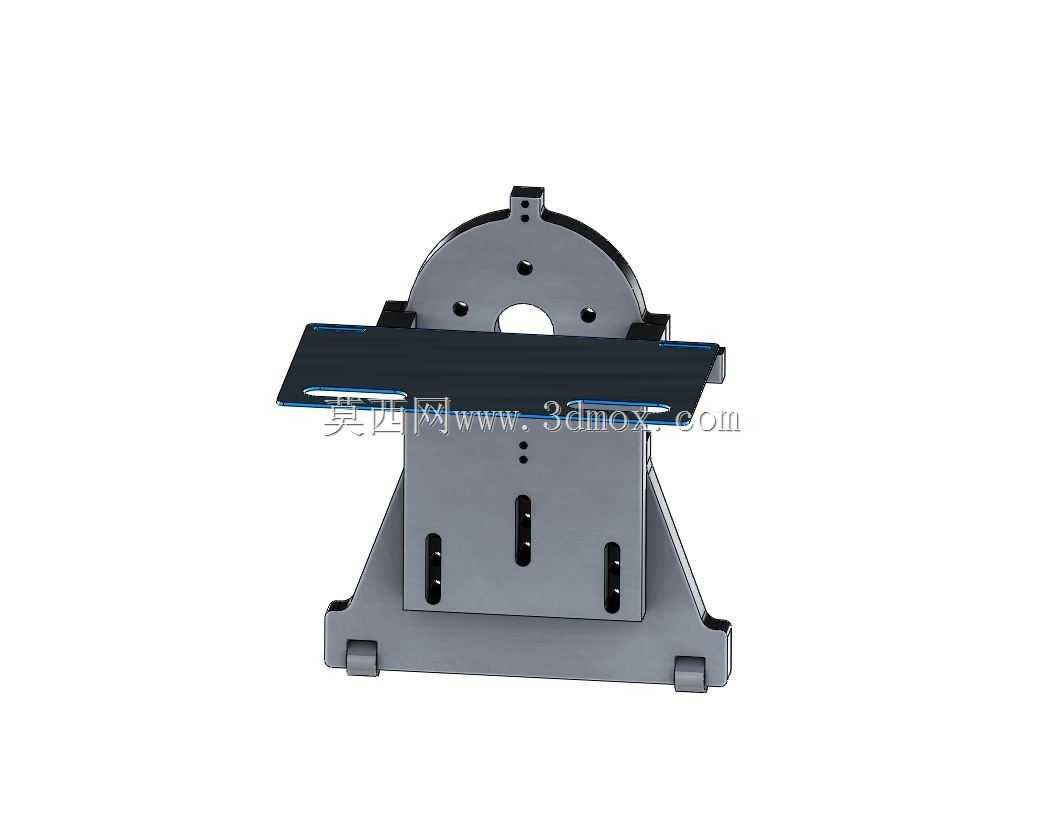

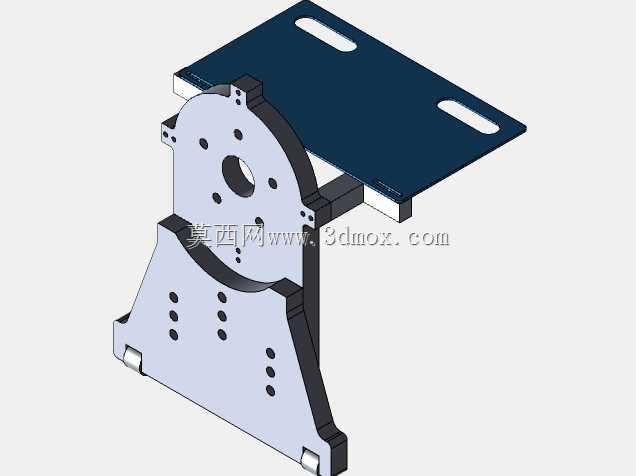

　　从结构设计思路上看，整个构件采用分层组合的结构形式，底部是带支撑脚的梯形基座，这种下宽上窄的构型首先保障了自身放置的稳定性，即便承受车辆碾压的侧向力与垂直载荷，也不会出现侧翻或是滑移。基座上开设的多组长条型调节腰孔，是为了适配不同轮距、不同轴距的赛车使用需求，作业人员可以根据目标车型的车轮位置，调整上部定位组件的安装位置，不需要更换整套工装就能覆盖多款场地赛车的定位需求，大幅提升了工装的通用适配性。上部的弧形安装座是用来对接车轮定位卡件的结构，弧形轮廓能够更好地贴合轮辋外侧的定位接触面，避免硬接触造成的轮辋漆面损伤或是定位间隙过大的问题，弧形座上预留的多个光孔与定位销孔，既可以通过螺栓实现组件的刚性连接，也能通过定位销保障重复安装的位置精度，避免多次拆装后出现定位基准偏移。中间伸出的平板结构是辅助承载与限位的部分，平板边缘做了折弯翻边处理，一方面提升了平板自身的结构刚度，避免长期受载出现变形，另一方面翻边形成的挡边可以对车轮的前后位移形成二次限位，进一步提升定位的可靠性。

　　从安装边界与尺寸适配的角度考量，整个构件的底部支撑脚采用了平底设计，不需要在地面做额外的预埋固定，直接放置在平整的硬化车库地面上就能使用，对于临时搭建的赛事维修区或是场地条件有限的改装门店来说，这种无固定安装的形式大幅降低了使用门槛，转场移动也十分便捷。基座的整体高度控制在常规赛车底盘离地间隙的安全范围内，不会出现车辆驶入时托底磕碰工装的问题，上部定位组件的高度刚好对齐普通场地赛车轮辋的中心高度位置，保障车轮卡入定位结构后受力均匀，不会对悬挂部件造成额外的侧向应力。构件上所有的安装孔位都做了去毛刺处理，腰孔的边缘做了沉台设计，螺栓安装后钉头不会突出构件表面，避免车辆轮胎碾压时造成螺栓损坏或是轮胎刮伤。在材质选择的逻辑上，主体承载结构采用高强度钢材焊接成型，表面做了喷塑防锈处理，能够适应车库内油污、清洗剂飞溅的使用环境，长期使用也不会出现锈蚀变形的问题，与车轮接触的弧形部位加装了软性缓冲垫，避免刚性接触损伤车轮部件。

　　在实际作业过程中，这套设置板通常是四块配合使用，分别对应车辆的四个车轮位置，根据目标车型的轮距、轴距参数提前调整好四块板的相对位置并做好地面标记，车辆驶入时车轮精准卡入每块板的定位位置，就能快速完成车辆的工位固定，相比传统的三角木挡轮方式，定位精度更高，车辆固定后的稳定性更好，即便在车底进行底盘部件的敲击拆装作业，车辆也不会出现移位。针对不同赛事的维修区限时作业要求，这种快装快用的定位工装能够大幅压缩车辆整备前的准备时间，提升维修作业的效率，同时统一的位置基准也能让不同班次的维修技师在作业时保持参数测量的一致性，避免因为车辆位置变动导致的调校参数失准。
