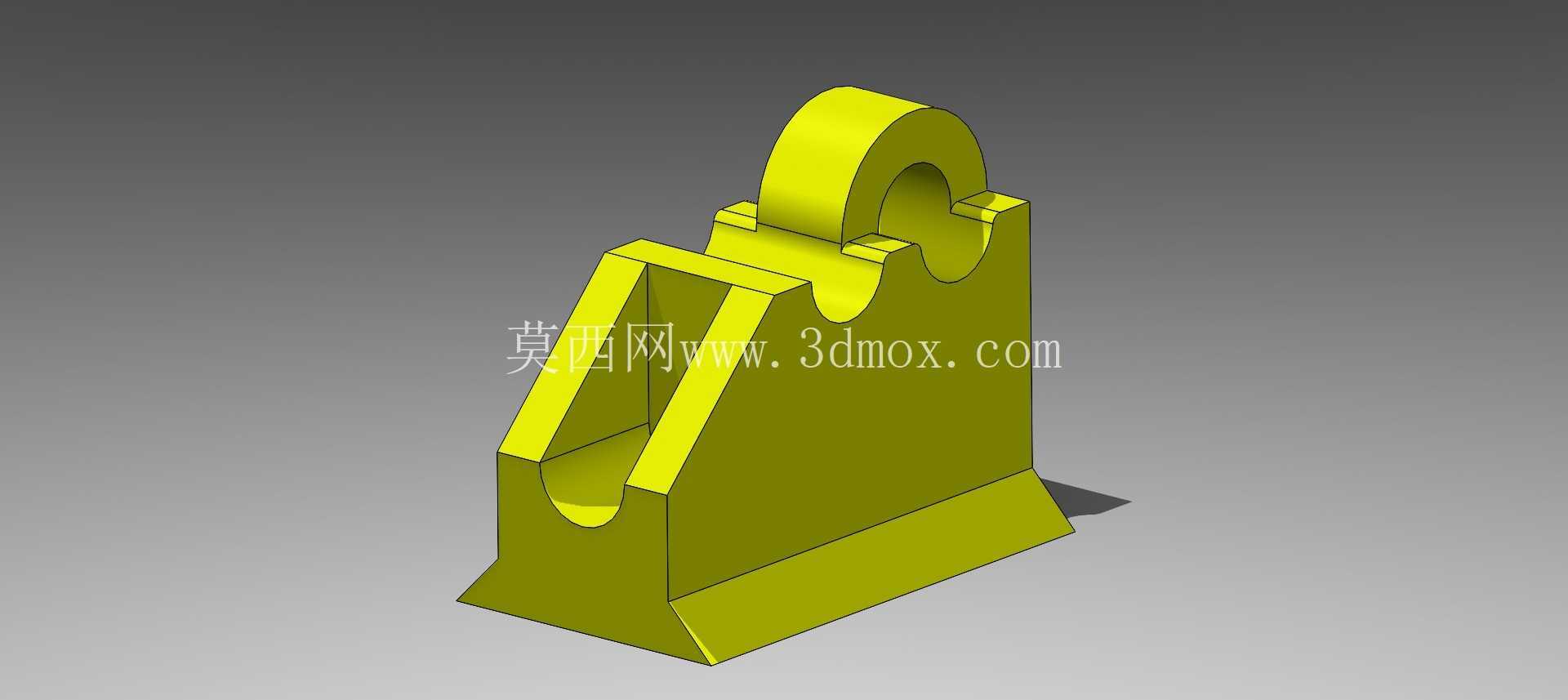

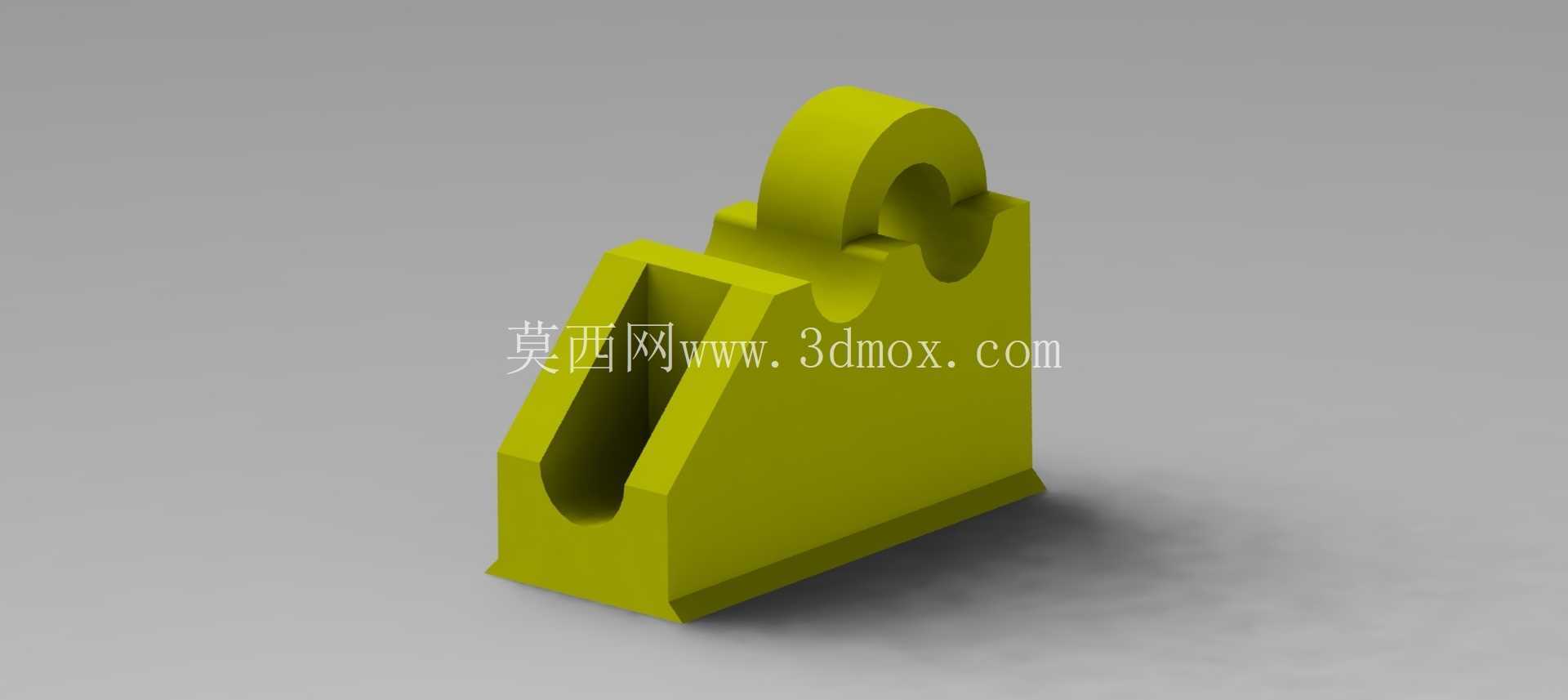

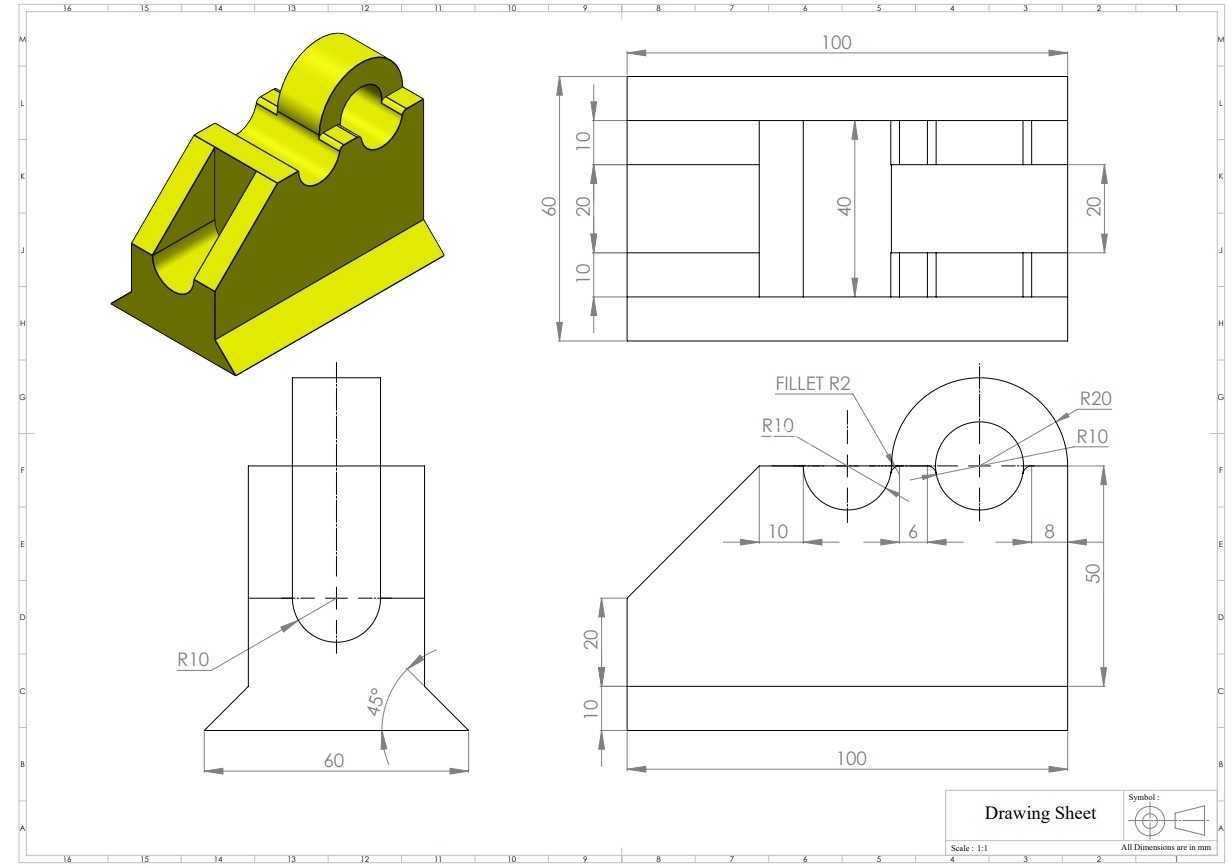

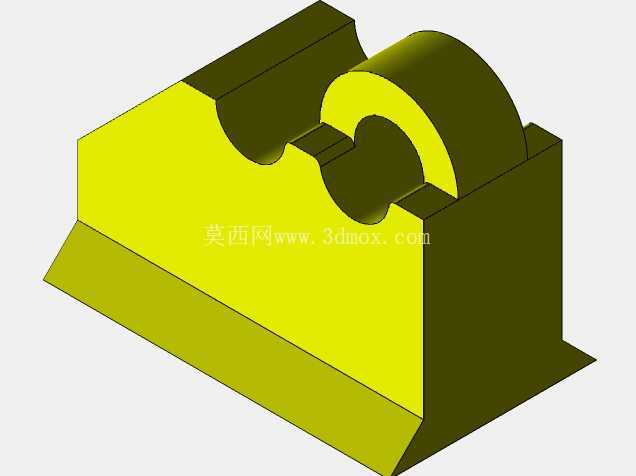

带挂耳斜槽式锁形结构练习件

　　这个结构件的整体造型参考了传统挂锁的轮廓逻辑，顶部设置的环形挂耳并非装饰结构，在实际工装场景中可作为吊装挂点，也可作为穿装定位销的连接位，适配小型工位器具的快速挂载需求，比如生产线旁的小型工具挂架、检测工位的样件挂载座都能用到这类结构。主体部分的斜向通槽是核心功能结构，槽体的倾斜角度经过反复调整，槽壁做了等厚处理，既保证槽内可以顺畅穿过厚度匹配的板件，也能让插入的板件依靠斜槽的导向作用自动滑入定位位置，不需要额外加装导向销，在小型快换夹具的定位模块里，这种斜槽结构能大幅减少工件装夹的对位时间，工人只需要将工件沿斜槽推入即可完成初步定位，后续锁紧操作的效率能提升三成左右。

　　从结构设计的角度看，整个零件采用了等壁厚的实体设计思路，底部的加宽凸边是安装基准面，凸边超出主体侧壁的宽度控制在合理范围，既可以在安装时提供足够的支撑面，避免安装后零件出现倾斜，也不会因为凸边过宽占用过多的安装空间，安装孔位可以根据实际使用场景在凸边上灵活布设，不需要额外调整主体结构。顶部挂耳的内孔做了圆角过渡，避免挂装时应力集中导致挂耳断裂，挂耳和主体的连接位置做了大圆弧过渡，没有尖锐的棱角，既减少了加工时的应力残留，也能避免操作人员磕碰受伤。斜槽的两端开口处都做了微小的倒角，方便板件插入时的导向，不会因为开口边缘的毛刺卡住工件，槽体的深度和主体的高度比例经过匹配，保证插入的板件有足够的接触长度，不会因为接触面积过小出现晃动。

　　在实际应用中，这类结构除了作为夹具定位件，还可以作为小型物料的导向滑槽使用，比如装配线上的小螺丝、小型冲压件的导料结构，依靠斜槽的倾斜角度让物料依靠自重滑落到指定位置，不需要额外加装动力输送结构，能简化小型自动化线的结构复杂度。设计时需要注意几个关键边界：挂耳的内孔直径要和常用的挂载销直径匹配，不能过大导致挂载间隙过大出现晃动，也不能过小导致销子穿装困难；斜槽的宽度公差要控制在合理范围，既要保证适配的工件能顺畅滑动，也要避免间隙过大导致定位精度不足；主体的壁厚要根据使用场景的受力情况调整，如果作为承重的挂载座，壁厚需要适当加厚，如果只是作为轻载的导料结构，可以适当减小壁厚来降低材料成本。安装时底部的基准面必须和安装面完全贴合，如果出现间隙会导致斜槽的角度出现偏差，直接影响工件的滑动顺畅度和定位精度，固定螺丝的布设要均匀分布在底部凸边上，避免锁紧时零件出现翘曲变形。另外整个零件的外轮廓没有复杂的曲面，常规的铣削加工或者3D打印都能快速制作，加工成本低，制作周期短，非常适合作为机械结构设计的练习案例，也能直接适配很多小型工位的实际使用需求，不需要做过多的结构修改就能投入使用。
