电源变压器配套L型连接固定结构件

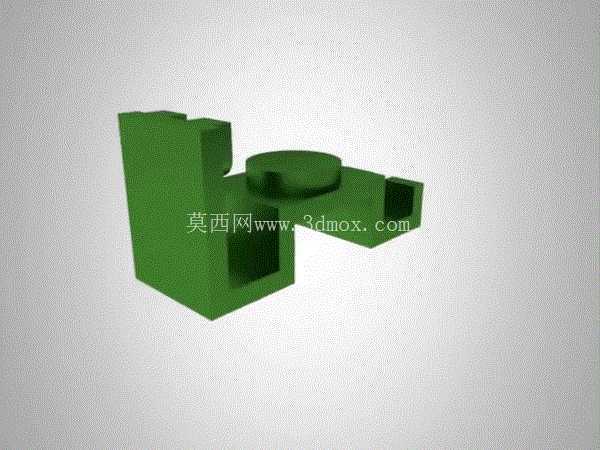

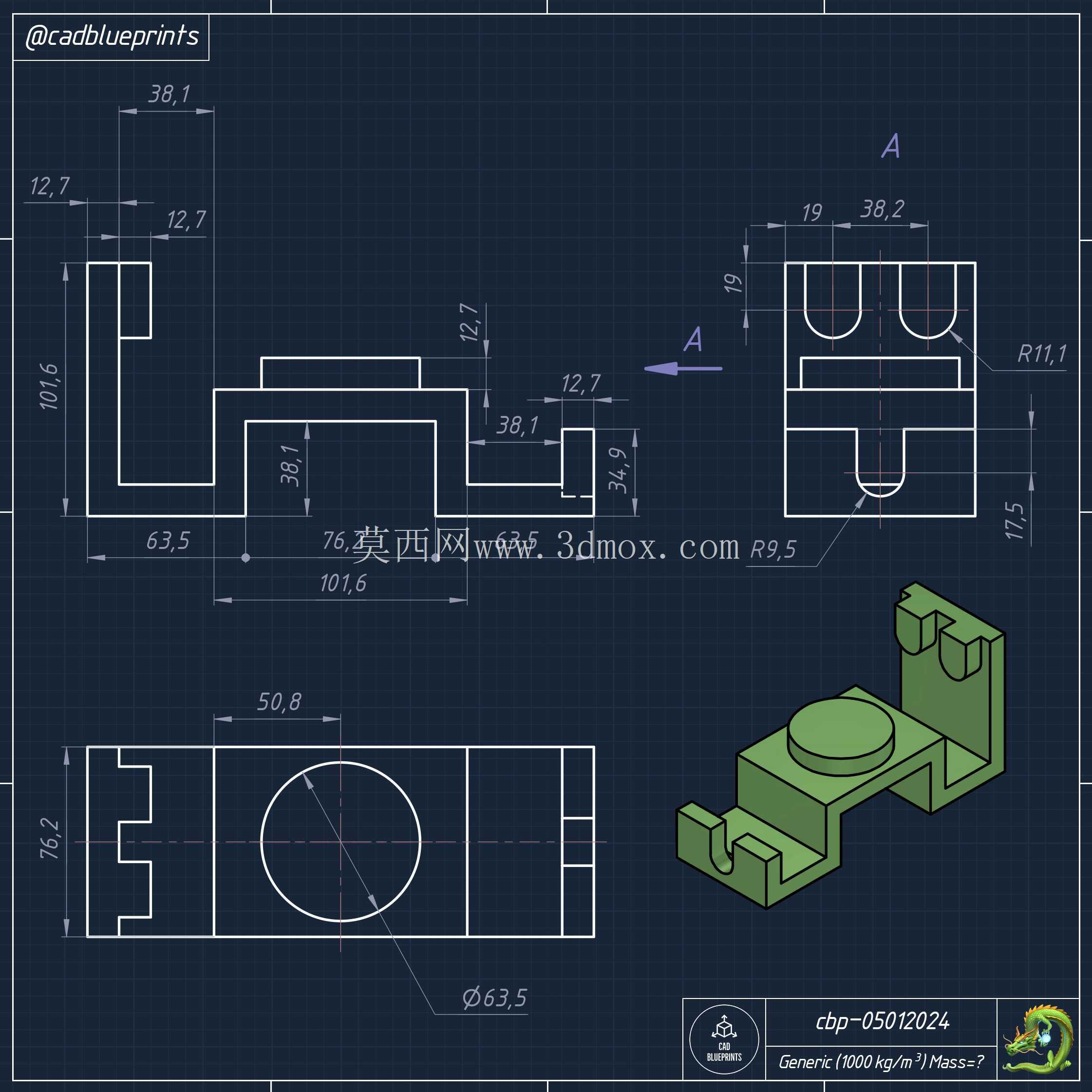

　　在中小功率工频电源变压器的整机装配场景中，这类L型结构件是连接变压器本体与设备安装仓的核心过渡部件，多数应用在工业控制电源、小型机电设备内置供电模块、桌面式仪器供电单元的装配环节，承担着承载变压器自重、抵消设备运行时的振动偏移、限定变压器与周边元器件安全间距的多重作用。从结构设计逻辑来看，该构件采用一体化弯折成型的主体构型，竖直段的内凹卡槽是直接与变压器侧部安装凸台配合的定位结构，卡槽的深度与宽度公差控制在±0.1mm区间，装配时可直接卡入变压器壳体预设的定位筋，无需额外调整对位即可完成初步固定，大幅降低流水线装配时的对位耗时。

　　水平段延伸出的带孔凸台，是与设备底板安装位对接的固定端，凸台上的圆形沉孔可容纳M3规格的内六角固定螺丝，沉孔深度设计刚好覆盖螺丝头部厚度，装配后螺丝端面不超出构件上表面，避免与变压器底部的接线端子产生干涉。构件中部的圆形凸台结构，是为变压器侧部伸出的接线柱预留的避让支撑位，凸台的内孔直径比接线柱外径大0.8mm，既可以给接线柱的走线预留足够空间，也能在设备受外力冲击时限制接线柱的径向晃动幅度，避免接线处因反复弯折出现断线、虚接问题。

　　从安装边界尺寸来看，该构件竖直段高度适配常见的50W-150W容量EI型电源变压器的侧部安装高度，水平段总长度控制在不超出变压器底部投影范围12mm的区间，不会额外占用设备仓内的多余空间，竖直段外侧到水平段最远端的尺寸偏差控制在±0.2mm，可适配市面上多数标准尺寸的电源变压器安装位，无需针对不同品牌的同规格变压器重新调整安装孔位。在实际工况下，该构件的壁厚设置为2.5mm，采用常用的工程塑料注塑成型即可满足强度要求，若应用在振动幅度较大的工业设备场景中，更换为铝合金压铸材质后，可承受10g加速度的持续振动而不出现形变，竖直段与水平段的过渡位置设置了R2的圆角加强筋，避免长期受力后在弯折处出现应力开裂。

　　构件上的所有安装孔位均做了倒角处理，装配时螺丝可顺畅导入孔位，不会出现孔口毛刺刮伤螺丝螺纹或者变压器外壳涂层的问题。水平段末端的方形凹腔，是为设备内部走线预留的卡扣位，可将变压器引出的输入输出线材卡入凹腔内，理顺走线方向，避免线材散乱搭在变压器散热表面加速绝缘层老化。在建模过程中，该构件的所有配合面均做了拔模斜度处理，拔模角度设置为1.5°，完全符合注塑或者压铸的生产工艺要求，不需要后续二次加工即可直接满足装配精度，构件的所有棱边均做了R0.3的圆角处理，既可以避免生产过程中出现锐边划伤操作人员的问题，也能减少应力集中点，提升构件的整体抗疲劳强度。在整机装配的公差配合上，该构件与变压器本体的配合间隙控制在0.15mm以内，与设备底板的安装间隙控制在0.2mm以内，累计公差不会超出0.5mm，完全满足电源类设备的装配精度要求，不会出现变压器安装后歪斜、接线端子对位不准的问题。
