汽车制动盘支撑结构三维设计

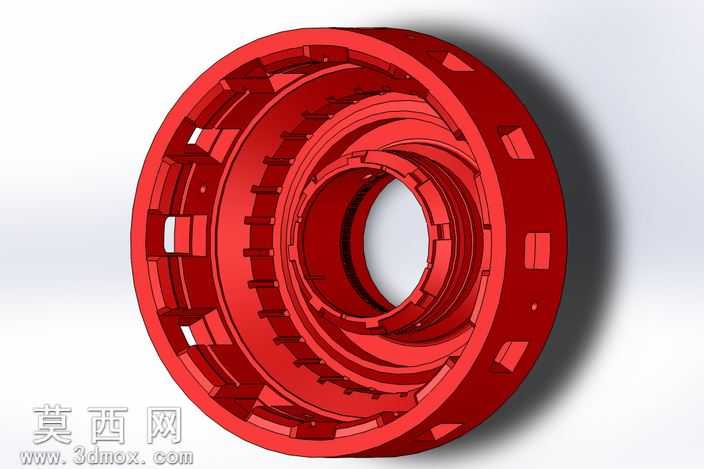

本作品为汽车制动系统配套的制动盘支撑构件三维设计，建模阶段依托SolidWorks平台完成全参数化特征构建，首先以旋转凸台命令生成构件的环形基体轮廓，精准匹配制动盘安装的同轴度公差要求，保证构件与制动盘、轮毂装配时的同心精度。建模过程中针对构件内侧的多组卡槽结构，采用拉伸切除配合线性阵列、圆周阵列命令完成批量特征生成，每一处卡槽的槽宽、槽深、定位角度都严格参照实装制动组件的配合尺寸设定，确保后续装配时制动卡钳、摩擦片组件能够精准卡入对应卡位，不会出现装配干涉问题。构件外侧的方形凸台与定位小孔特征，分别通过拉伸凸台、异型孔向导命令完成构建，凸台的高度、平面度参数经过反复校核，小孔的孔径、孔位坐标完全对应轮毂端的安装定位点，保证构件装车后能够稳定固定，不会在制动工况下出现窜动偏移。材质与渲染阶段，为构件赋予了改性耐磨工程塑料的材质属性，调整材质的漫反射、粗糙度参数还原工程塑料的哑光质感，同时添加了细微的材质颗粒纹理提升真实感，渲染时采用柔和的侧方主光源搭配环境补光，清晰展现构件的层叠环形结构、内侧卡槽的分布形态以及外侧凸台的轮廓特征，通过阴影效果强化构件的立体感，让观看者能够直观把握构件的整体形态与细节特征。设计思路上，该构件作为盘式制动系统的支撑定位部件，核心设计目标是在满足结构强度的前提下实现轻量化，因此在环形基体的非受力区域做了合理的壁厚优化，在卡槽、安装凸台等受力集中区域做了局部加厚处理，既保证制动过程中构件能够承受摩擦片传递的径向、轴向作用力，不会出现结构变形或断裂，又尽可能减少了材料用量，降低构件自重。整个建模过程遵循自上而下的设计逻辑，先确定构件的核心装配基准轴线，再依次生成外轮廓、内部卡槽、安装特征，每一步特征都保留完整的参数化建模历史，方便后续根据不同车型的制动盘尺寸需求快速调整参数，完成同系列不同规格构件的衍生设计，大幅提升同类型零件的设计迭代效率。
