可调式U形铰接吊接安装连接座结构

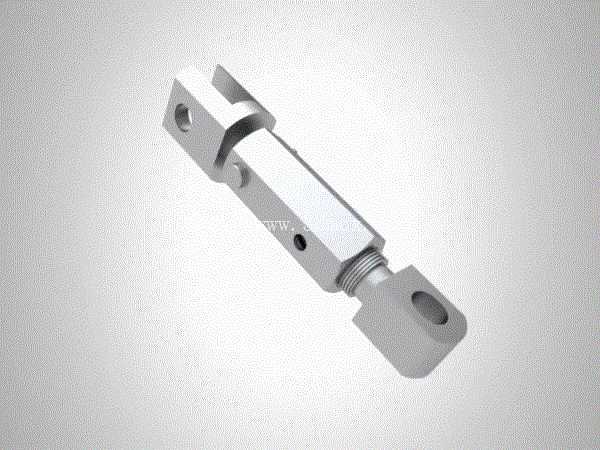

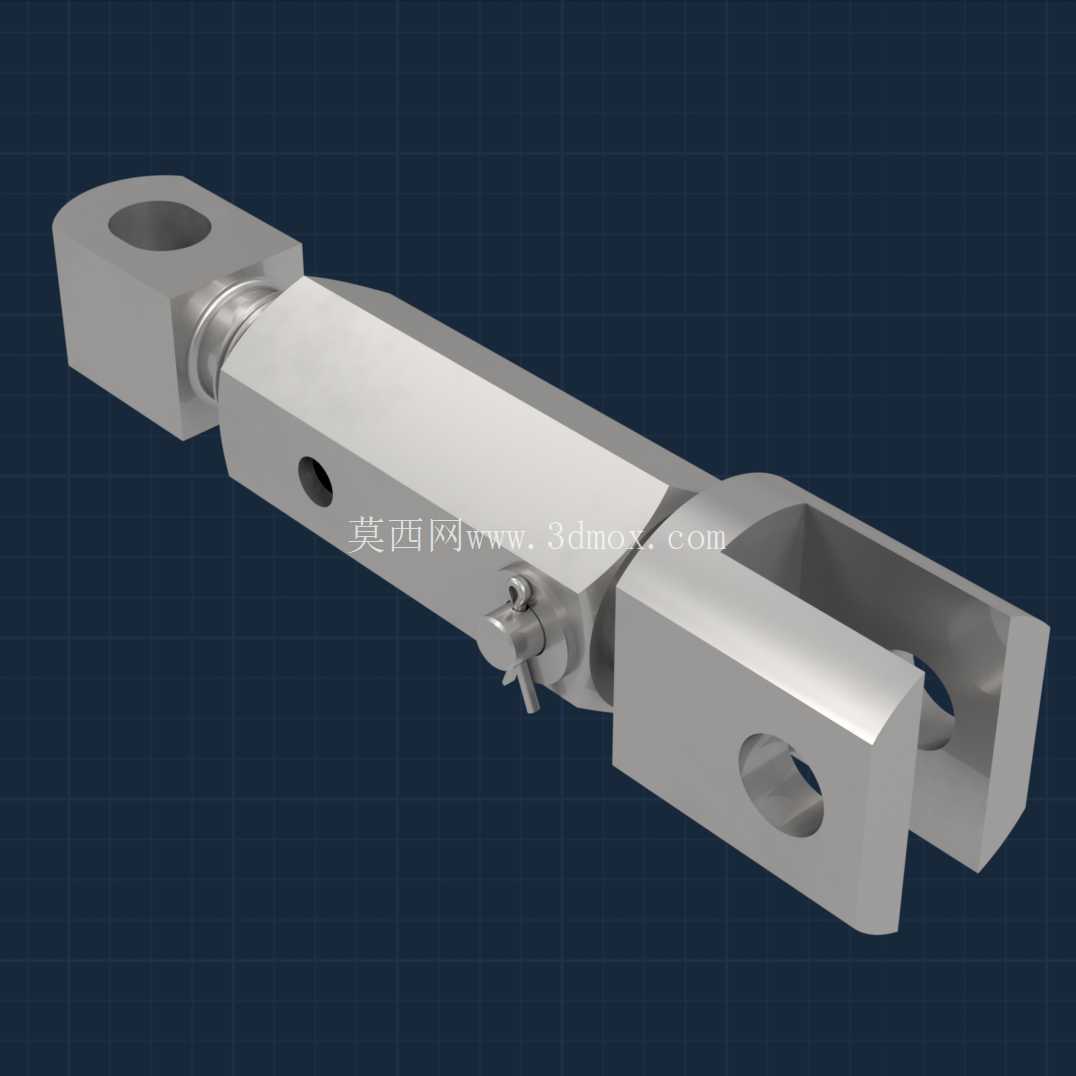

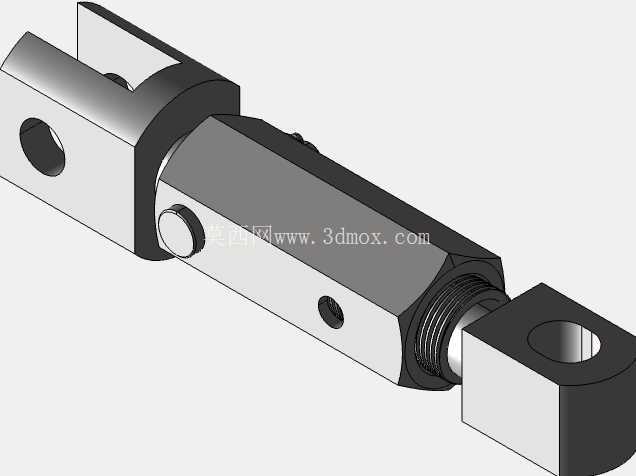

　　这类U形夹安装连接座，在工业吊装、连杆传动、重载铰接支撑场景中应用十分广泛，常见于起重设备的吊点连接、工程机械的拉杆铰接、输送设备的张紧调节机构、农用机械的悬挂连接部位，核心作用是实现两个构件之间的铰接传动，同时通过杆身的螺纹结构实现连接长度的微调，补偿装配误差、适配不同工况下的安装间距需求。从结构设计来看，两端的U形叉耳是核心的受力连接部位，每个叉耳上都加工有同轴的销孔，用于穿装圆柱销或者铰接螺栓，实现与相邻构件的铰接配合，销孔的公差一般选用H7级间隙配合，既保证销轴拆装便捷，又能避免铰接间隙过大带来的传动冲击，叉耳的厚度根据额定载荷做等强度设计，孔边做了倒圆角处理，减少应力集中，避免长期交变载荷下出现孔边开裂的问题。中间的杆身采用六方柱结构，这个设计并非随意选择，六方结构可以方便使用标准扳手进行夹持，在调整两端螺纹旋合长度的时候，不需要额外设计夹持工艺位，用普通开口扳手或者活动扳手就能卡住杆身转动，大幅提升装配和调节的效率，杆身中间加工的径向小孔，是保险销孔，当调节到合适长度后，穿装开口销或者紧定螺钉，防止螺纹连接在振动工况下出现松动回转，避免连接长度变化带来的设备故障。

　　杆身两端分别加工有正反牙外螺纹，和两端叉耳的内螺纹孔配合，转动中间杆身的时候，两端的叉耳会同步相向或者反向移动，实现总长度的无级调节，螺纹选用梯形螺纹或者普通粗牙螺纹，梯形螺纹的自锁性更好，承载能力更强，适合重载冲击的工况，普通粗牙螺纹加工成本更低，适合中小载荷的常规场景，螺纹的旋合长度设计为不小于杆径的1.2倍，保证螺纹连接的强度，避免螺纹滑牙失效。从安装边界来看，这类构件的安装需要预留足够的调节空间，首先是两端叉耳的开口宽度要适配被连接件的耳板厚度，销孔直径要和配套销轴的直径匹配，安装前需要确认总长度的调节范围满足安装间距的要求，调节时要保证两端螺纹的旋合长度一致，避免一端旋合过短导致受力时螺纹脱开，安装完成后必须加装防松零件，比如在径向小孔穿装开口销，或者在螺纹部位加装锁紧螺母，防止工况振动导致连接松动。

　　在实际使用中，这类铰接座的受力方向需要和杆身轴线保持一致，避免承受侧向弯矩，因为杆身的螺纹部位是整个构件的强度薄弱点，侧向受力会导致螺纹部位产生附加弯曲应力，大幅降低构件的承载能力，严重时会出现杆身断裂的故障。设计这类构件的时候，首先要根据额定工作载荷计算杆身的最小直径，螺纹的小径要满足拉伸强度要求，叉耳的销孔部位要做挤压强度和剪切强度校核，保证在1.5倍额定载荷下不会出现塑性变形，六方杆的对边尺寸要符合标准扳手的尺寸系列，方便现场维护时使用通用工具拆装调节，表面处理一般采用镀锌或者发黑处理，提升防锈能力，适合户外或者潮湿工况下使用，不需要额外做涂装维护。

　　很多现场装配场景中，这类可调铰接座可以替代固定长度的连杆，解决了加工误差、安装累计误差导致的装配困难问题，不需要对相邻构件进行二次修配，只需要转动中间杆身调整到合适长度，锁紧防松件即可完成装配，大幅缩短设备的装配周期，在设备长期运行出现磨损导致间隙变大的时候，也可以通过微调长度来补偿磨损量，消除传动间隙，提升设备运行的稳定性，减少停机维护的时间。和普通的固定吊耳相比，这种带长度调节功能的U形安装座适配性更强，同一种规格的构件可以适配一定范围内的不同安装间距，减少备件的储备种类，降低设备维护的备件成本。
