用于飞机高度测量的瓦特指示器联动机构

　　这套瓦特指示器联动机构，核心是依托瓦特连杆的直线运动近似特性，完成飞行高度参数的机械量传递与指示输出，最早被验证用于航空机载高度测量场景的机械传感链路中。从实际工况适配来看，机载高度测量场景对传动机构的侧向窜动、运动滞回有极高要求，传统单连杆传动在小位移行程内容易出现横向偏移，带动指示指针出现非线性偏差，直接影响高度读数的准确性，而这套平行布置的双黄连杆搭配中间绿色传动杆的结构，恰好能在设定的行程范围内，将中心竖杆的垂直位移近乎无横向偏移地传递出去，从根源上降低了传动副带来的指示误差。

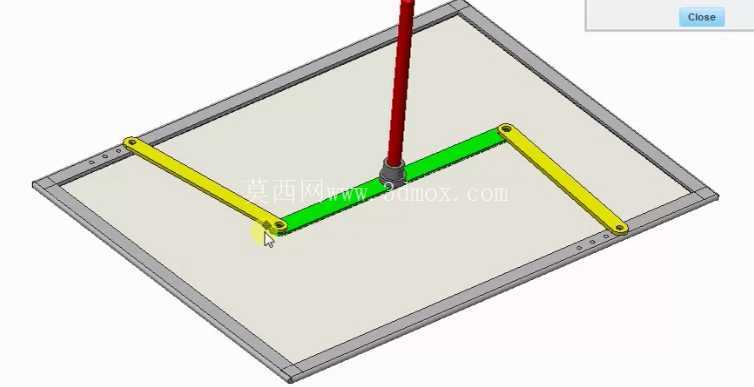

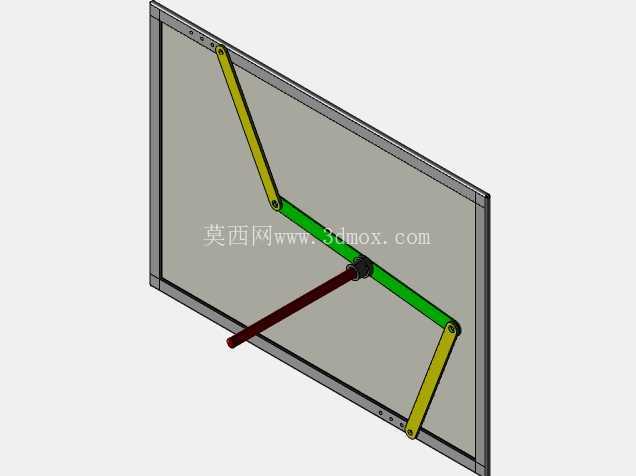

　　设计层面，整套机构的安装边界依托矩形安装基板划定，基板四周预留了与机载仪表壳体适配的安装孔位，所有转动副均采用小直径销轴铰接，铰接位置的间隙控制在微米级，避免高空工况下温度变化带来的热胀冷缩导致转动卡滞或者间隙过大。两侧的黄色连杆长度完全一致，铰接点的位置经过严格的运动学计算，当中心红色竖杆随高度传感膜盒产生上下位移时，两根黄色连杆同步做平面摆动，带动中间的绿色传动杆始终保持水平姿态做上下平动，不会出现偏转，这一特性刚好匹配指示器刻度盘的平行读数需求，不需要额外增加导向结构就能保证运动轨迹的直线度，大幅精简了仪表内部的结构空间。

　　从功能特性上看，这套机构没有复杂的弹性元件或者齿轮啮合副，全部依靠低副铰接实现运动传递，传动效率高，磨损量极小，在机载设备的全寿命周期内不需要额外的润滑维护就能保持稳定的传动精度。机构的运动行程被严格限制在基板的框定范围内，不会出现过位撞击的问题，中心竖杆的上下两端预留了与传感端、指示端的连接接口，上端可以对接高度传感组件的位移输出端，下端可以直接连接指示指针的传动拨叉，不需要额外设计转换连接件，集成到现有仪表壳体中的适配成本极低。

　　实际选型适配时，需要注意这套机构的连杆长度与行程的匹配关系，当需要适配不同量程的高度测量范围时，只需要等比例调整两侧黄色连杆的长度以及铰接点的相对位置，就能改变中心竖杆的有效直线运动行程，不需要重新改动整体的安装布局，对于不同型号的机载高度仪表有很强的适配性。安装过程中需要保证基板的安装平面度，避免基板变形导致铰接点的相对位置出现偏移，进而影响运动轨迹的直线度，所有铰接销轴的铆接力度需要控制在合理范围，既要保证连杆不会出现轴向窜动，又要保证连杆摆动时没有卡滞阻力，避免传动过程中出现迟滞，导致高度指示出现延迟。另外，这套机构的运动特性除了航空高度测量场景外，也可以迁移到其他需要小行程精准直线位移传递的工业测量仪表中，比如压力指示表、液位指示器等设备的内部传动链路，只需要根据实际的安装空间调整基板尺寸和连杆参数就能快速适配，不需要重新做运动学原理的验证，能大幅缩短同类仪表的结构开发周期。
