带安装法兰的中空轴类连接构件

　　这类带安装法兰的中空轴构件，在流体输送管路、低速传动连接、设备端盖密封场景中应用十分广泛，日常接触到的泵组进出口连接、减速机输出端转接、气动管路终端固定位置，都能见到同结构构件的身影。从实际使用角度看，该构件的核心作用是实现轴向部件与安装基面的刚性连接，中空的内孔结构既可以供流体介质穿过，也能容纳传动轴、线束等部件从中心通过，避免额外开设走线或走管通道，大幅压缩安装空间。

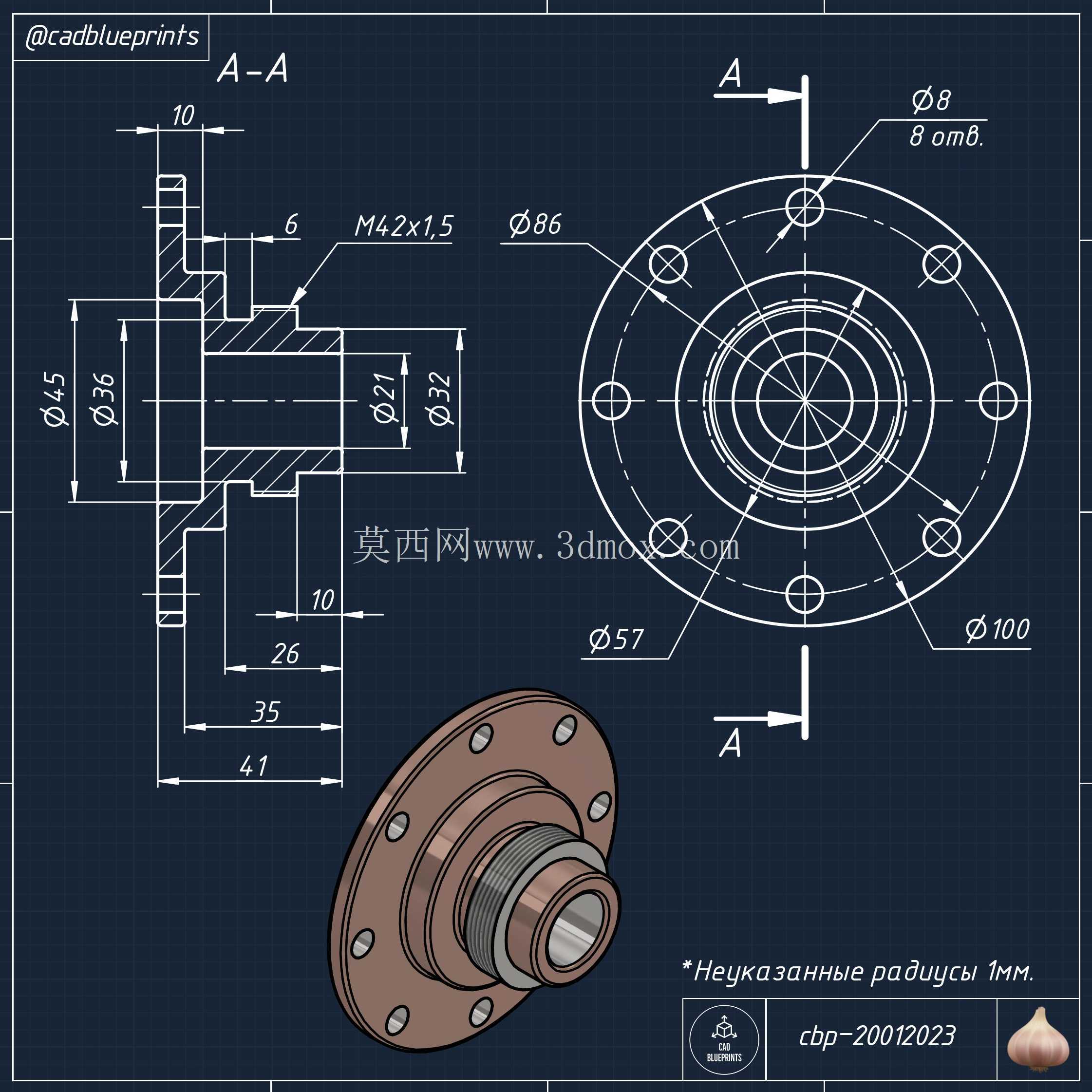

　　设计这类构件时，首先要匹配安装基面的螺栓孔分布，法兰盘上的8个安装孔采用均匀圆周排布，能保证螺栓锁紧时受力均匀，避免局部应力集中导致法兰变形，孔位的位置度公差需要控制在0.1mm以内，才能保证安装时螺栓能顺利穿入，不会出现别劲的情况。法兰盘与轴身的过渡位置设计了圆角过渡，而不是直接直角衔接，这是因为直角位置在长期受交变载荷时容易产生应力集中，引发疲劳裂纹，圆角半径根据轴径与法兰厚度的比例设置，一般取轴肩高度的0.3-0.5倍，既能保证应力分散效果，也不会过多占用轴向安装空间。

　　轴身部分采用阶梯轴结构，不同直径的轴段分别对应不同的配合需求，靠近法兰的大直径轴段一般用于安装密封件或者轴承，配合公差选择k6级过渡配合，既能保证装配时的定位精度，也不会因为过盈量过大导致装配困难；前端的小直径轴段用于插入对接部件的内孔，配合公差选择h7级间隙配合，方便现场安装时的对位调整。中空内孔的直径根据实际通流或者穿线需求确定，孔壁的粗糙度控制在Ra3.2即可，不需要过高的加工精度，毕竟内孔不参与配合传动，过高的精度只会增加不必要的加工成本。

　　安装边界方面，这类构件的法兰盘外径需要比安装基面的密封槽外径大5-10mm，保证密封垫片能完全被法兰面压紧，不会出现压偏导致的泄漏问题；轴向总长度需要根据对接部件的插入深度确定，要保证轴段插入对接部件后，法兰面能完全贴合安装基面，不会出现轴向间隙。法兰盘的厚度需要根据额定承载的拉力或者扭矩计算，8个螺栓的总锁紧力需要大于工作载荷的1.5倍，保证工作时不会出现法兰面分离的情况。

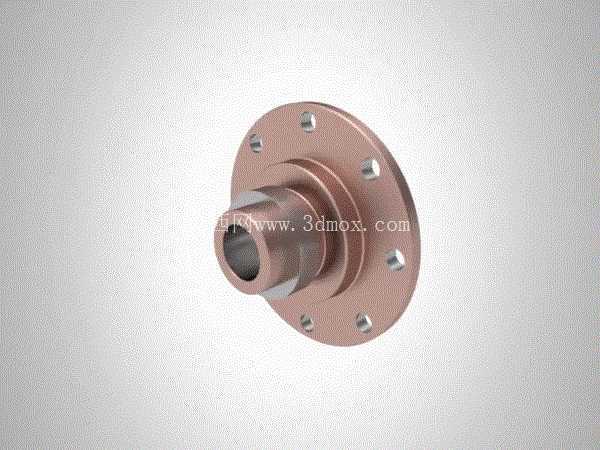

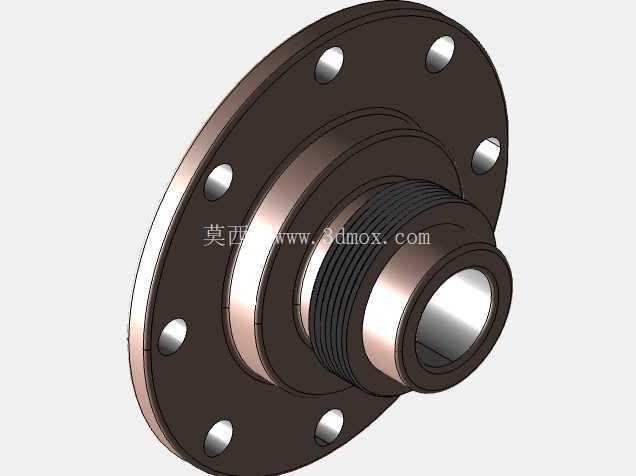

　　从建模逻辑上看，这类回转类构件优先采用旋转凸台命令生成基础轮廓，再通过圆周阵列命令生成所有安装孔，不需要逐个绘制孔位，能保证孔位的均匀性；过渡圆角需要在基础轮廓生成后统一添加，避免在草图阶段绘制圆角导致后续修改尺寸时出现特征报错。建模时需要注意区分加工面与非加工面，非加工面可以适当简化细节，不需要绘制过高精度的曲面特征，减少模型的数据量，方便后续装配时调用。

　　实际选型替换时，需要重点核对法兰安装孔的中心距、轴段的直径与长度、中空内孔的直径这几个核心尺寸，只要这几个尺寸匹配，基本就能实现原位替换，不需要改动周边的安装结构。另外要注意构件的材质选择，如果是用于流体输送场景，需要根据介质的腐蚀性选择对应的不锈钢或者碳钢衬塑材质；如果是用于传动连接场景，需要选择45号钢调质处理，保证轴身的强度与韧性，避免受冲击载荷时出现断裂。
