多通路集成式流体控制阀体结构设计

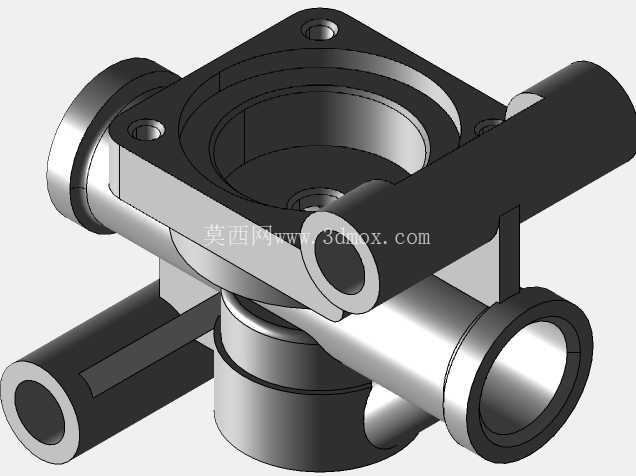

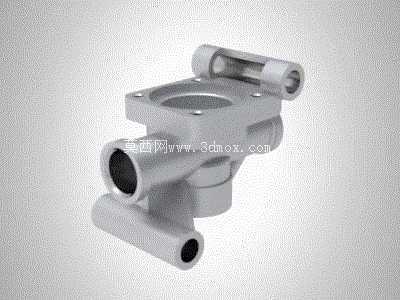

　　这款多通路集成阀体的设计，最初是面向小型气动控制回路的集成化需求做的方案，在常规的气动控制单元里，往往需要多个独立阀件通过接头、管路拼接，不仅占用安装空间，还容易因为接头密封点过多出现泄漏隐患，尤其是在紧凑型自动化设备的阀岛布局、小型液压动力单元的辅助油路、甚至是部分实验台架的流体分配工位，这类集成式结构的优势非常明显。从结构布局来看，主体采用一体化铸造成型的基体，上部设置了带四个安装孔的法兰对接面，这个面的平面度要求控制在0.02mm以内，主要是用来和上部的电磁驱动头或者手动调节组件做密封对接，法兰面的内凹腔是流体的主容腔，所有通路的交汇点都设置在这个容腔下方，避免流体在腔体内形成紊流区，降低流阻损失。

　　侧面横向布置的大口径通路口是主流体进出通道，接口处做了1:10的锥度导向，方便和硬管或者快插接头对接，接口端面的密封槽采用标准O型圈槽设计，不需要额外缠绕密封带就能实现端面密封，适合经常拆装的调试工位。下部斜向布置的两个小口径通路，分别是控制回路的引流口和泄压口，两个通路的轴线和主通路轴线呈45度夹角，这个角度是经过流场仿真验证的，当主通路流体压力波动时，引流口可以稳定采集压力信号，不会因为主通路的流速变化出现压力检测失真的情况。

　　安装边界方面，整个阀体的最大外轮廓尺寸控制在120mm80mm70mm范围内，上部法兰的安装孔中心距是60mm，采用M6的内螺纹孔，安装时不需要额外的固定支架，直接通过法兰对接就能完成固定，下部的两个小通路口中心距是35mm，和常规的微型压力传感器、泄压阀的安装尺寸完全匹配，可以直接替换现有回路里的拼接阀组，不需要改动周边管路布局。设计过程中特意把所有通路的转角处都做了R3的圆角过渡，避免直角结构造成的应力集中，同时也能减少流体在转角处的压力损失，阀体壁厚根据不同部位的承压需求做了差异化设计，主容腔部位壁厚6mm，小通路部位壁厚4mm，在保证1.6MPa额定工作压力下强度余量足够的前提下，尽可能降低整体重量。

　　实际应用场景里，这类阀体除了用在工业自动化的气动控制回路，还可以适配小型水处理设备的水路分配、实验室分析仪器的试剂流路切换，甚至部分小型工程机械的制动气路控制单元，因为集成化的结构减少了70%以上的外接管路和接头，不仅装配效率能提升一倍以上，后期维护时的泄漏点排查工作量也大幅降低。建模过程中对所有配合面的尺寸公差都做了明确标注，法兰面和主通路轴线的垂直度要求控制在0.015mm以内，保证对接后驱动组件的阀芯运动不会出现卡滞，各个通路口的内孔粗糙度要求达到Ra1.6，减少流体流动时的阻力，同时也能避免内壁粗糙造成的杂质残留，适合对流体洁净度有一定要求的工况。另外在阀体的侧面还预留了一个小型的工艺孔，这个孔在铸造时用来做砂芯的定位，加工完成后用钢球封堵，不会影响整体的密封性能，同时也能降低铸造的工艺难度，提升成品率。整个结构没有采用复杂的异形曲面，所有加工面都可以通过普通的三轴铣床完成加工，不需要定制特殊刀具，适合小批量的加工生产，也方便后期做结构改型，如果需要调整通路通径，只需要更改对应部位的加工尺寸，不需要重新制作铸造模具，能大幅缩短改型周期。
