钢厂产线输送加工设备布局三维设计

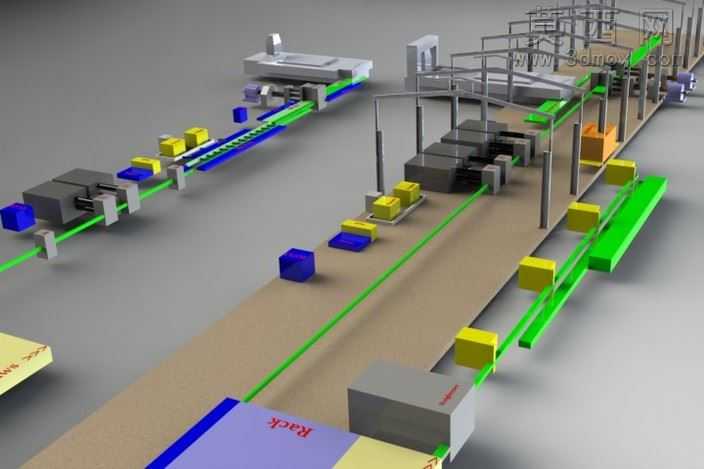

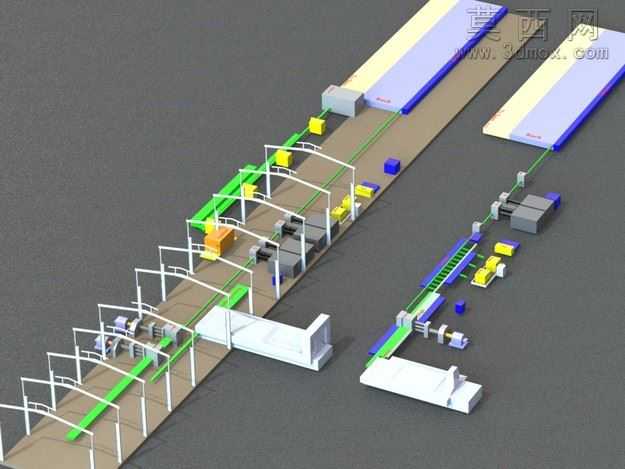

本作品围绕阿塔拉钢厂的轧钢生产场景完成全产线三维建模搭建，整体以还原真实钢厂轧钢工序的物料流转逻辑为核心设计思路，在三维建模过程中首先梳理了从原料上料、多工位轧钢加工、物料转运到成品归集的完整工序链路，对产线内的核心功能模块做了精细化的结构还原。建模阶段针对不同功能的设备做了区分化结构处理：长距离输送段采用绿色导轨式输送结构建模，精准还原输送轨道的支撑立柱、导向限位结构、物料承载面的细节特征，确保输送路径的走向完全匹配钢厂车间的实际动线规划；加工工位区域还原了多组轧机设备的主体框架、加工腔体、物料进出导向结构，对磨房、加热炉这类核心加工配套设备的外部轮廓、接口位置做了等比例建模，保证各工位之间的衔接间距符合实际生产的操作预留空间要求。物料建模部分区分了不同加工阶段的坯料形态，蓝色块体对应待加工的初始坯料，黄色块体对应经过多道轧制工序后的中间坯料，通过不同色彩的材质区分直观呈现物料在产线内的流转状态，地面采用哑光水泥质感的材质还原车间地面的真实质感，设备主体采用深灰金属材质搭配局部标识色，既区分了不同功能的设备单元，也让整体场景的视觉层次清晰分明。在整体布局搭建上，严格遵循垂直平直的排布原则，将所有输送轨道、加工设备、支撑框架都做了对齐约束，避免出现结构错位的问题，同时针对新增的工序角度做了适配调整，对主尺寸做了精准标注确保各单元的比例协调，前后耗时三周完成从框架搭建到细节填充、材质赋予的全流程工作，完整复现了钢厂轧钢产线的空间布局与设备排布逻辑，可用于产线规划演示、工序流程讲解等场景使用。
