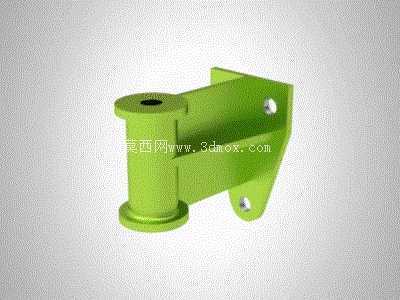

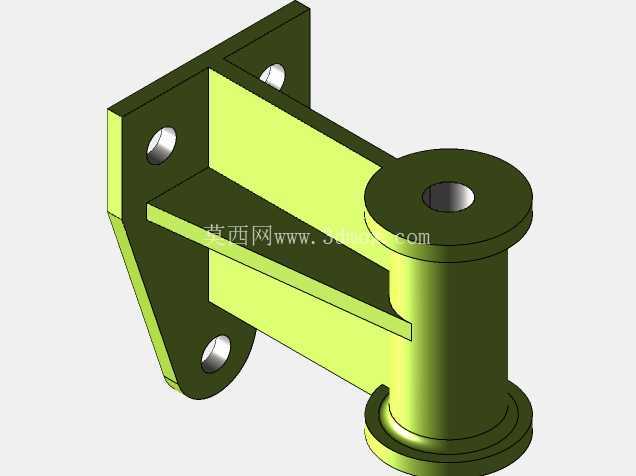

该构件属于设备侧装式支撑固定类零件,常见于轻工输送设备、小型自动化产线的侧边辅助安装工位,也可作为小型工装夹具的侧挂支撑基座使用,主要承担轴类零件的径向定位、以及附属功能件的侧装承载作用,在需要将转动副、导向件布置在设备立面外侧的场景中,这类支架可以有效缩短悬臂轴的伸出长度,降低轴端受载后的挠曲变形量。从结构布局来看,零件整体采用L型折弯式的一体化构型,主体立板与安装底板呈垂直布置,立板一侧伸出带同轴通孔的圆柱筒结构,筒身上下两端做了加厚凸缘设计,上端凸缘的端面为轴类零件提供轴向定位基准,下端凸缘则提升了筒身根部与立板的连接强度,避免轴孔受径向载荷时出现根部断裂的问题。立板上预留的两个沉头安装孔分别布置在立板的上下对角位置,孔位的中心距经过匹配常规型材安装间距设计,安装时可以直接采用内六角螺栓穿过沉孔,将支架固定在设备的立面安装基准面上,沉孔结构可以保证螺栓头完全沉入零件表面,不会对后续安装的轴类零件、周边附属构件造成运动干涉。圆柱筒的内孔为通孔设计,孔壁的粗糙度要求满足滑动配合或者滚动轴承外圈的过盈配合需求,根据实际使用场景的不同,既可以直接穿入光轴作为滑动导向支撑,也可以在孔内压入微型滚动轴承,实现低阻力的转动副支撑。
安装底板与立板的连接处做了圆弧过渡处理,消除了直角连接处的应力集中问题,在承受偏载、冲击载荷时,过渡圆弧可以分散连接处的应力流,避免长期受载后出现焊缝开裂或者本体断裂的问题,针对一体成型的铸造成型或者钣金折弯成型工艺,这种圆弧过渡也能降低成型过程中的缺陷率。从安装边界来看,圆柱筒的轴线与安装底板的底面保持平行,与立板的安装面保持垂直,安装后轴孔的中心高与立板安装面的距离为固定值,选型时可以直接根据所需的轴系中心高匹配对应规格,不需要额外调整安装垫片;两个安装孔的位置相对于圆柱筒轴线对称布置,安装后螺栓的预紧力可以均匀作用在立板上,不会因为单侧受力导致支架安装后出现倾斜,保证轴孔的轴线与设备基准面的平行度要求。
在实际使用中,这类支架常用来安装小型导向辊、阻尼转轴、传感器安装摆臂等构件,比如在小型皮带输送机的侧边,用这类支架支撑皮带的张紧辊轴,相比传统的平板式焊接支架,一体化的结构不需要现场焊接调整,安装精度更高,后期维护更换时也可以直接拆卸替换,不需要对设备主体进行二次加工。设计过程中,针对壁厚的选择做了梯度优化,圆柱筒的壁厚满足轴孔受最大径向载荷时的强度要求,立板的厚度则根据安装面的平面度需求设置,避免螺栓拧紧时立板出现变形导致轴孔偏斜,安装底板的厚度略薄于立板,在保证整体连接强度的前提下控制零件的整体重量。

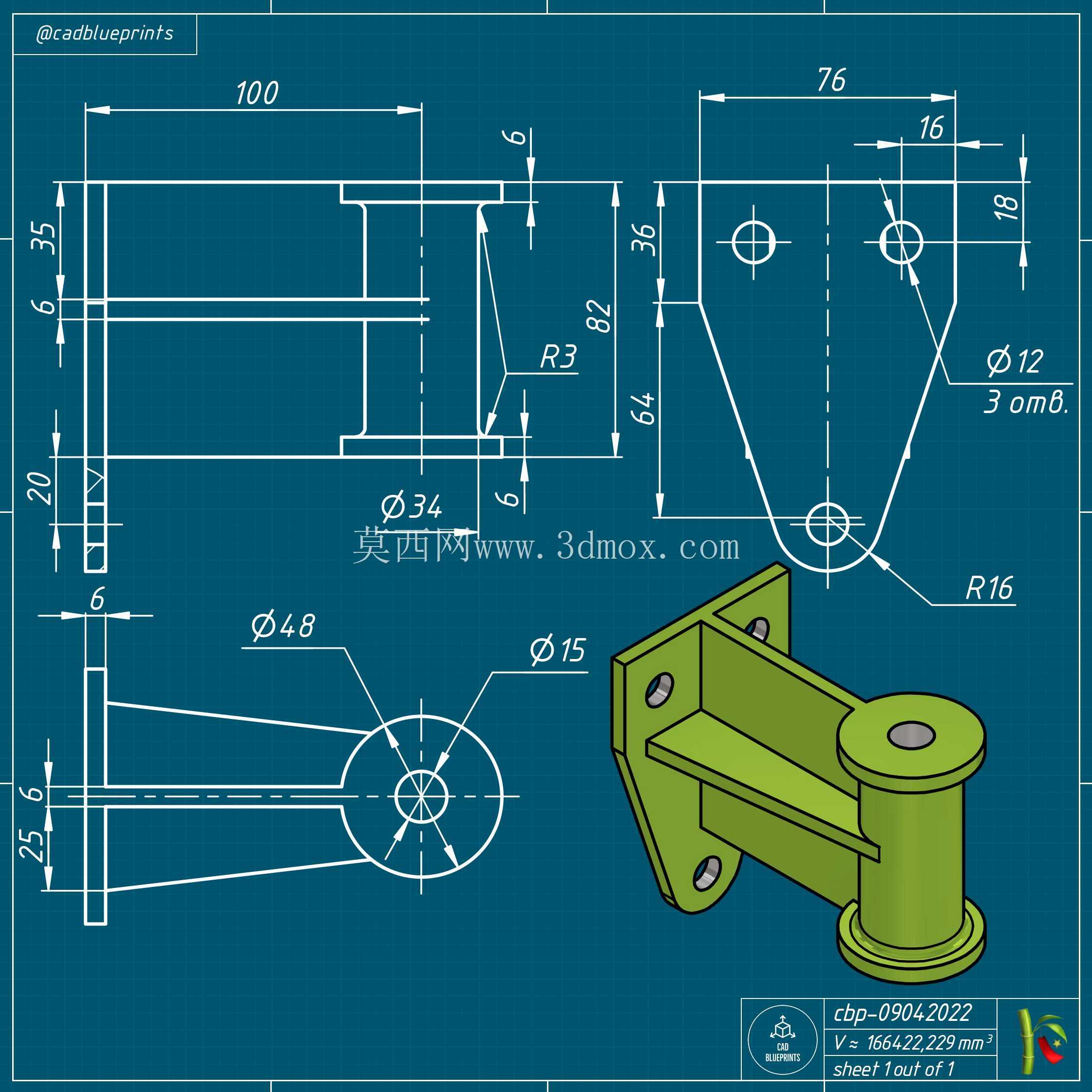

零件的所有外露棱边都做了倒角处理,既可以去除加工过程中产生的毛刺,避免安装时划伤操作人员,也能在装配过程中起到导向作用,方便轴类零件、轴承的顺利压装。针对不同的使用环境,该结构可以采用铝合金压铸成型实现轻量化,用于载荷较小的自动化设备场景,也可以采用铸铁铸造成型,用于有冲击载荷、需要更高强度的重型输送设备场景,两种成型工艺都可以直接沿用该三维结构的尺寸参数,只需要根据材料的强度特性微调局部壁厚即可。在建模过程中,所有配合面的尺寸都预留了合理的公差余量,安装孔的位置度、轴孔的圆柱度都按照常规机械加工的精度要求设置,导出工程图后可以直接用于生产加工,不需要额外调整尺寸标注。
