AISI1020材质法兰式三通阀体结构设计

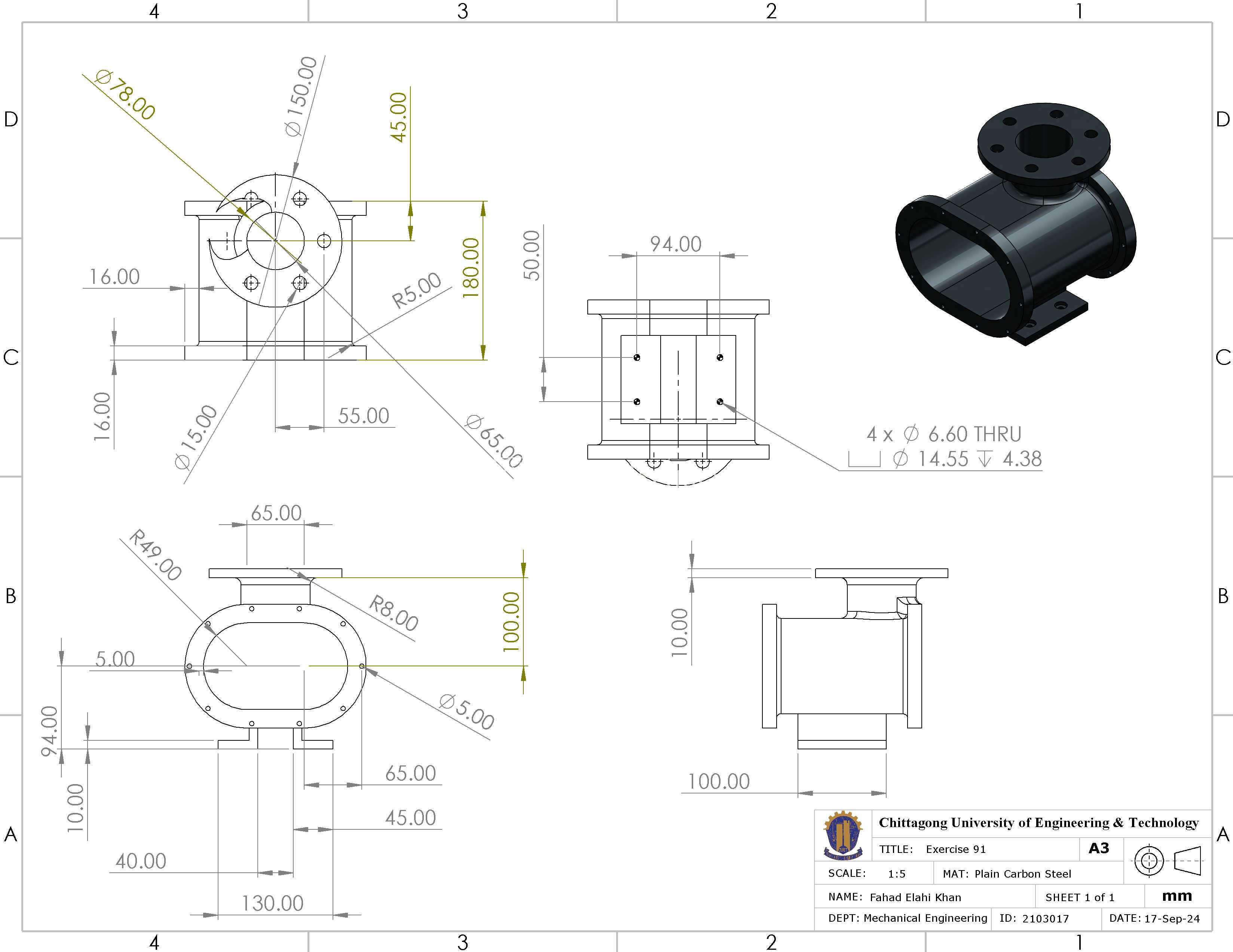

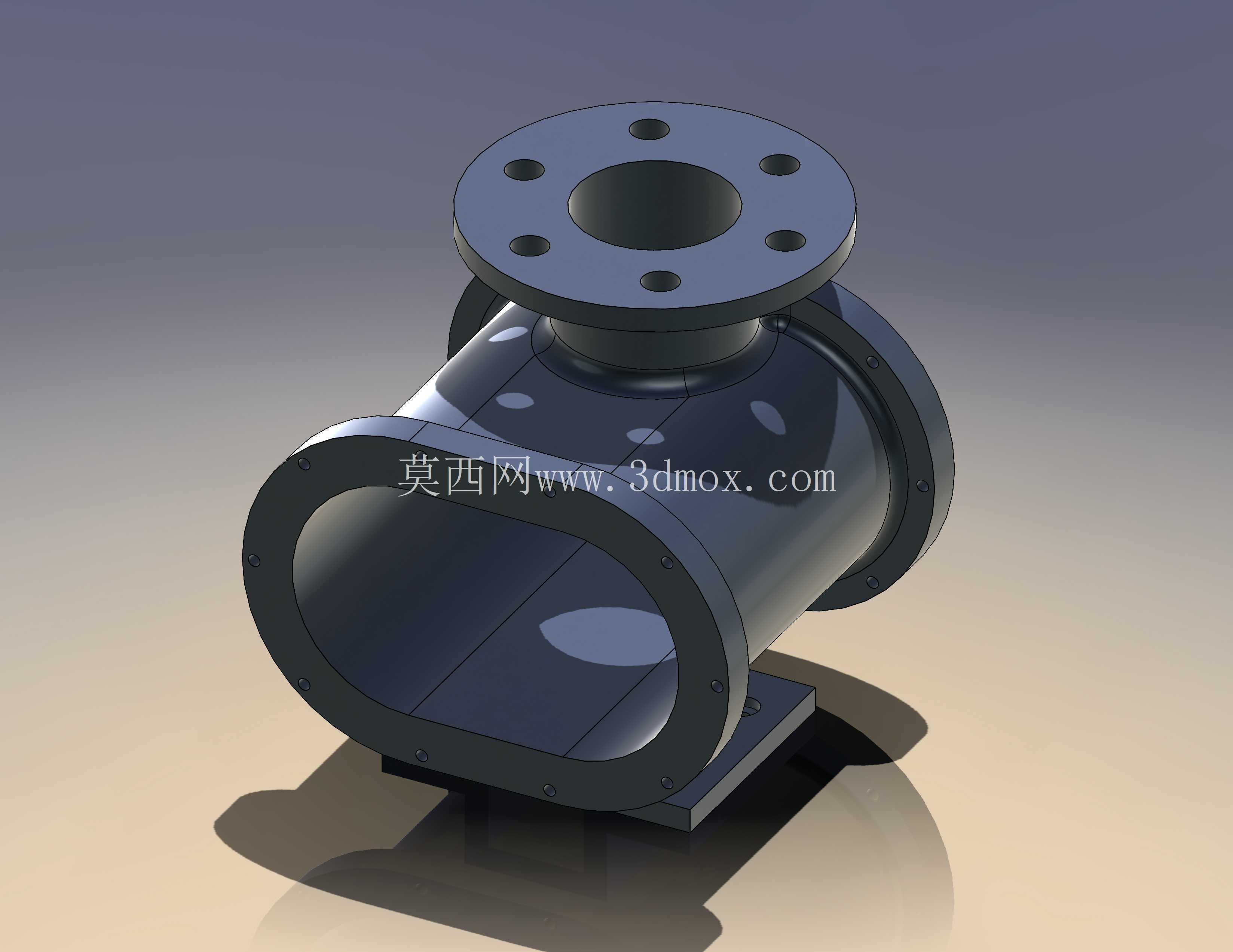

　　在流体输送管路系统的设计选型环节，三通类分流构件是介质换向、支路分流的核心承压部件，这款采用AISI1020优质碳素结构钢打造的法兰式三通构件，主要适配中低压工况下的清水、弱腐蚀性流体、润滑介质等输送场景，常见于工业循环水系统、小型液压站油路分配、暖通空调管路分支、普通化工介质输送支路等工程场景，其结构设计完全围绕现场安装、承压密封、长期运维的实际需求展开。从结构功能层面来看，该构件采用三向法兰连接结构，顶部为带标准螺栓孔的圆形法兰接口，两侧为大口径椭圆法兰对接端，底部设置一体化铸造式安装支座，可直接通过支座螺栓固定在管路支架或设备基座上，无需额外设计焊接支撑件，大幅降低现场安装的施工工作量。

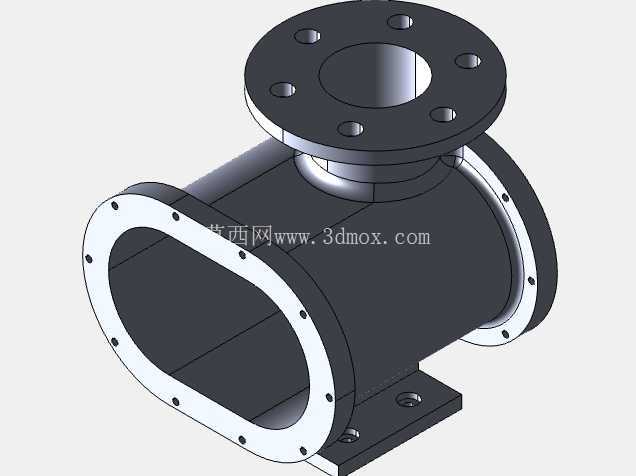

　　顶部法兰端面均匀分布6个M6规格的螺栓埋头孔，埋头孔的深度与孔径严格匹配对应规格六角头螺栓的头部尺寸，安装后螺栓头部完全沉入法兰端面以下，不会突出密封面影响垫片贴合，也能避免螺栓头部长期暴露在外部环境中出现锈蚀卡滞，后期拆卸维护时不会因为螺栓锈蚀出现无法拆解的问题。两侧大口径法兰采用椭圆式密封面设计，相比常规圆形法兰，在同等通径条件下椭圆法兰的螺栓排布更贴合管路走向的应力分布，能有效降低法兰根部的应力集中系数，在管路存在轻微振动或热胀冷缩位移时，密封面的压合均匀性更优，减少长期运行后的渗漏风险。

　　设计过程中，主体流道采用等径过渡结构，三个接口的流道交汇处做了大圆角平滑处理，没有直角突变结构，一方面可以降低介质流经三通时的局部阻力损失，减少系统的泵送能耗，另一方面也能避免介质中的固体颗粒在转角处沉积，尤其适合输送带有少量细小杂质的循环水介质，不会因为长期积垢造成流道通径缩小。主体结构的成型逻辑结合了实体建模的常用特征逻辑：基础筒体结构通过拉伸特征生成，法兰端的密封凸台采用凸台拉伸特征构建，两侧法兰的安装孔、顶部法兰的埋头孔通过切除拉伸特征完成，所有棱边位置都做了不同半径的圆角处理，其中流道内壁圆角半径根据流道直径比例设置，外壁安装棱边的圆角兼顾了铸造拔模需求与安装时的操作安全性，避免尖锐棱边划伤施工人员。从安装边界尺寸来看，顶部法兰的螺栓孔中心圆直径、法兰外径尺寸完全匹配对应通径的法兰连接标准，两侧椭圆法兰的长轴、短轴尺寸以及螺栓孔间距，适配同规格的管路法兰对接公差，底部支座的安装孔间距符合常规管路支架的安装尺寸规范，安装时不需要额外加工过渡连接件，直接与标准管路法兰、标准支架配对即可完成装配。构件的壁厚设计根据AISI1020材料的许用应力、工作压力等级做了等强度校核，法兰根部与筒体连接的位置做了局部加厚处理，抵消法兰连接时的螺栓预紧力带来的局部应力，避免长期受压后出现法兰变形导致密封失效。

　　在实际工程应用中，这类三通构件的选型需要匹配管路的设计压力、介质特性、安装空间三个核心维度，该构件采用的AISI1020材料具备良好的焊接性能与切削加工性能，现场如果需要对接口做小幅调整，可直接采用常规焊接工艺完成补焊加工，焊后不需要复杂的热处理工艺就能满足强度要求，相比铸钢材质的三通构件，加工成本更低，生产周期更短，适合中小批量的管路改造项目使用。建模过程中所有特征的参数都做了全关联设计，如果需要调整通径尺寸、法兰规格、壁厚参数，只需要修改对应特征的驱动尺寸即可完成整体模型的更新，不需要重新绘制基础草图，能大幅提高同系列不同规格三通构件的设计效率，减少重复建模的工作量。密封面的平面度公差在建模时预留了后期机加工的余量，实际生产时只需要对法兰密封面做精车加工就能达到密封要求的平面度，不需要额外的磨削工序，进一步压缩生产制造成本。
