吸尘器内置卷线轮组件结构设计

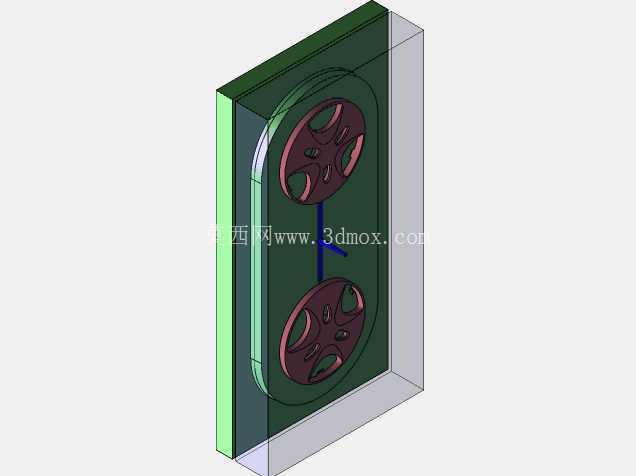

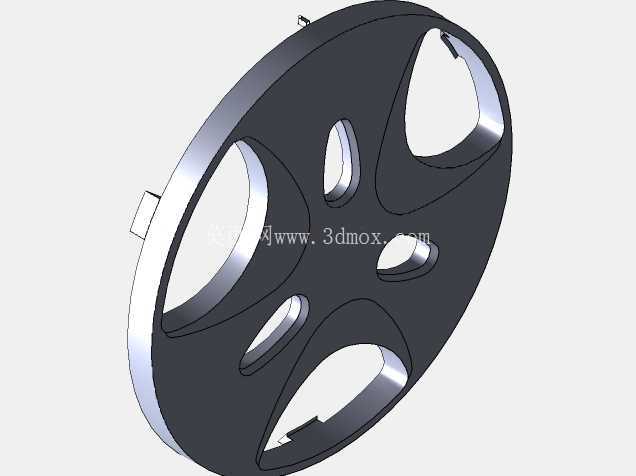

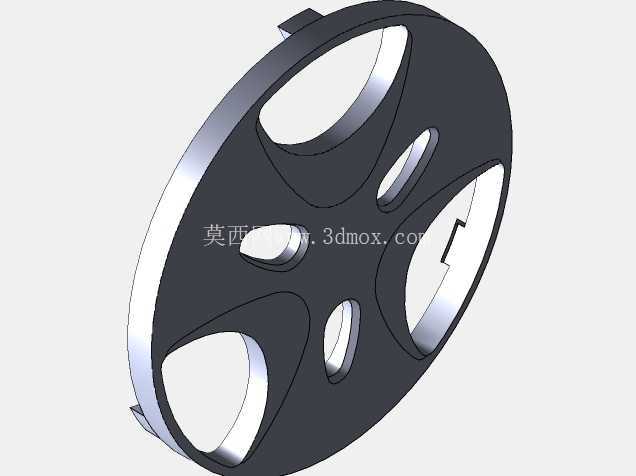

　　这套结构是卧式家用吸尘器内部的电源线收纳模块核心组件，日常使用中，用户拉出电源线接电时，卷线轮会随拉线动作同步转动，内部卷簧逐步蓄能，按下机身上的收线按键后，锁止结构脱开，卷簧释放势能带动卷线轮回转，就能自动将电源线规整收回机身内部，避免电源线外露缠绕、占用收纳空间的问题，是家用有线吸尘器必备的功能结构单元。从结构布局来看，整个组件采用立式双层卷轮设计，上下两个带辐条的轮盘同轴固定在中心转轴上，轮盘边缘做了圆弧过渡的导绳槽，电源线沿着槽位逐层缠绕，不会出现乱线、卡线的情况；轮盘外侧的辐条开孔一方面是为了减轻塑胶件的整体重量，降低卷轮回转时的转动惯量，让收线动作更顺滑，另一方面也能减少注塑生产时的材料用量，同时避免厚壁位置出现缩痕、翘曲等成型缺陷。

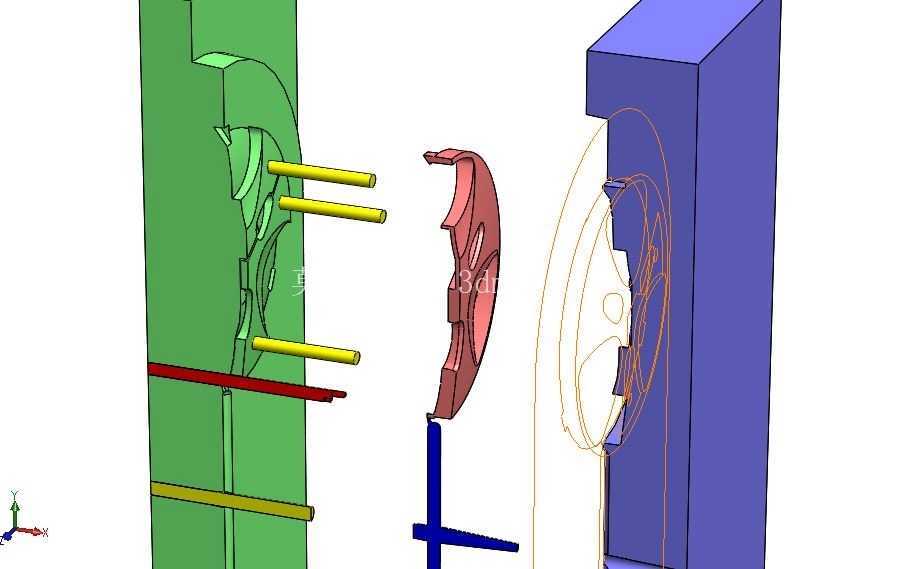

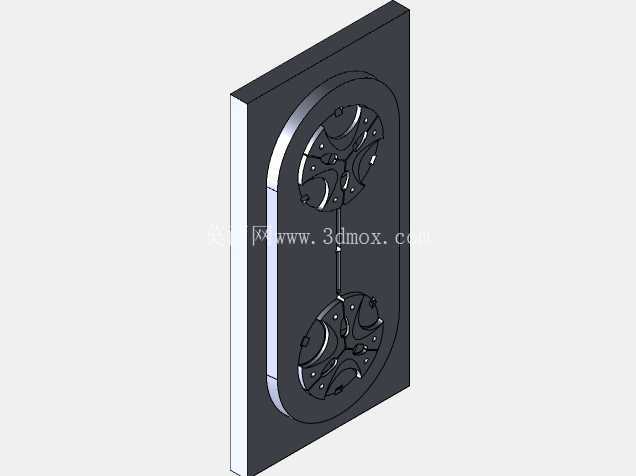

　　组件的安装依托一块立式的塑胶安装背板，背板边缘做了定位卡槽与螺丝柱，装配时可以直接卡入吸尘器机身内部的预设安装位，再通过螺丝锁紧固定，不需要额外设计复杂的转接支架，能有效压缩整机内部的安装空间占用；背板上对应卷线轮的位置做了内凹的避让腔，刚好容纳两个卷轮的回转半径，不会出现转动干涉，同时背板外侧的透明护罩可以将整个卷线结构封闭在内，避免灰尘、毛发进入卷轮缝隙卡滞转动结构，也能防止回转的卷轮触碰机身内其他走线或元器件。

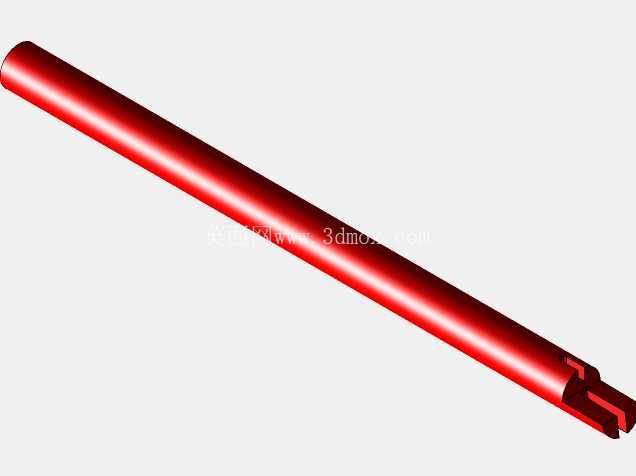

　　设计过程中首先要确认的是安装边界尺寸，整个组件的厚度需要匹配吸尘器机身的内部腔体宽度，不能超出机身外壳的内壁轮廓，否则会出现外壳装配顶起的问题；卷轮的直径要匹配所需收纳的电源线长度，常规家用吸尘器5米长度的电源线，搭配当前尺寸的双轮结构刚好可以完成整线收纳，不会出现电源线溢出槽位的情况。中心转轴的位置需要做同轴度公差约束，保证两个卷轮转动时的径向跳动量控制在合理范围内，避免转动时出现晃动、异响；卷簧的安装位设置在下方卷轮的中心腔体内，预紧扭矩需要经过反复调校，扭矩过大会导致收线速度过快，电源线末端的插头容易甩动碰伤机身或用户，扭矩过小则会出现收线无力、电源线无法完全收回的问题。

　　锁止结构的触发拨杆延伸至机身外侧的按键位置，用户按压按键时的行程需要和拨杆的动作行程匹配，保证按压力度适中，不会出现按不动或者误触发的情况。轮盘导绳槽的表面做了细微的磨砂纹理，既可以增加和电源线外皮之间的摩擦力，避免拉线时出现打滑空转，也不会因为摩擦力过大导致电源线外皮磨损。整个组件的所有塑胶件都采用卡扣加少量螺丝的连接方式，生产装配时可以快速拼接，不需要复杂的工装辅助，能有效提升产线的装配效率；同时后期维修时也可以快速拆解，更换磨损的卷簧或者损坏的轮盘，不需要整体报废整个模块，降低售后维修的成本。在实际工况验证中，这套结构需要经过数千次的拉收线循环测试，保证卷簧的弹力衰减在允许范围内，轮盘的转轴位置不会出现过度磨损导致的转动卡滞，同时在收线过程中，电源线可以整齐排列在导绳槽内，不会出现叠线、压线的情况，避免因为线体堆叠导致的卡滞问题。背板上还预留了走线缺口，电源线的内端可以从缺口位置引出连接到机身内部的电路控制板，缺口位置做了圆角护边，避免长期使用过程中割破电源线的绝缘外皮，引发用电安全隐患。
