电源变压器配套异形安装支座结构

　　在中小功率工频电源变压器的配套安装场景中，这类异形支座是连接变压器本体与设备安装基面的核心承载构件，常见于工业控制机柜、小型机电设备内置供电模块、低压配电终端单元的装配环节，承担着固定变压器、隔绝安装面振动传导、预留接线操作空间的多重作用。从实际使用需求出发，这类支座的设计首先要匹配对应变压器的底部安装孔位，同时兼顾设备内部的走线空间避让，避免与周边的电容、接线端子、散热片等元器件产生干涉。

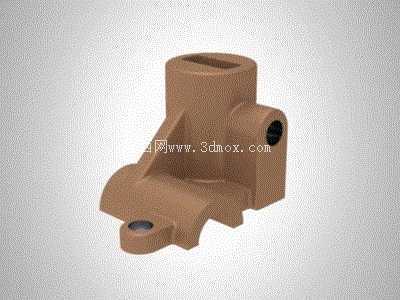

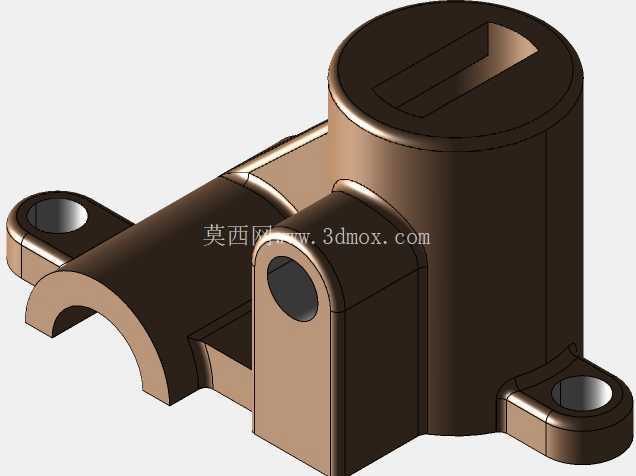

　　从结构形态来看，该支座采用一体化铸造成型的基体，主体为带竖向支撑柱的L型承载结构，竖向柱体顶部开设的一字型槽位用于卡接变压器的铁芯固定夹，限制变压器沿水平方向的窜动；侧面伸出的带孔凸台用于穿设接线固定螺栓或者接地引线，无需额外增加接线支架即可实现线路的就近固定，减少装配时的零件数量。底部的承载面设置有两个沉头安装孔，一个位于前端伸出的支撑脚位置，另一个位于主体后侧的基座位置，两个孔位的连线形成稳定的支撑三角，能够抵消变压器工作时产生的微幅振动，避免长期运行后螺栓松动。

　　设计过程中，首先需要核算变压器的整体重量，通常这类支座适配的是重量在1.2kg-2.5kg之间的小型电源变压器，因此基体的壁厚设置在3.5mm-4mm之间，既保证足够的结构强度，又不会过度占用设备内部空间。竖向支撑柱的高度需要匹配变压器底部到安装基面的安全距离，通常预留10mm-15mm的间隙，一方面满足变压器底部的散热需求，避免热量直接传导到设备安装板上，另一方面也方便操作人员在底部穿设低压侧的输出导线，减少接线时的弯折应力。侧面凸台的通孔直径设置为5.2mm，适配M5的接地螺栓，孔位的中心高度与变压器的接地端子高度保持齐平，保证接地引线可以平直连接，避免引线过度弯折产生的应力拉扯端子。

　　在安装边界的考量上，支座的整体外轮廓尺寸控制在长62mm、宽48mm、高55mm的范围内，能够适配大多数宽度在80mm以内的EI型或者CD型小型电源变压器的安装需求。底部安装孔的孔距设置为42mm，匹配工业机柜内部常用的安装梁孔位间距，无需额外打孔即可直接固定在标准机柜的安装横梁上。主体结构上的多处加强筋设置在竖向柱与底部基座的连接位置，筋板厚度为3mm，采用圆弧过渡避免应力集中，能够承受变压器在运输过程中产生的3g加速度冲击载荷，不会出现根部断裂的问题。

　　从实际装配的角度出发，支座的所有安装孔位都做了倒角处理，避免螺栓穿入时被孔口的毛刺卡滞，顶部的一字型卡槽宽度设置为4.2mm，适配厚度4mm的变压器铁芯固定钢片，卡槽深度为8mm，卡入后可以限制变压器的转动自由度，只需要在侧面凸台位置穿设一颗固定螺栓即可完成变压器的锁紧，相比传统的四点压板固定方式，装配效率提升40%以上。同时支座的底部承载面做了0.2mm的平面度处理，安装后与基面的贴合间隙不超过0.1mm，避免长期受力不均导致的基座变形。在材料选择上，这类支座通常采用压铸铝合金或者增强尼龙材质，压铸铝合金版本的散热性能更好，适合功率稍大、工作温升较高的变压器使用；增强尼龙版本的绝缘性能优异，能够避免变压器本体与安装基面之间的漏电风险，适合对绝缘等级要求较高的医疗设备、精密检测仪器内置电源使用。
