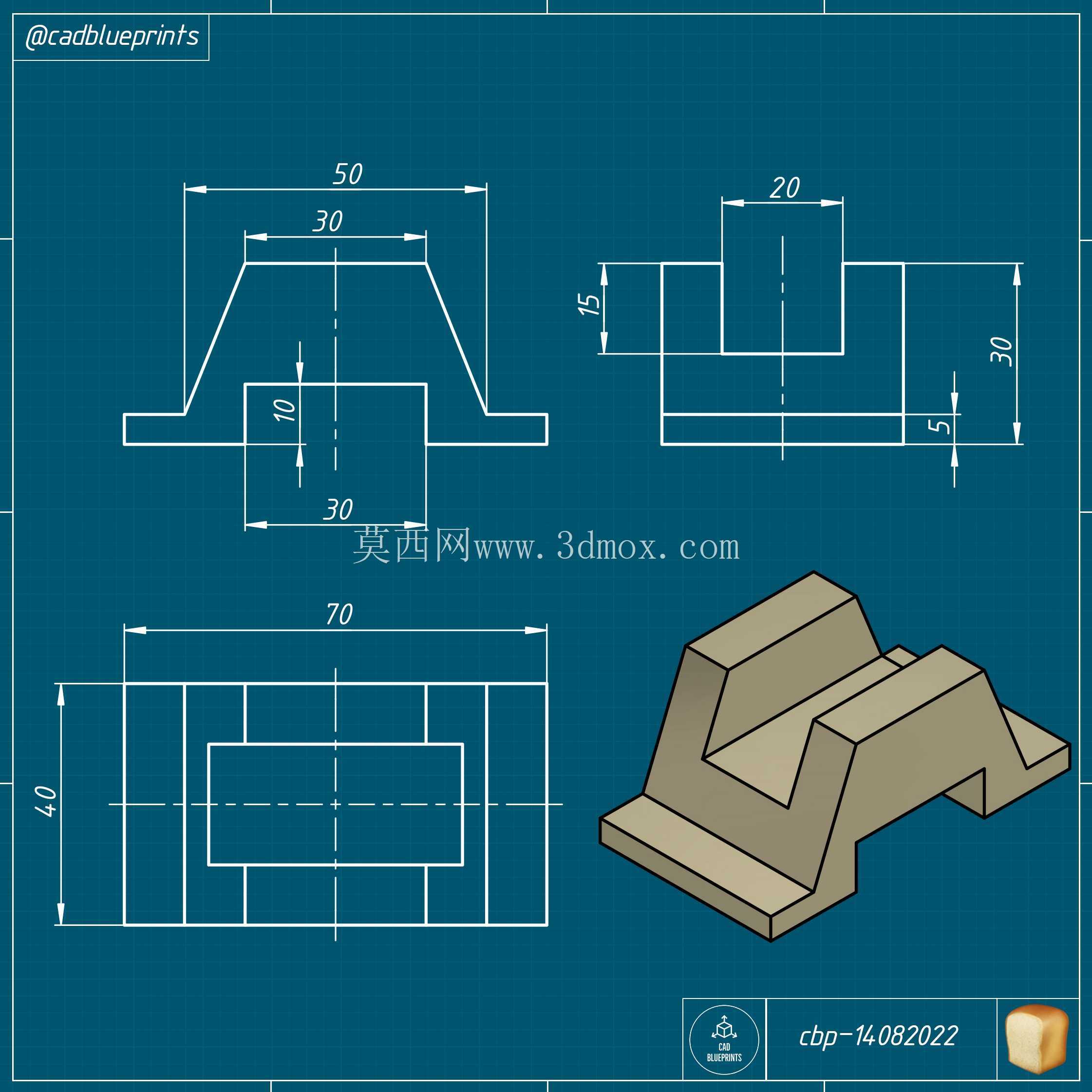

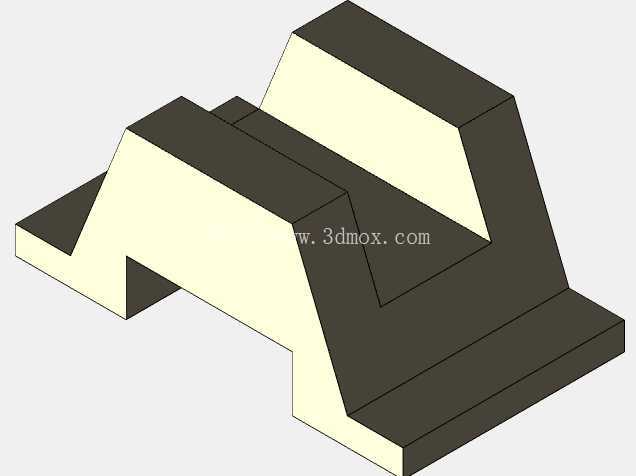

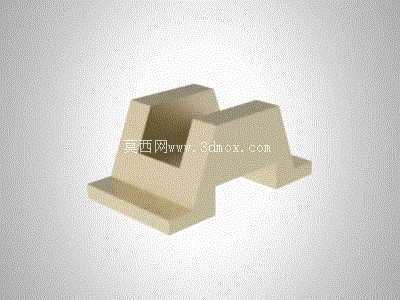

双凸台带底座承托式结构练习构件

　　这类带双侧凸台的一体式承托构件，常出现在小型工装定位、电子元器件承托、低压配电组件安装的场景中，很多时候作为设备内部的辅助支撑件使用，不需要承担大吨位的重载载荷，但对安装贴合度、相邻部件的避让间隙有比较严格的要求。从结构本身来看，底部是整面的平直安装底座，底座边缘做了小尺寸的外延设计，安装时可以通过底座上的预留孔位完成与安装基面的锁附，整面接触的设计能有效分散上部承载的压力，避免局部应力集中导致的构件变形，同时平直的底面也能降低安装时的找平难度，不需要额外加工调整垫片就能保证安装后的水平度。

　　上部的两个凸台采用非对称的高度设计，其中一侧凸台内部做了下沉的凹槽结构，这个凹槽并非减重设计，而是用来嵌装需要定位的小型组件，凹槽的内壁公差一般控制在IT7级左右，保证嵌装部件不会出现横向窜动，凹槽的深度刚好能容纳嵌装件的主体部分，不会让部件突出凸台表面影响相邻结构的装配。另一侧的凸台为实心结构，高度略低于带凹槽的凸台，主要作用是作为侧向支撑面，当嵌装在凹槽内的部件受到侧向作用力时，这个实心凸台可以提供反向的支撑力，避免嵌装件出现倾斜偏移，两个凸台之间的过渡区域采用了大圆角过渡，避免直角连接处的应力集中，在长期受交变载荷的场景下，这种圆角过渡能大幅降低构件开裂的风险。设计这类构件的时候，首先要确认被承托部件的实际外形尺寸，尤其是嵌装凹槽的长宽深参数，必须和被承托件的配合尺寸做公差匹配，过松会导致定位失效，过紧则会造成装配困难甚至压损被承托的元器件。其次要核算安装基面的可用空间，底座的外延尺寸不能超出安装边界，否则会和周边的其他组件产生干涉，很多新手在做这类练习的时候容易忽略安装边界的限制，只考虑上部结构的外形，最后做装配验证的时候才发现底座和相邻的走线槽、固定螺丝产生位置冲突。

　　另外还要考虑构件本身的成型工艺，如果是采用机加工方式制作，要保证所有的加工面都有合适的刀具进刀空间，凹槽的内角不能做成完全的直角，要预留和刀具半径匹配的圆角，否则加工时会出现清根不到位的问题；如果是采用注塑方式批量生产，还要在凸台和底座的连接处设计合理的拔模斜度，避免脱模时出现表面拉伤。从安装边界来看，这类构件的整体高度一般不会超过100mm，底座的长宽尺寸根据承载需求调整，通常控制在150mm以内，不会占用过多的设备内部安装空间，安装孔位的间距要符合通用的安装孔距标准，方便和现有设备的安装基面直接适配，不需要重新打孔加工。

　　在实际使用场景中，这类构件经常被用在小型电源模块的安装承托、传感器组件的定位固定、工装夹具的辅助支撑等位置，虽然不是设备的核心传动或承载部件，但如果结构设计不合理，很容易导致被承托的部件出现移位、接触不良等问题，进而影响整台设备的运行稳定性。做这类结构的建模练习时，不能只追求外形的相似度，要多思考每个结构特征对应的实际功能，比如底座为什么要做外延、凸台的高度差为什么是这个数值、凹槽的深度为什么不做穿，这些参数的设定都和实际使用需求直接相关，脱离功能需求的建模只是单纯的几何绘图，无法满足实际工程设计的要求。另外还要考虑构件的受力情况，虽然承载不大，但也要保证在额定载荷下，凸台的变形量控制在允许范围内，不会因为变形导致被承托部件的位置偏移，必要的时候可以在凸台的内侧增加小尺寸的加强筋，在不增加过多整体重量的前提下提升结构的刚性，加强筋的厚度不能超过主体壁厚的0.8倍，避免成型时出现缩痕影响构件的表面平整度和尺寸精度。
