双孔连接臂机械结构练习设计

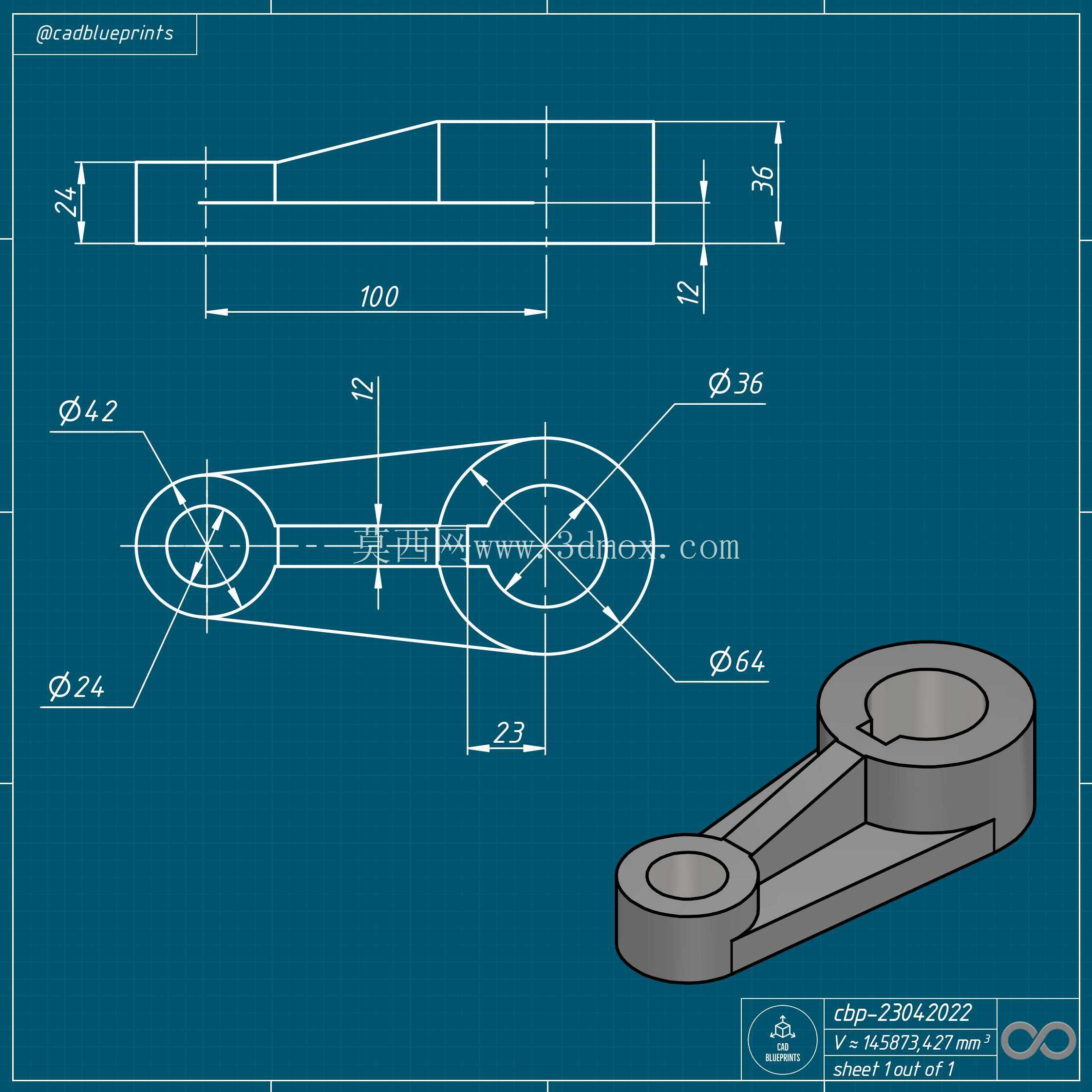

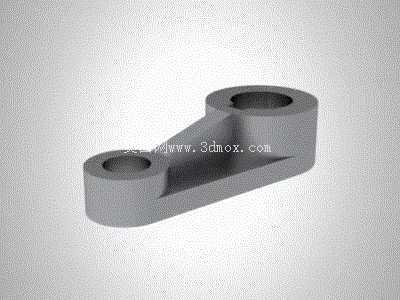

　　这类双孔连接臂结构在轻工输送线、小型自动化工装的连杆传动环节应用十分广泛，日常做结构设计时，这类零件看似简单，实则需要兼顾安装适配、受力传导、加工可行性多个维度的要求，很多刚入行的工程师容易忽略细节，导致装配后出现干涉、受力断裂或者安装对位困难的问题。从结构本身来看，两个同轴度要求较高的安装孔分别位于臂体两端，一端孔径略大，用于配合直径更大的铰接销轴，通常作为固定端与设备机架的安装座连接，另一端孔径稍小，作为活动端与执行端的连杆或者摆臂铰接，中间的连接臂采用变截面过渡设计，靠近大孔端的臂身厚度更大，因为固定端需要承受整个连杆传递的交变弯矩，在设备往复运动过程中，这个位置是应力集中的高发区域，加厚的截面可以有效降低应力峰值，避免长期运行出现疲劳裂纹。

　　设计这类零件的时候，首先要明确安装边界：两个孔的中心距是核心尺寸，直接决定了连杆机构的运动行程，一旦中心距偏差超过0.1mm，整个机构的运动轨迹就会出现偏移，轻则导致执行端定位不准，重则出现运动卡滞，烧坏驱动电机。其次是孔的公差配合，固定端的孔因为需要与销轴长期相对转动，通常采用H7间隙配合，孔壁需要预留润滑脂槽的加工空间，避免干摩擦导致销轴快速磨损；活动端的孔如果是与球头销轴配合，公差可以适当放宽，但孔口必须做C1倒角，既方便安装时销轴导入，也能去除加工毛刺，避免装配时割伤安装人员或者刮坏配套的密封件。

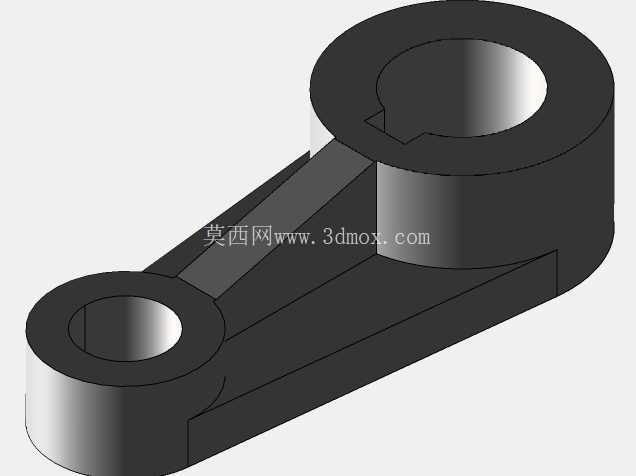

　　臂身的凹槽设计不是为了减重做的装饰结构，实际应用中这个凹槽是给相邻运动部件预留的避让空间，很多新手设计时会把臂身做成实心等厚结构，装配后才发现臂身会和旁边的传感器支架或者走线槽发生碰撞，不得不返工修模，这个凹槽的深度需要根据相邻部件的运动包络线来确定，通常预留2mm以上的安全间隙，避免设备运行振动时出现剐蹭。从加工工艺角度考虑，这类零件如果采用45号钢铣削加工，两个孔的加工必须一次装夹完成，否则二次装夹带来的同轴度误差会导致销轴安装后出现别劲的情况，臂身的过渡圆角不能小于R2，过小的圆角会在热处理环节产生应力集中，导致零件淬火时出现开裂，要是采用铝合金压铸工艺生产，臂身的拔模斜度需要控制在1°到1.5°之间，孔位的抽芯结构要做足够的强度加强，避免长期生产出现抽芯磨损导致孔位尺寸超差。

　　实际选型应用时，还要根据设备的负载情况核算臂身的抗弯强度，比如在小型气动摆台的传动结构里，这类连接臂承受的最大推力通常在500N以内，采用6mm厚度的铝合金材质就可以满足强度要求，如果用在重载的冲压设备送料机构上，就需要换成10mm以上厚度的45号钢，并且表面做发黑处理提升防锈能力。安装的时候要注意，两个孔的配合销轴必须加装防松卡簧，避免设备长期振动导致销轴窜出，臂身与安装座之间要预留0.5mm左右的轴向间隙，防止热胀冷缩导致臂身被夹死，无法正常摆动。很多人做这类练习模型的时候，只会照着外形画个大概，忽略了这些工程实际中的细节，真正用到生产里就会出现各种问题，做结构设计从来不是画个好看的外形就行，每一个尺寸、每一个倒角、每一个凹槽都要有对应的工程意义，要结合实际的装配场景、加工工艺、受力情况反复调整，才能做出真正能用的零件。
