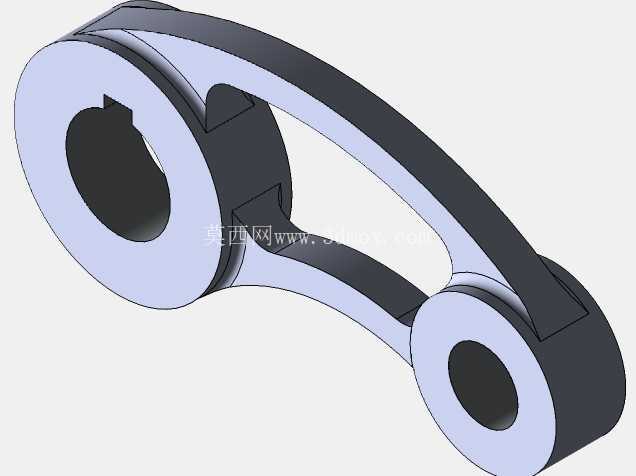

双孔连接摇臂类机械练习构件

　　这类双孔铰接摇臂构件，在轻工输送设备、小型自动化执行机构、手动工装夹具的传动链路里十分常见，核心作用是在两个固定铰接点之间传递往复摆动力，把输入端的小角度转动转化为输出端的定轨迹位移，不会出现传动卡滞或者侧向受力偏磨的问题。从结构设计逻辑来看，构件整体采用等强度弯臂构型，两个端部的同轴铰接孔是核心功能面，孔内壁预留了标准衬套安装余量，实际装配时可以压入铜基自润滑衬套，降低铰接销轴转动时的磨损速率，延长构件整体的维护周期。两个铰接孔的外圆部分做了加厚凸台处理，凸台厚度比中间连接臂的截面厚度高出30%左右，能够抵消销轴传递径向载荷时产生的局部应力集中，避免孔口位置在长期交变载荷下出现疲劳裂纹。

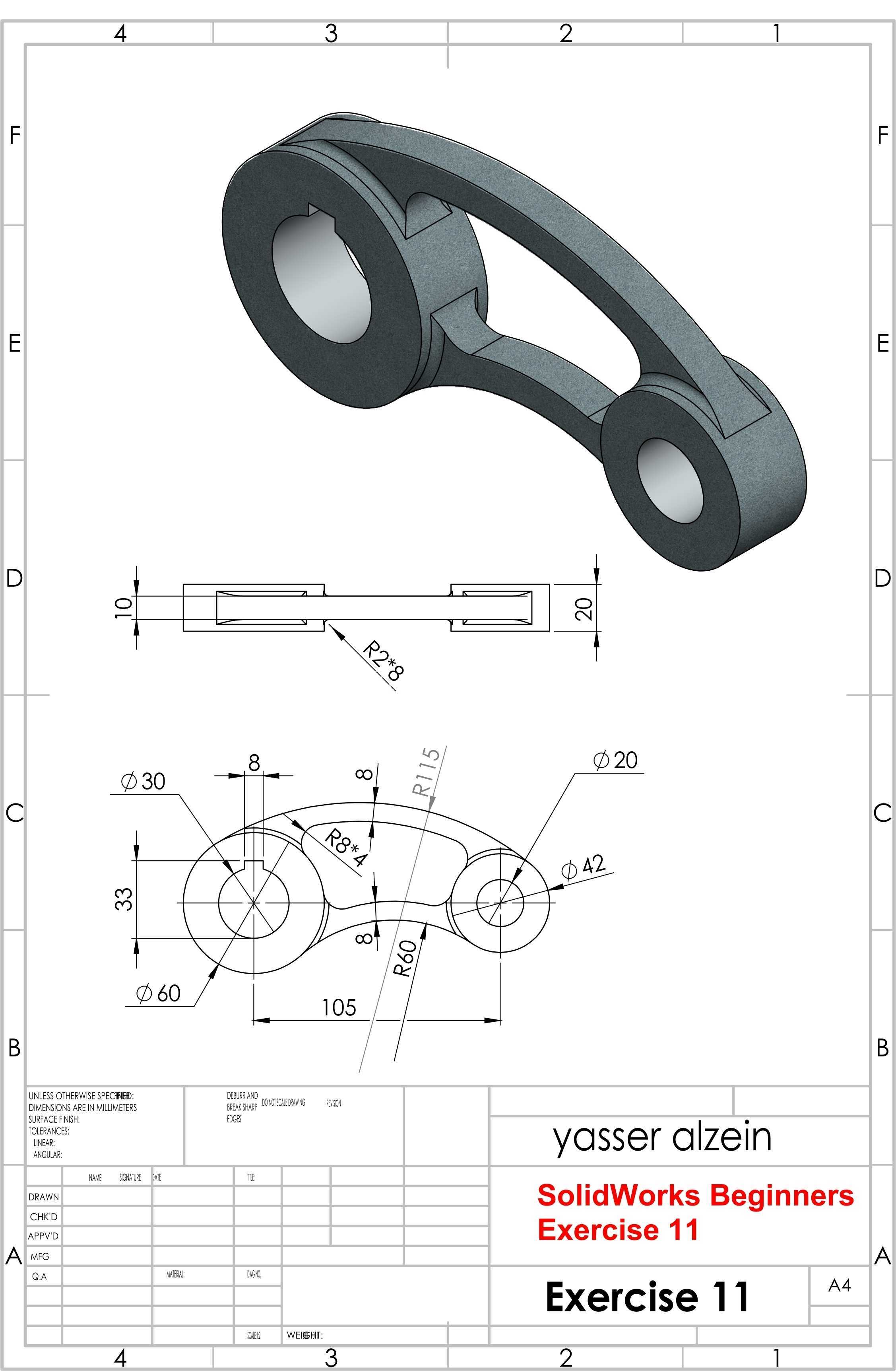

　　中间连接臂的截面采用工字形轻量化设计，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身重量，也减少了摆臂往复运动时的惯性冲击，让传动过程更平稳。在安装边界层面，两个铰接孔的中心距是核心安装尺寸，设计时严格控制中心距公差在±0.02mm范围内，同时保证两个孔的轴线平行度公差不低于0.01mm/100mm，避免装配后出现销轴别劲、转动阻力过大的问题。孔的端面与臂身侧面的垂直度也做了明确公差要求，保证安装时铰接件的端面能和配套支座的定位面完全贴合，不会出现装配间隙导致的传动窜动。

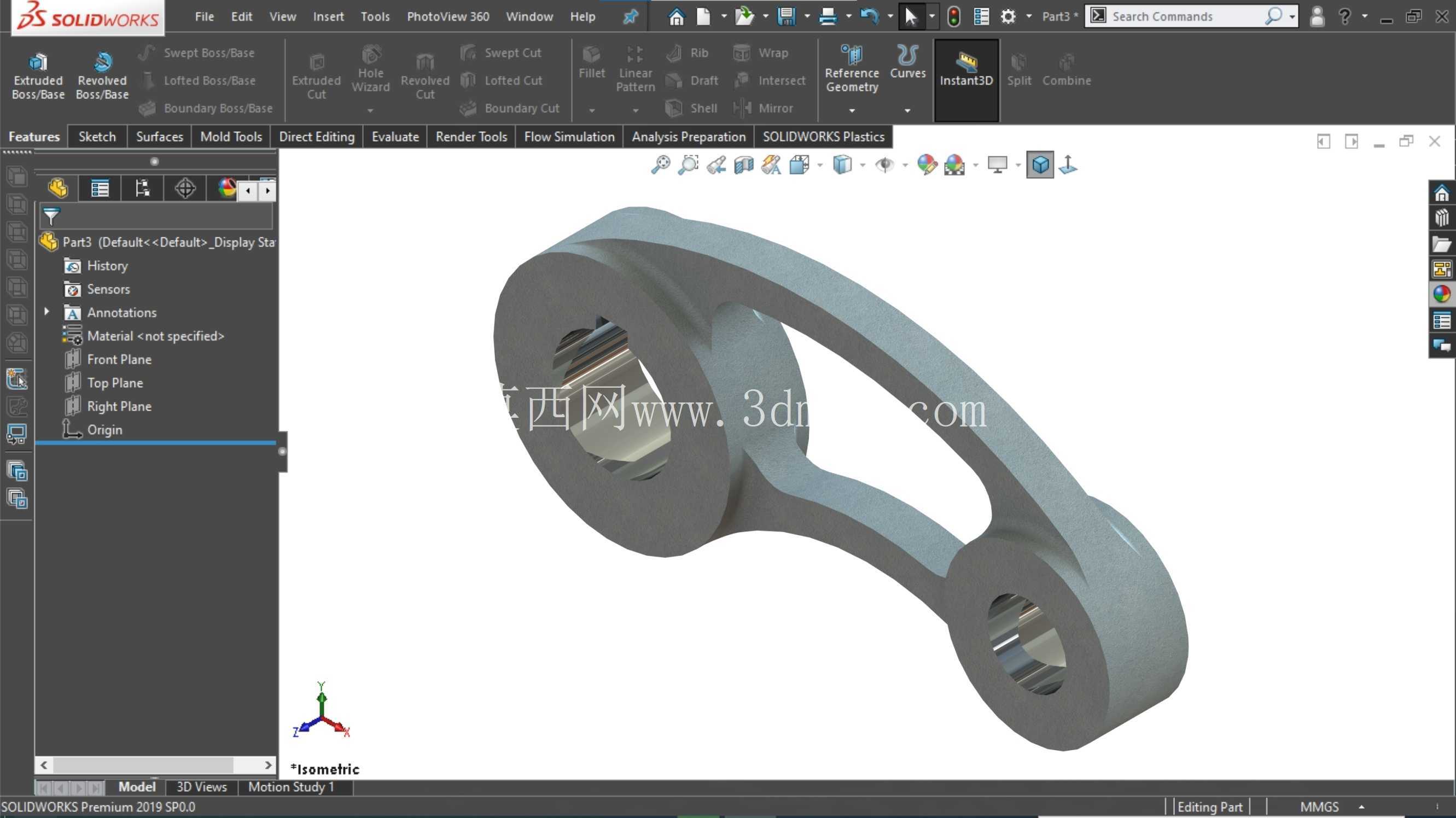

　　构件的所有棱边都做了R2-R3的圆角过渡处理，一方面是消除加工过程中产生的锐边毛刺，避免装配调试时划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳性能。从实际应用场景来看，这类构件常被用在小型包装设备的料仓启闭机构、工装夹具的联动锁紧机构、小型输送线的拨料摆臂机构中，工作时摆动频率通常在每分钟30-60次，传递的径向载荷不超过5kN，完全能满足常规轻工自动化设备的传动需求。建模过程中需要重点关注两个铰接孔的同轴度、中心距尺寸约束，以及臂身过渡曲面的顺滑性，避免出现曲面褶皱、壁厚突变的问题，否则后续生成工程图或者导入CAM软件做加工编程时，容易出现特征识别错误。

　　另外在做结构校核时，需要重点验算臂身与端部凸台连接位置的弯曲应力，因为这个位置是整个构件受力时弯矩最大的区域，要保证该区域的安全系数不低于2.5，才能满足长期往复运动的使用要求。构件表面没有多余的装饰性特征，所有结构都服务于传动受力需求，没有冗余设计，非常适合作为三维建模初学者掌握拉伸、凸台、圆角、孔特征命令的练习案例，通过建模练习可以快速理解机械传动构件的设计逻辑，掌握公差配合、安装边界的基本设计原则，为后续设计更复杂的传动构件打下基础。
