蓝色铰接式安装固定连接支座结构

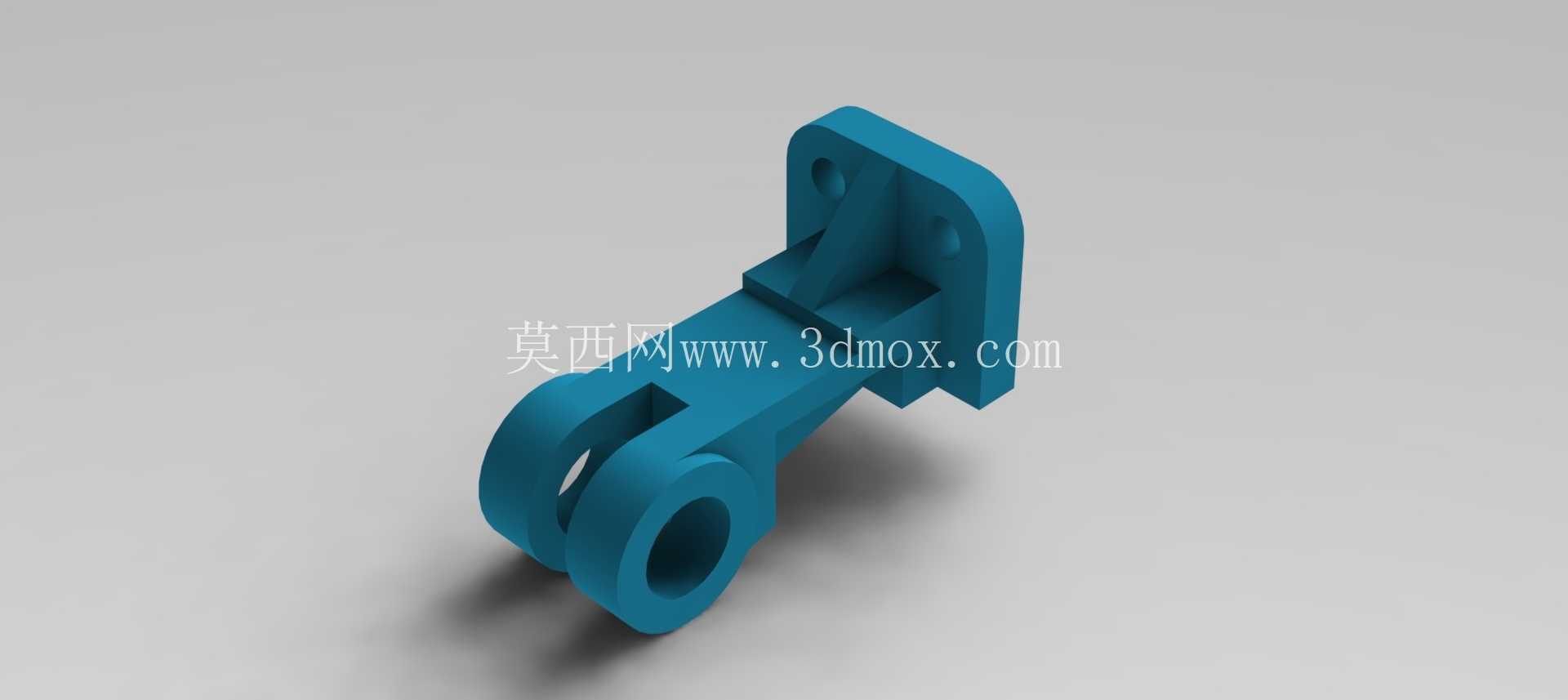

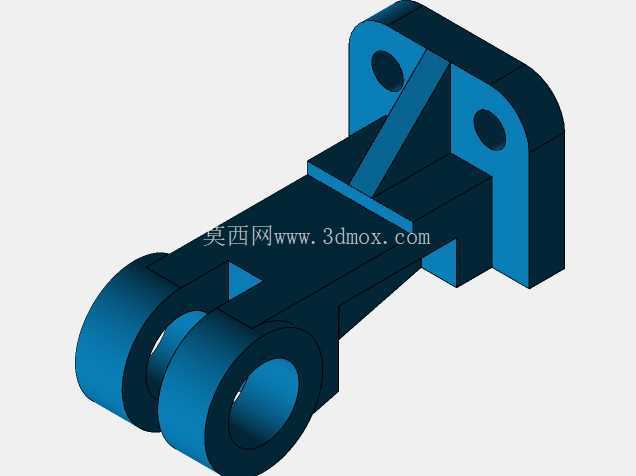

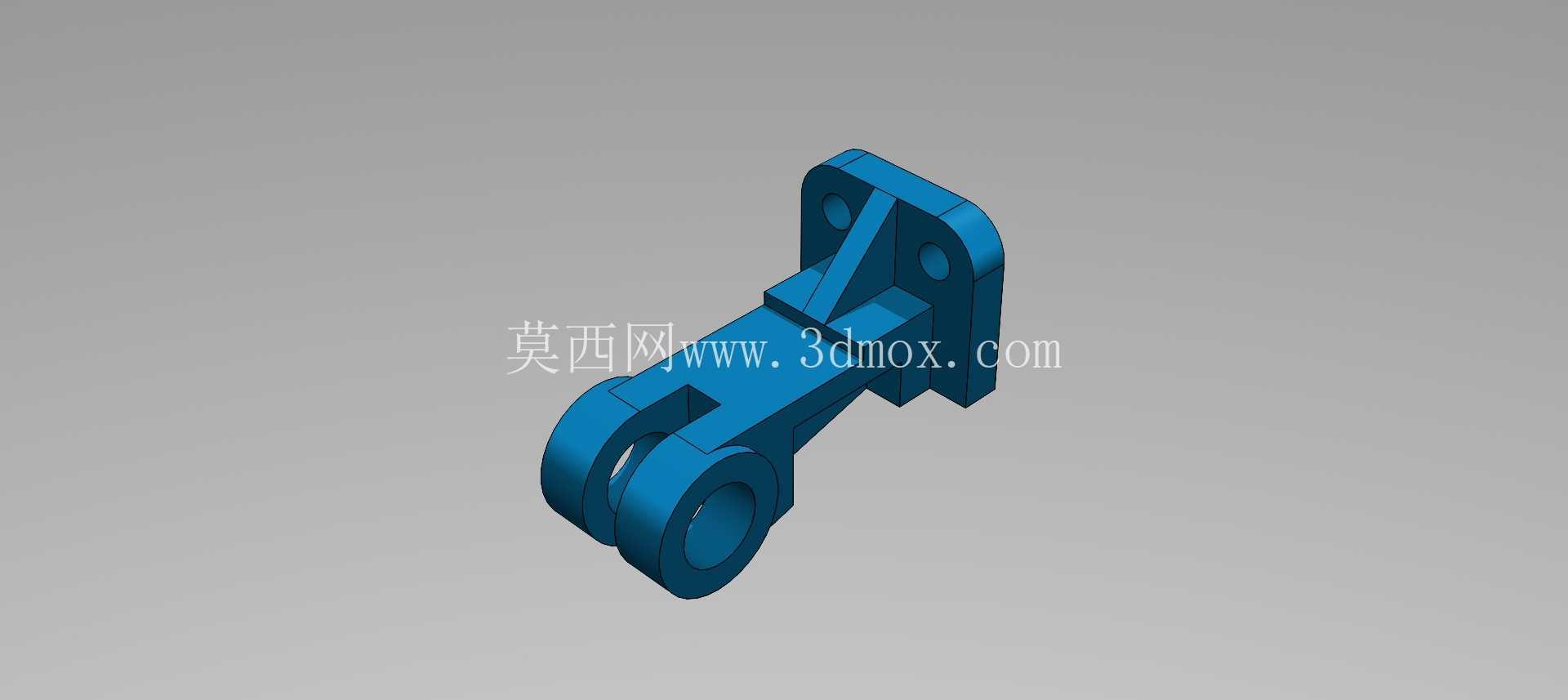

　　这类带安装法兰的铰接支座，在轻工自动化输送线、小型工装夹具的摆动机构里应用十分普遍，日常做设备改造时经常会碰到需要定制这类支座的场景，核心作用是为摆动类执行件提供稳定的铰接支撑点，同时通过法兰面完成与设备机架的刚性固定，避免铰接部位在反复交变载荷下出现松动偏移。从结构功能来看，支座一端的带孔法兰板是安装基准面，板上预留的两个安装孔可适配常用的内六角圆柱头螺钉，安装时需要保证法兰面与机架安装面的平面度公差控制在0.1mm以内，否则铰接孔的轴线会出现偏斜，导致配套的铰接销轴出现偏磨，大幅缩短构件使用寿命。另一端的双叉耳结构是核心铰接部位，叉耳中间的贯通孔用于穿装铰接销轴，孔的内径公差一般取H7级，和销轴的g6公差形成间隙配合，保证铰接转动时无卡滞，同时配合间隙控制在合理范围，避免转动过程中出现过大的旷量。双叉耳和安装法兰之间的连接筋板做了加厚过渡处理，筋板的厚度根据支座的额定载荷做匹配，日常应用场景下，这类支座的额定径向载荷一般在500N到1200N区间，足够支撑小型气动摆杆、检测探头摆动架这类轻载执行构件的受力需求。

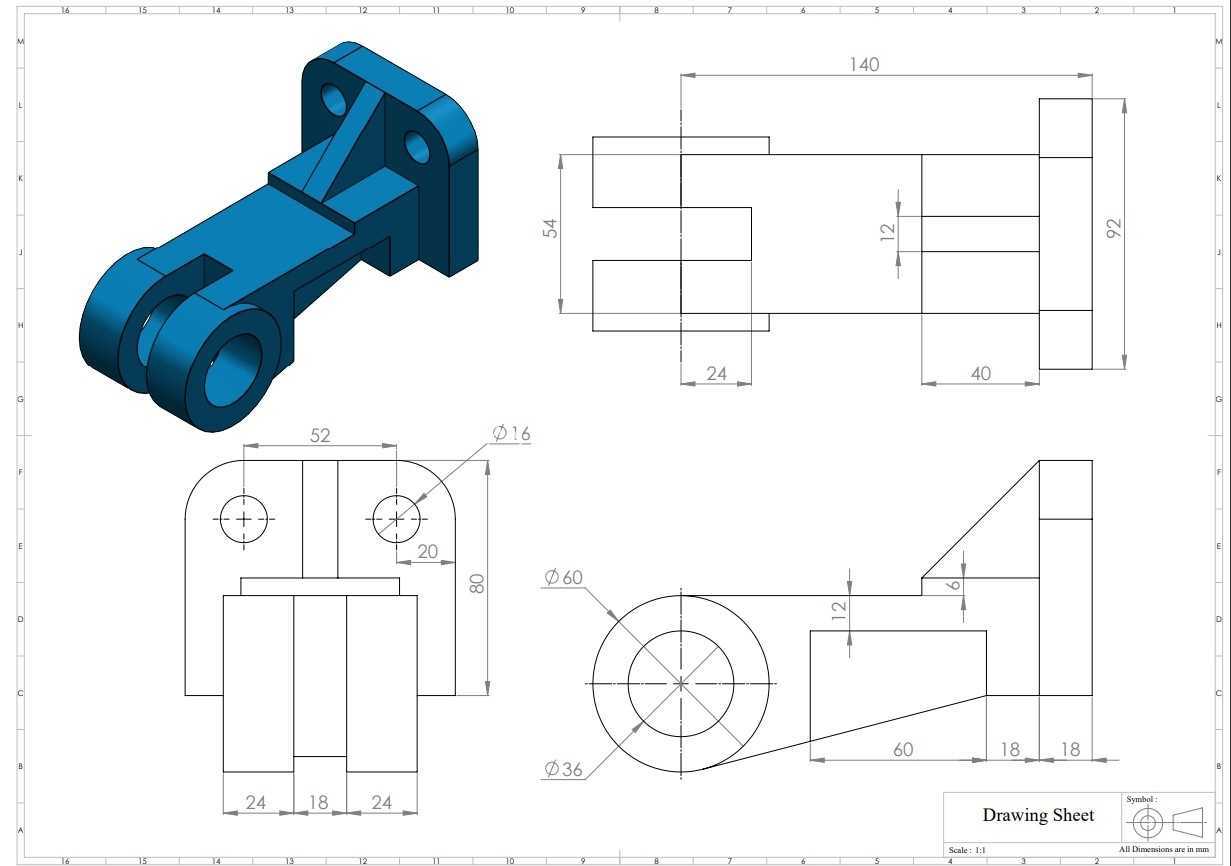

　　设计这类支座的时候，首先要确定的是铰接孔的中心高，也就是铰接孔轴线到法兰安装面的垂直距离，这个尺寸直接决定了配套摆动构件的运动轨迹边界，一旦尺寸出现偏差，整个摆动机构的行程就会出现错位，甚至会和周边其他构件发生运动干涉。其次要确认法兰安装孔的孔距，孔距需要和机架上预留的安装螺孔位置完全匹配，否则现场安装时会出现无法对位的问题，一般这类小型支座的安装孔距会取30mm到50mm的常用规格，适配标准的铝型材机架或者钢板焊接机架的安装需求。另外双叉耳的开口宽度需要和配套的摆杆端部厚度匹配，开口宽度比摆杆厚度大0.2mm到0.3mm即可，间隙过大会导致摆动时摆杆出现侧向窜动，间隙过小则会出现装配卡滞的问题。

　　从安装边界来看，这类支座的整体长度一般控制在80mm到120mm区间，法兰板的外形尺寸不会超过50mm×40mm，不会占用过多的设备安装空间，适合在设备内部空间局促的位置布置。建模过程中需要注意几个工艺细节：所有的棱边都要做R1到R2的圆角过渡，避免应力集中，尤其是筋板和法兰、叉耳连接的位置，直角过渡很容易在交变载荷下出现应力开裂；铰接孔的两端要做C1的倒角，方便销轴装配时顺利导入，同时也能去除孔口的毛刺，避免装配时刮伤销轴表面；法兰安装孔的孔口要做沉头孔设计，沉头深度要适配所选螺钉的头部高度，保证螺钉安装后头部不高出法兰安装面，避免法兰面和机架贴合时出现间隙。

　　实际应用中，这类支座常和销轴、轴用挡圈、自润滑衬套配合使用，在铰接孔内压装铜基自润滑衬套可以大幅降低铰接转动的摩擦阻力，同时减少销轴和支座本体的磨损，维护时只需要更换衬套即可，不需要整体更换支座，能有效降低设备的维护成本。在一些有防尘需求的场景下，还可以在叉耳的外侧加装防尘端盖，避免粉尘、碎屑进入铰接孔内部，加剧衬套的磨损。做结构校验的时候，重点要校核两个部位的强度：一个是法兰安装孔的挤压强度，避免螺钉锁紧时或者受载时安装孔出现变形；另一个是叉耳部位的剪切强度，保证在最大额定载荷下叉耳不会出现断裂变形，同时还要校核筋板的抗弯强度，避免支座受载时连接部位出现弯曲变形，导致铰接轴线偏移。
