带立板铰接座安装固定结构件

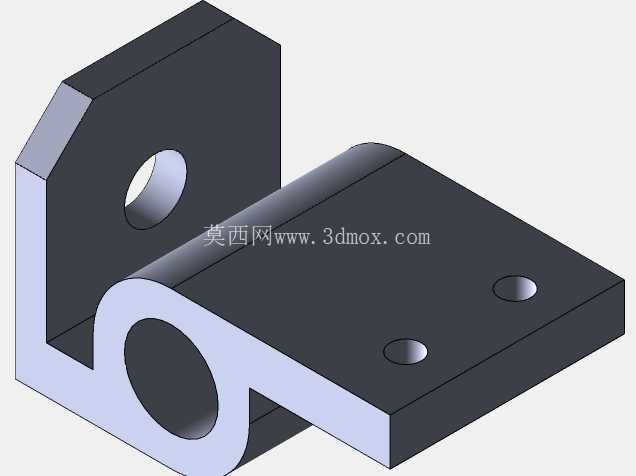

　　水平基体上设置了两个同轴的沉头安装孔，用于通过内六角螺栓将整个零件固定在设备的安装基准面上，孔位的同轴度公差控制在0.02mm以内，可保证安装后零件基准面与设备安装面完全贴合，不会出现安装翘曲导致的受力偏载问题；基体一侧集成了半开放的圆筒形铰接套，套内孔为精加工面，表面粗糙度达到Ra1.6，可与配套的铜套或者滚动轴承直接配合，铰接套的壁厚经过受力校核，在承受1200N径向载荷的情况下，变形量不超过0.01mm，完全满足小型摆动机构的载荷需求。该结构件属于小型设备配套的铰接安装类五金零件，在轻工自动化输送线、小型工装夹具、非标检测设备的摆动工位中应用广泛，主要承担转动副连接与基体承载的双重作用，可实现相邻构件之间的定轴摆动动作，同时为配套的转动销轴提供稳定的安装支撑，避免运动过程中出现销轴窜动、支撑刚度不足的问题。从功能特性来看，零件主体分为两个核心功能区域：下部的水平安装基体与上部的立式铰接耳板。

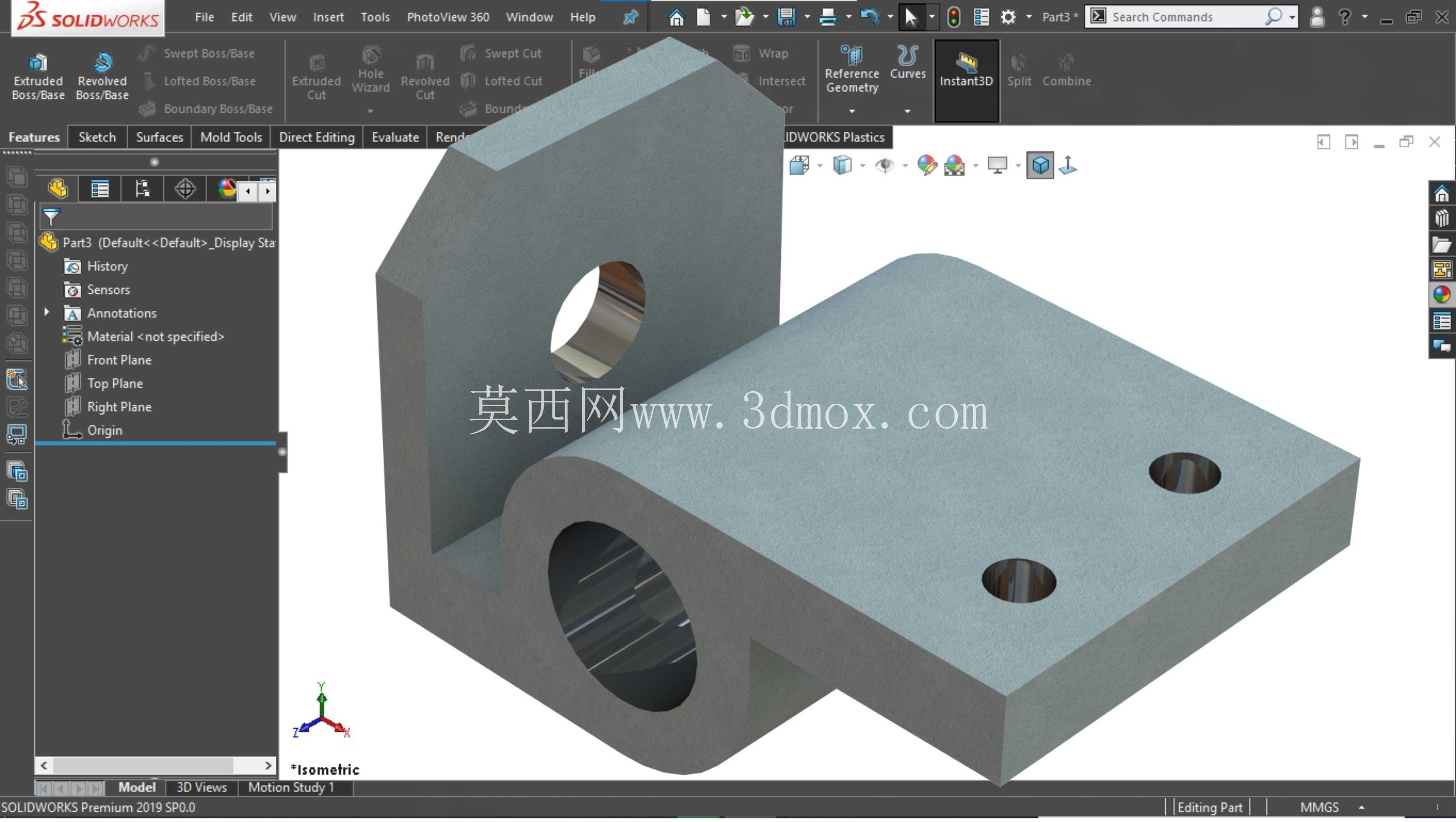

　　上部的立式耳板与水平基体为一体化结构，耳板上开设了一个贯通的光孔，该孔与下部铰接套的轴线保持空间垂直，可用于安装限位销或者辅助连接杆，实现摆动角度的机械限位，或者联动其他辅助构件完成复合动作，耳板的外侧做了15°的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在装配过程中起到导向作用，方便相邻构件的快速对位。从设计思路来看，该零件采用一体化铣削成型的工艺方案，整体材质选用常用的45号钢，后续可根据使用场景做发黑或者镀锌表面处理，兼顾结构强度与加工经济性；建模过程中优先以安装基准面作为第一草图基准，先绘制水平基体的轮廓特征，再通过拉伸凸台生成基体主体，之后依次拉伸生成铰接套与立式耳板结构，所有孔位特征均采用异形孔向导生成，保证孔位的尺寸精度与工艺合理性，零件的所有棱边均做了R0.5的圆角过渡，避免应力集中导致的零件断裂问题，尤其是铰接套与基体连接的位置，做了额外的加强圆角处理，可大幅提升交变载荷下的零件使用寿命。

　　从安装边界尺寸来看，水平基体的长度方向尺寸为62mm，宽度方向尺寸为48mm，整体安装后距离基准面的最大高度为57mm，铰接套的内孔直径为18mm，适配直径18mm的标准销轴，两个安装孔的中心距为30mm，适配M6的内六角圆柱头螺栓，上部耳板的光孔直径为8mm，耳板的厚度为12mm，整个零件的重量约为0.32kg，不会给安装基体带来额外的负重负担。在实际装配过程中，需要先将铰接套内的配合件预装完成，再通过两个安装孔将零件固定在设备基准面上，固定时需要采用对角拧紧的方式锁紧螺栓，避免零件出现安装偏移，装配完成后需要检测铰接销轴的转动灵活性，保证转动过程中无卡滞、无旷量，耳板上的辅助孔可根据实际使用需求选择安装限位螺钉或者联动杆，不需要时也可作为工艺吊装孔使用，方便零件的转运与装配。

　　这类小型铰接固定件虽然结构不复杂，但在非标设备中属于用量较大的基础连接件，建模时需要充分考虑加工工艺性与装配便利性，避免出现无法加工或者装配干涉的问题，比如该零件的铰接套内孔没有设计成盲孔结构，就是为了方便销轴的拆卸与维护，安装孔采用沉头设计，可保证螺栓头部不高出零件基准面，避免与其他运动构件发生干涉，所有特征的尺寸公差都按照通用机械加工的经济精度设定，不需要额外的精加工工序就能满足使用要求，可有效降低零件的加工成本，适配批量生产的需求。
