双通对接式绝缘连接基座结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:894901
  • 双通对接式绝缘连接基座结构设计
  • 双通对接式绝缘连接基座结构设计
  • 双通对接式绝缘连接基座结构设计

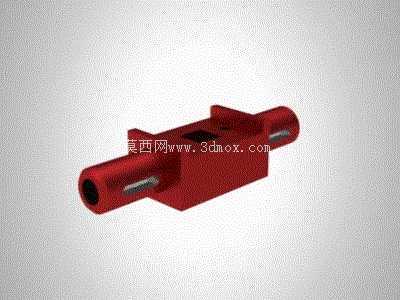

  该构件为电子线路对接场景下的绝缘支撑连接部件,常见于小功率电源变换模块的次级输出端接线工位,承担线路对位、绝缘隔离、结构支撑三重作用,在低压直流供电回路的端子对接环节应用广泛,可避免接线端裸露引发的短路风险,同时为插接端子提供稳定的安装基准。从结构设计逻辑来看,主体采用对称式布局,中部为矩形承载基座,两侧延伸出同轴的中空圆柱筒体,筒体内部为穿线通道,可容纳单芯或多股导线穿过,筒体侧壁预留的扁形槽位为端子卡接位,用于固定插接触片,防止插片在反复插拔过程中出现转动或轴向窜动。

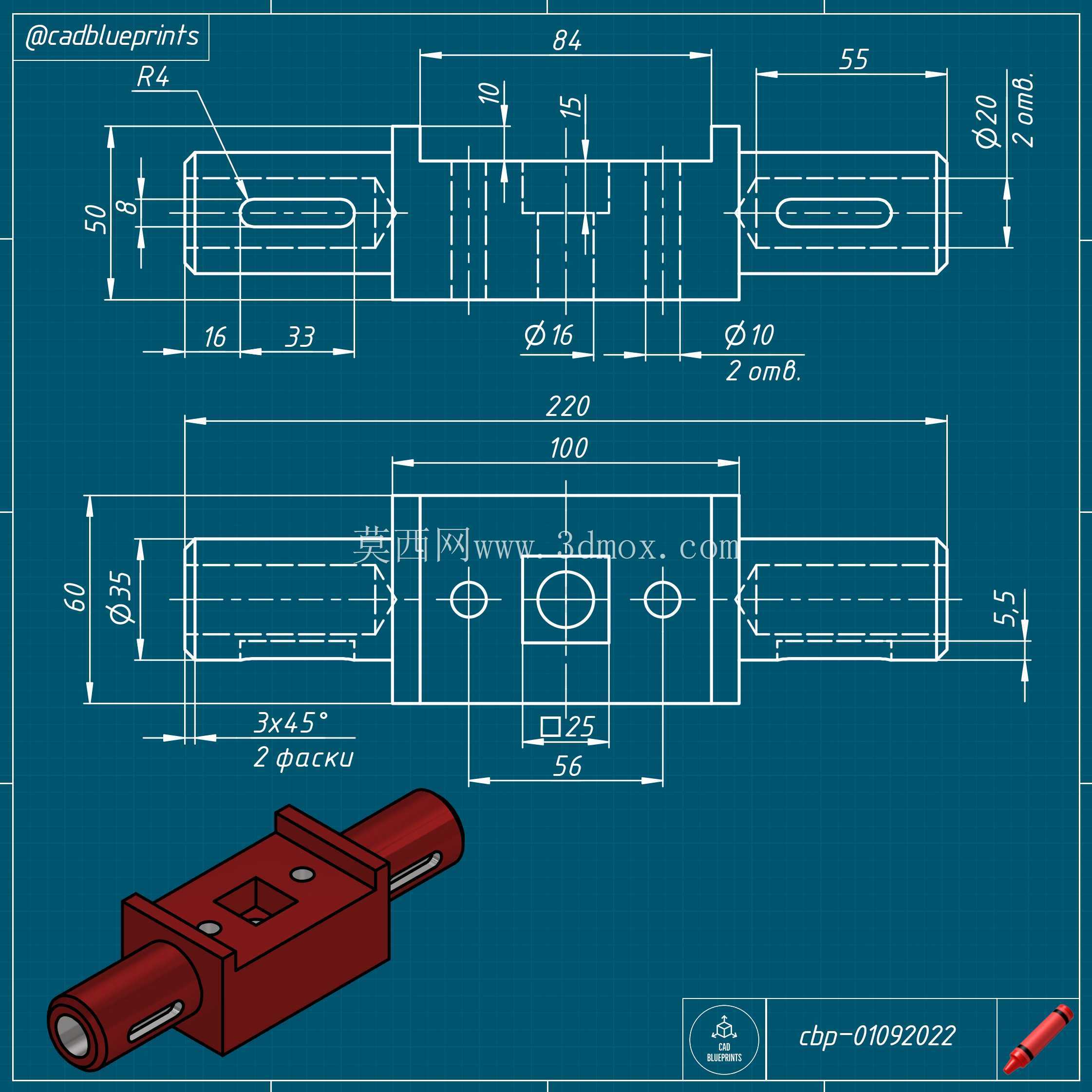

  中部矩形基座的上下平面为安装贴合面,可通过卡扣或粘接方式固定在PCB板或设备绝缘安装板上,基座的厚度经过匹配计算,刚好满足两侧筒体的同轴度支撑要求,不会因壁厚不足导致筒体受插拔力时出现弯折变形。外形尺寸方面,两侧筒体的外径一致,中空通道的内径匹配常规2.5平方毫米导线的穿入需求,筒体伸出基座的长度满足标准插簧端子的压接后插入深度,不会出现端子外露或插入不到位的情况;中部基座的宽度略大于筒体外径,两侧留出的凸肩可作为安装时的定位挡边,安装时贴靠设备壳体的预留孔位边缘即可快速完成对位,无需额外调整位置。

  设计过程中优先考虑绝缘性能与结构强度的平衡,主体壁厚均匀,避免出现壁厚突变导致的注塑成型缺陷,所有棱角处均做小圆角过渡,既可以减少注塑时的应力集中,也能避免装配时划伤导线绝缘层。筒体与中部基座的连接位置做了加厚处理,可承受至少50N的轴向插拔力而不出现断裂,满足日常接线、维护过程中的反复插拔需求。从实际使用场景出发,该构件不需要额外的金属紧固件,依靠自身结构的卡接即可完成固定,装配效率高,适合批量生产的电源类产品使用,在小功率适配器、低压控制电源、信号隔离模块的接线端都能见到同类结构的应用。

  穿线通道的内壁做了光滑处理,导线穿入时不会刮伤线皮,通道的同轴度公差控制在0.1mm以内,保证两侧对接的端子可以精准对齐,减少接触电阻过大引发的发热问题。中部基座的底面设计有浅定位槽,安装时可与安装板上的定位凸台配合,防止构件在使用过程中出现横向移位,即使设备受到振动冲击,也能保持接线位置的稳定。两侧筒体的端部做了倒角导向,方便插接头快速对准插入,降低装配时的对位难度,适合流水线快速装配作业。整个构件没有多余的冗余结构,所有结构特征都服务于接线对接的功能需求,没有为了外观增加不必要的曲面或凸起,最大限度降低了成型难度与材料消耗,在满足使用强度的前提下控制了制造成本。
