带双安装耳立式铰接支座结构设计

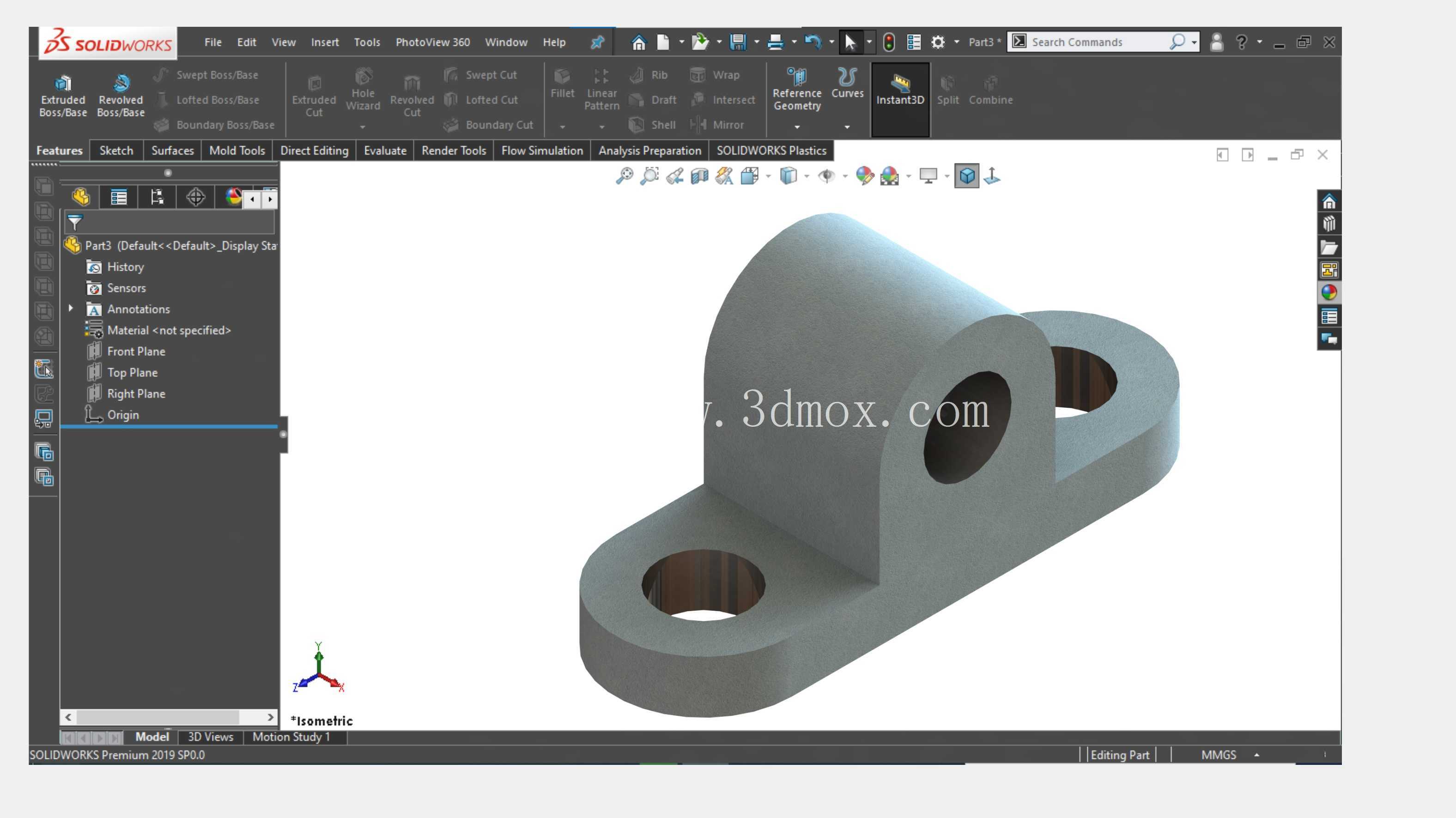

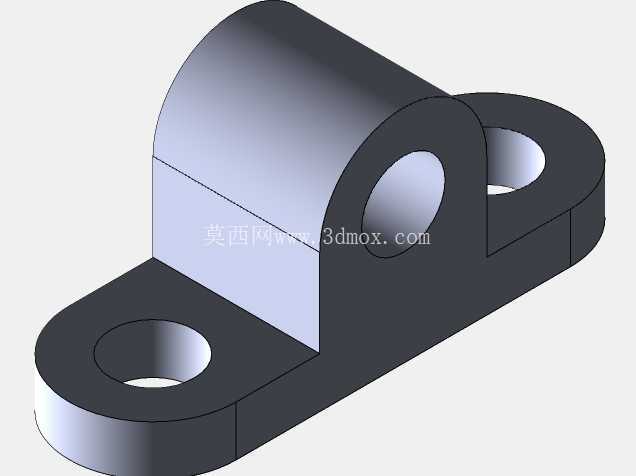

　　这类带双安装耳的立式铰接支座，在轻工输送线、小型工装夹具台、非标自动化料架的铰接点位应用十分普遍，日常做设备改型时经常会碰到这类零件的选型或重新设计需求。从结构功能来看，底部两个带通孔的安装耳主要承担整机固定作用，安装时可穿过内六角螺栓或膨胀螺栓，将支座牢牢锁在设备安装基面、型材框架面或者混凝土预埋板上，两个安装耳的孔位同轴度、安装面平面度直接决定后续铰接部件的运转顺畅度，要是安装面平面度超差，锁紧紧固件后支座立臂会出现偏斜，后续穿入铰接销轴后会出现卡滞、磨损加剧的问题。

　　设计这类支座的时候，首先要明确铰接端的负载方向：这个零件的立臂是垂直于底部安装面布置的，铰接孔的受力方向以径向载荷为主，主要承受铰接部件传递的竖向压力与小幅水平摆动力，所以立臂与底板衔接的位置做了圆弧过渡，避免直角处出现应力集中，在长期交变载荷下出现开裂问题。很多新手建模的时候容易忽略这个过渡圆角，直接做直角衔接，实际做有限元受力分析的时候就能看到，直角位置的应力值会比圆弧过渡区域高2-3倍，设备运行久了很容易从衔接处断裂。

　　从安装边界来看，底部两个安装耳的中心距要匹配所安装的型材槽距或者设备预留安装孔位，一般如果是配4040铝型材框架的话，安装耳中心距会设为40mm或者80mm，刚好对齐型材的中心槽位；如果是焊接在钢结构机架上，中心距可以根据负载大小调整，负载越大两个安装耳的间距要适当加宽，提升支座整体的抗倾覆能力。铰接孔的内径要匹配标准销轴的外径，一般会选H7的公差配合，保证销轴穿入后既能灵活转动，又不会出现过大的径向窜动，孔的内壁如果是用于频繁摆动的工况，还需要设计油槽或者预留铜套安装位，减少铰接面的磨损，延长零件使用寿命。

　　建模过程中要注意几个工艺细节：首先是所有锐边都要做倒钝处理，不仅是为了安装时避免划伤操作人员，也是为了消除机加工过程中产生的边缘应力集中；其次是安装耳的通孔要做沉头设计吗？不对，这个零件的安装耳是平底通孔，如果是用内六角圆柱头螺栓固定的话，需要在孔的上端面锪平沉孔，让螺栓头可以完全埋入零件表面，不会突出影响其他部件的安装；如果是用六角头螺栓固定，就不需要做沉孔，但要保证孔周边的平面度，避免螺栓锁紧时出现偏斜。另外立臂的厚度要根据铰接负载来核算，一般如果铰接端承受的径向载荷在500N以内，立臂厚度选8-10mm的Q235钢板焊接或者整块6061铝铣削就足够，要是负载超过1000N，就要适当加厚立臂，或者在立臂两侧加加强筋，提升整体刚性。

　　实际应用中，这类支座经常用在小型料仓的翻盖铰接位、输送线侧挡的调节铰接点、工装夹具的压板支撑座这些位置，相比一体式的焊接支座，这种机加工成型的支座互换性更好，安装精度更高，后期维护更换的时候不需要重新焊接对位，只需要拆下固定螺栓就能替换，能大幅减少设备停机维护的时间。设计的时候还要考虑零件的加工工艺性，如果是采用铣削加工的话，要尽量减少装夹次数，底部安装面和铰接孔最好在一次装夹中完成加工，保证两者的垂直度公差控制在0.02mm以内，要是分两次装夹加工，很容易出现垂直度超差，导致铰接部件转动卡滞。如果是采用铸造工艺批量生产的话，要预留合适的拔模斜度，一般外表面拔模斜度取1°-1.5°，内孔的拔模斜度可以适当加大到2°，方便脱模，同时铸造后要安排时效处理，消除零件内部应力，避免后续加工或者使用过程中出现变形。

　　很多初学者练习这类零件的时候，容易只关注外形的相似度，忽略各个尺寸之间的公差配合与工艺合理性，比如把铰接孔和安装孔的大小随意设置，不匹配标准紧固件的尺寸，或者忽略过渡圆角、倒角这些细节，导致建出来的模型看起来形状对，但实际根本没法加工生产。做这类支撑类零件的设计，核心是要先明确使用场景的负载、安装空间、连接方式，再倒推各个结构的尺寸与公差，而不是先画外形再凑尺寸，只有结合实际加工与装配需求做出来的模型，才是真正能用于生产的有效模型，而不是只能看外观的空架子。
