电源变压器配套绝缘支撑结构件

　　在中小功率工频电源变压器的装配体系里，这类对称式绝缘支撑结构件是绕组与铁芯之间、绕组与安装壳体之间的核心隔离承载部件，日常接触的桌面式线性电源、工业控制回路供电模块、小型仪器内置供电单元里，都能见到这类结构件的实际应用。它的核心作用是在紧凑的变压器安装空间内，为绕组端部提供稳定的侧向支撑，同时隔绝绕组与金属铁芯、金属安装外壳之间的导电通路，避免变压器运行过程中出现绕组位移、绝缘击穿等故障。

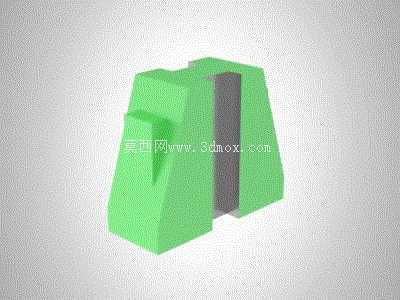

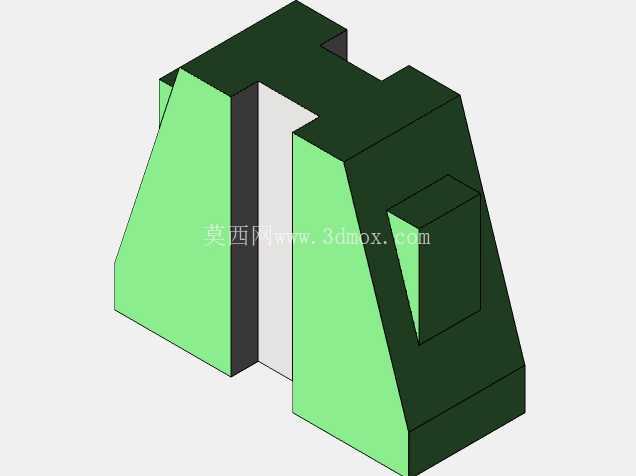

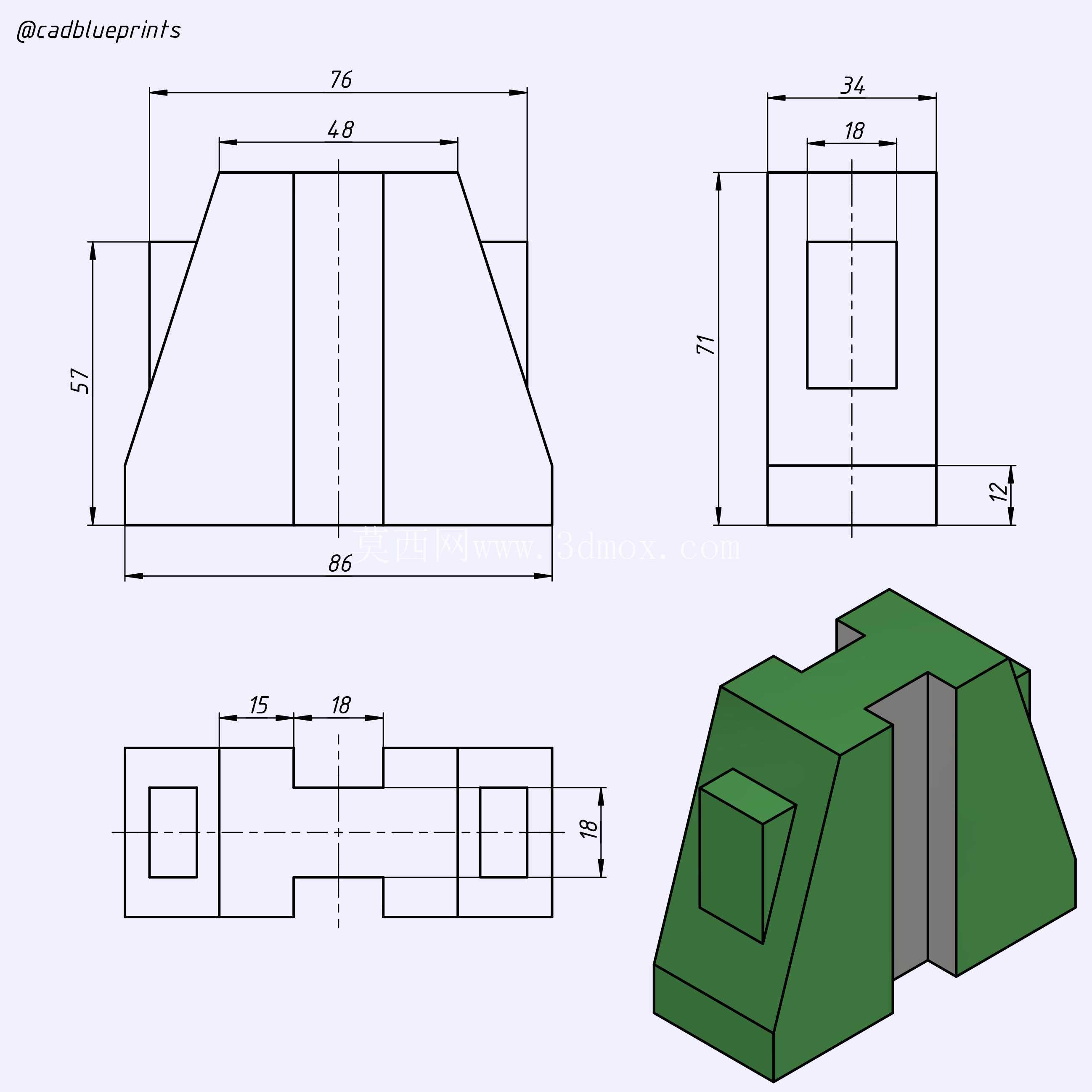

　　从结构设计逻辑来看，这个零件采用了对称双立壁加中部避让槽的整体构型，中部的通槽是为了避让变压器铁芯的中心柱叠片，两侧的斜向立壁刚好贴合绕组端部的弧形轮廓，立壁外侧的小凸台是用来卡入绕组骨架端部的定位缺口，装配时不需要额外打胶或者加装紧固件，就能实现支撑件与骨架、铁芯的相对位置固定，能大幅提升变压器批量装配的效率。立壁的厚度经过反复校核，既要满足工频电压下的绝缘爬电距离要求，又要控制零件整体的占用空间，避免因为支撑件尺寸过大导致变压器整体安装尺寸超标。

　　实际选型应用时，首先要确认支撑件的安装边界尺寸：中部避让槽的宽度要匹配铁芯中心柱的叠厚，两侧立壁的内侧面间距要和绕组骨架的端部宽度适配，立壁的高度不能超出绕组端部的最高平面，否则会导致变压器安装到设备壳体时出现顶壳问题。零件的底部平面是安装贴合面，设计时保证了足够的平面度，装配后可以平稳贴在变压器的安装底座上，不会出现倾斜导致的绕组受力不均问题。

　　这类支撑件一般采用耐温绝缘工程塑料加工，能够承受变压器长期运行时的温升，不会因为长期受热出现变形、绝缘性能下降的问题。结构上的圆角过渡设计，一方面是为了避免零件生产时出现应力集中导致的开裂，另一方面也能防止安装过程中尖锐边角划伤绕组的绝缘漆包线，从细节处降低变压器的生产不良率。在进行三维建模时，这类零件需要重点配合变压器整体的叠装公差，预留合理的装配间隙，既不能间隙过大导致支撑松动，也不能间隙过小造成装配时压伤绕组。很多新手工程师在设计这类配件时，容易忽略绝缘爬电距离的要求，把立壁厚度做的过薄，或者没有预留足够的沿面距离，导致产品做安规测试时出现击穿问题，这个模型的结构尺寸刚好符合常规安规标准里的低压设备绝缘要求，可以直接参考应用到同规格的电源变压器设计里。另外零件两侧的对称设计，也让生产时的模具结构更简单，不需要做复杂的侧向抽芯，能有效降低零件的量产加工成本，适配中小功率电源变压器大批量生产的成本控制需求。在实际的变压器装配流程里，这类支撑件是在绕组绕制完成、铁芯插片之前预装到骨架端部的，插片完成后支撑件刚好被铁芯和骨架夹紧，不会出现松脱，后续整个变压器做浸漆处理时，绝缘漆还会渗入支撑件与骨架、铁芯的贴合缝隙，进一步提升整体结构的牢固度与绝缘性能。
