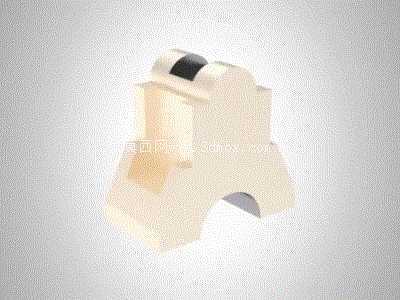

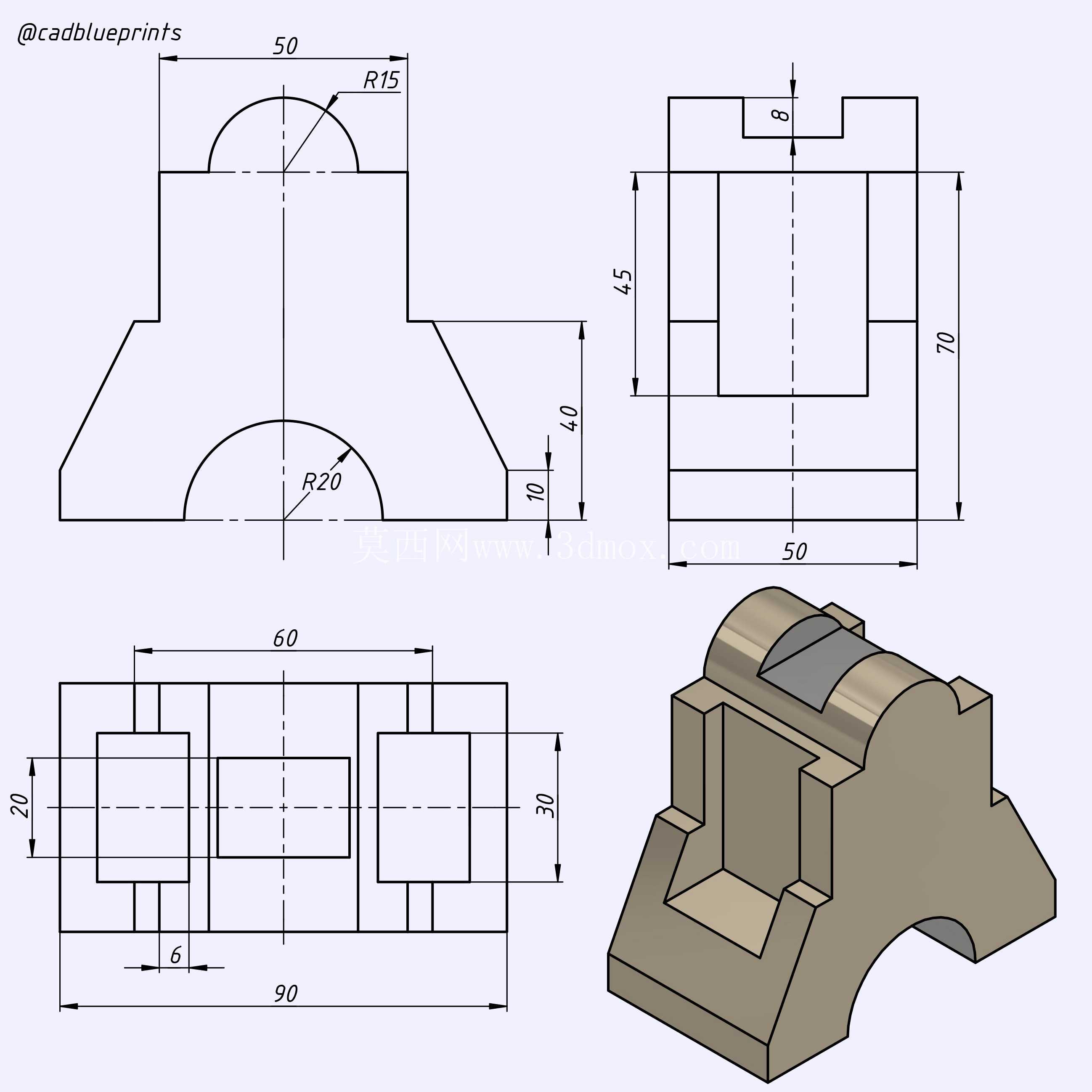

电源变压器绝缘支撑结构件三维建模

　　该结构件属于电源变压器内部的绝缘支撑定位部件，主要应用于小功率工频电源变压器的绕组与铁芯之间的隔离、定位场景，在民用小家电供电模块、工业控制板载电源、低压配电辅助供电单元中都有广泛适配空间，核心作用是分隔不同电压等级的绕组层，避免绕组与铁芯直接接触造成绝缘击穿，同时对绕组端部起到限位作用，防止变压器在运输、长期运行受振动影响出现绕组移位、层间磨损的问题。从结构设计逻辑来看，该部件采用了一体化模压成型的构型思路，主体依托绝缘材料的刚性特性做支撑，上部的弧形卡槽结构完全匹配变压器铁芯的叠片倒角尺寸，安装时可直接卡接在铁芯的中柱与边柱衔接位置，不需要额外的粘接或者紧固件固定，装配时顺着铁芯叠片方向推入即可到位，卡槽两侧的限位凸台高度刚好抵住绕组端部的绝缘纸层，既不会过度挤压绕组造成漆包线绝缘层破损，又能留出足够的散热间隙，保证变压器运行时绕组周边的空气可以正常流通，避免局部热量堆积。

　　下部的弧形避让结构是为了匹配变压器底部的安装基座弧度，避免结构件与基座的冲压凸台产生装配干涉，整个部件的壁厚设计做了均匀化处理，所有转角位置都采用了圆角过渡，一方面是减少绝缘材料模压成型时的内应力集中，避免长期使用过程中出现应力开裂，另一方面也能消除结构件的尖锐边角，防止装配时划破绕组的绝缘聚酯薄膜。从安装边界来看，该结构件的整体外轮廓尺寸完全适配对应功率等级变压器的内部空腔，卡接到位后不会超出铁芯的外轮廓平面，不会影响变压器后续的整体浸漆、外壳装配工序，结构件上预留的微小凹槽是为了给绕组的引出线留出走线空间，避免引出线被结构件压住造成线皮破损，同时凹槽的深度刚好可以容纳单根引出线的线径，不会额外占用变压器的内部空间。

　　在实际工程应用中，这类绝缘支撑件的尺寸精度直接影响变压器的装配一致性，建模过程中需要严格匹配铁芯叠厚、绕组端部的突出尺寸，卡槽的配合公差需要控制在合理范围，过松会导致结构件在振动工况下脱落，过紧则会造成装配困难，甚至挤压铁芯叠片导致铁损上升。该结构的构型没有多余的冗余设计，所有的型面变化都服务于装配避让、绝缘隔离、限位固定三个核心功能，没有多余的装饰性结构，完全符合电源变压器内部结构件的设计逻辑，在做同类型变压器的衍生型号设计时，只需要调整卡槽的宽度、支撑臂的高度，就可以适配不同叠厚、不同功率等级的变压器铁芯，具备一定的结构通用性。建模过程中对所有配合面做了拔模角度处理，匹配绝缘材料模压生产的脱模需求，所有的棱边都做了微小的倒角处理，避免生产过程中出现飞边毛刺，减少后续的去毛刺工序成本。
