带凸台拉伸肋条圆角的机械支撑构件

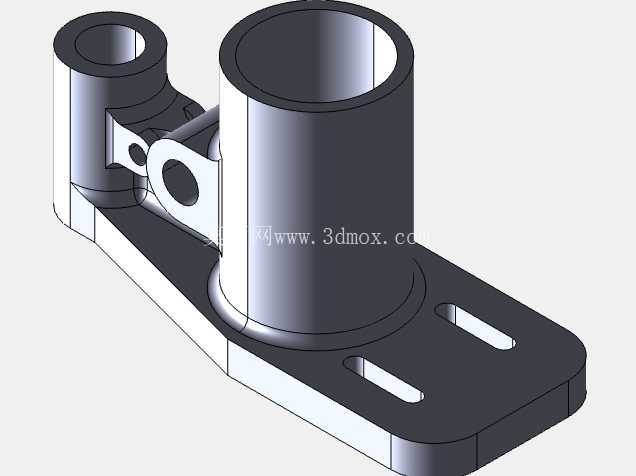

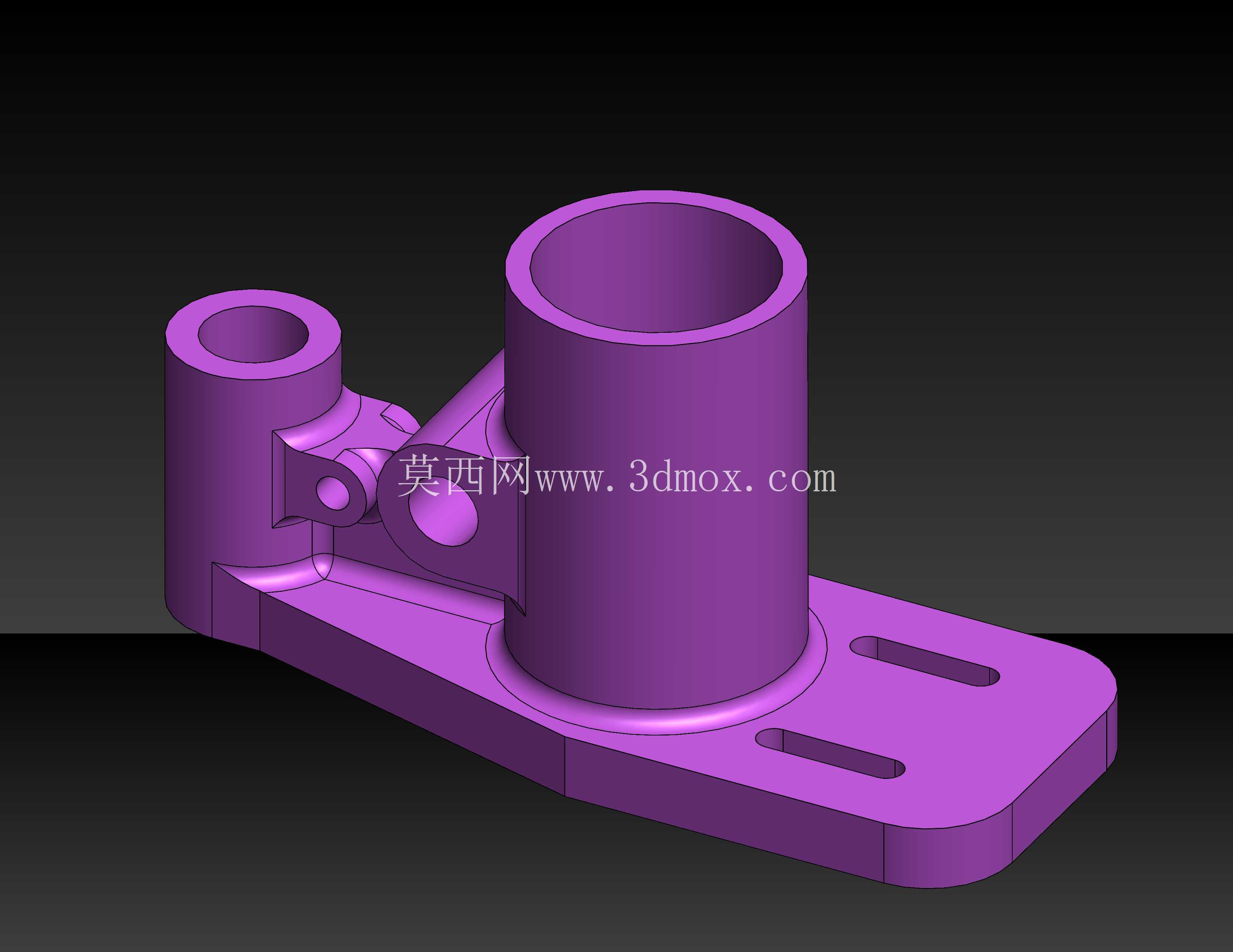

　　该构件属于机械系统中的支撑定位类零部件，常见于中小型自动化输送线、轻工包装设备、通用机床辅具的工位定位单元中，主要承担轴类零件的回转支撑、相邻执行组件的连接定位功能，在设备运行过程中需要承受径向载荷、小幅轴向冲击以及设备启停带来的交变应力，因此结构设计上优先保证刚性与安装适配性。从实际使用场景来看，这类构件多安装在设备的工位侧架、型材安装面或者工装基板上，上方的大直径筒状结构用于穿装导向轴、支撑轴类执行件，侧方的小直径带铰接孔凸台用于连接摆臂、连杆类传动零件，实现小幅度的摆动传动或者位置锁止功能，底部的带长槽安装板则用于调整构件在安装基面的固定位置，补偿装配过程中的位置公差，避免因加工误差导致的装配卡滞。

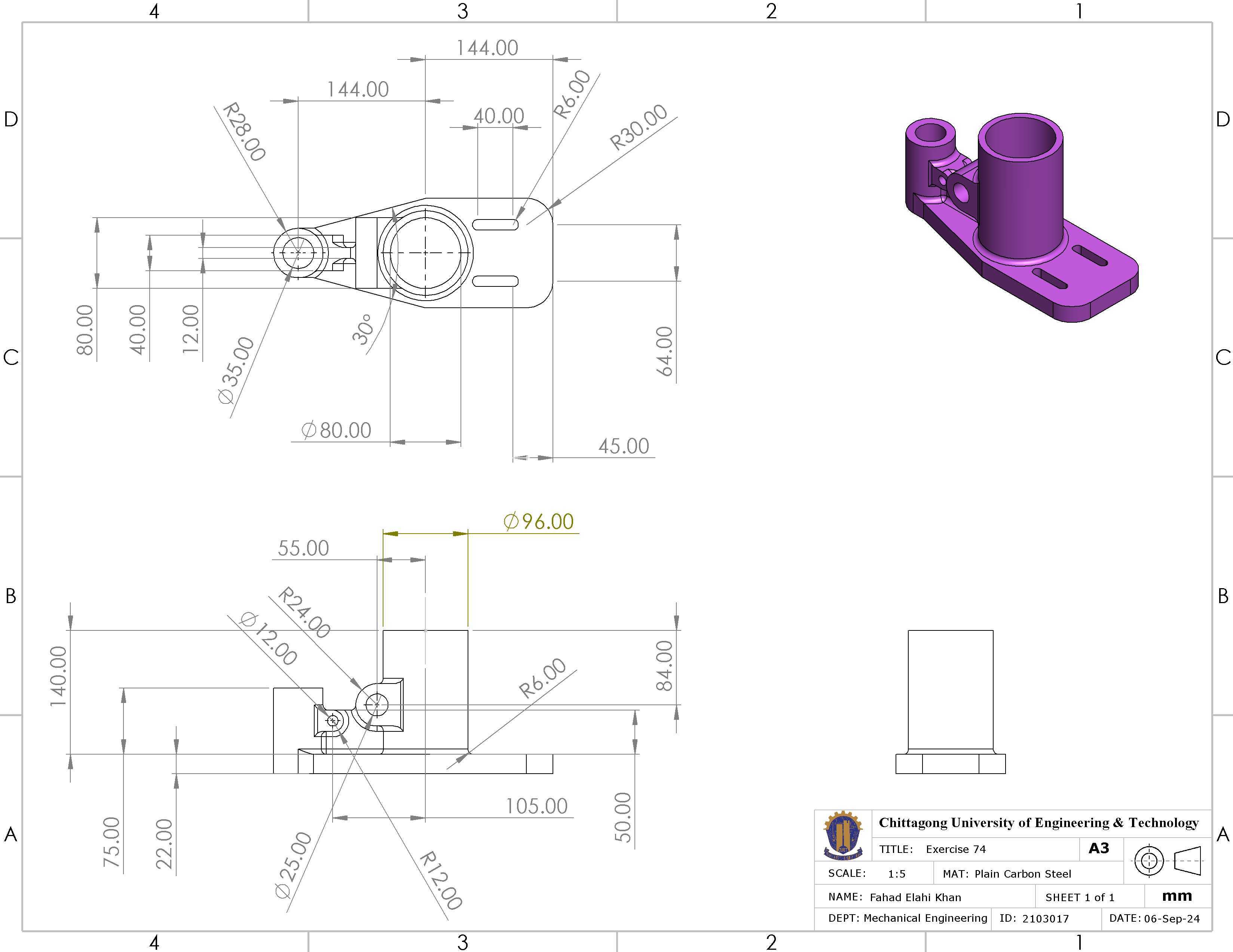

　　设计过程中，首先根据需要承载的轴径确定上方主筒体的内径与壁厚，按照普通碳钢材料的许用应力计算，壁厚取值满足径向载荷下的变形量控制在0.02mm以内，筒体与底板连接处设置均匀过渡的圆角，避免应力集中导致的长期交变载荷下的开裂问题；侧方的铰接凸台与主筒体之间设置三角形肋条连接，肋条的厚度根据铰接点的最大摆动力矩计算，保证铰接部位受侧向力时不会出现形变偏移；底板上的两个长圆形安装孔，孔长预留15mm的位置调整量，孔的位置度公差控制在0.1mm以内，既满足装配时的位置微调需求，也能保证固定后不会出现横向窜动。主筒体的上端面做倒角处理，方便轴类零件的装配导入，铰接孔的内壁粗糙度要求达到Ra1.6，保证铰接销轴转动时的顺畅性，减少磨损。

　　所有的棱边位置都设置了R2-R5不等的圆角，一方面是消除加工毛刺，避免装配时划伤操作人员，另一方面是减少热处理过程中的应力集中点，提升零件的整体疲劳强度。从安装边界来看，构件整体的安装基面为底板的下表面，平面度要求0.05mm，保证固定后与安装基面完全贴合，不会出现安装倾斜导致的轴类零件卡滞；主筒体的轴线与安装基面的垂直度公差控制在0.03mm/100mm，确保穿装的轴类零件运行时的同轴度；侧方铰接孔的轴线与主筒体轴线的平行度公差为0.04mm，保证连接的摆臂摆动时不会出现别劲现象。

　　在实际选型应用中，这类构件可以替代部分定制焊接支撑座，相比焊接件，其一体成型的结构不存在焊接变形问题，加工一致性更好，装配时的调整量更充足，适合在小批量设备改造、非标工装设计中使用，能够有效缩短零件加工周期，降低装配调试的难度。设计时还考虑了维护便利性，主筒体的内壁预留了润滑脂槽的安装位置，后期维护时可以直接加装油杯对内部的轴套进行润滑，不需要拆解整个构件；铰接孔位置也预留了注油孔位，保证铰接转动部位的长期润滑，减少磨损带来的间隙过大问题。整体结构没有冗余的设计，所有的加强结构、安装结构都围绕实际承载需求与装配需求设置，凸台拉伸的结构保证了各部位的连接强度，肋条的设置在不增加整体重量的前提下提升了结构刚性，圆角的处理兼顾了工艺性与结构强度，是典型的非标机械支撑类零件的实用化设计方案，能够适配多数轻载、中载工况下的轴类支撑与摆臂连接需求。
