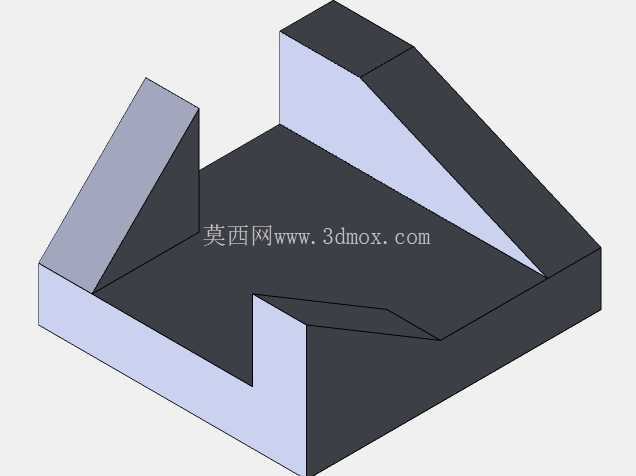

带斜切限位凸台的基座类练习构件

　　这类带斜切凸台的基座构件，常出现在小型工装夹具的定位单元、非标自动化设备的承托安装位、教学实训台的模块固定座场景中，作为基础承载件承担上部功能模块的定位、支撑与侧向限位作用，避免上部安装的检测模块、小型执行元件在设备运行过程中出现横向窜动。从结构设计逻辑来看，构件主体采用槽型开放式腔体结构，腔体底面为平整安装基准面，三个方向设置的凸台并非等高度设计，其中两处凸台为垂直于底面的直壁结构，主要承担侧向定位与挡边功能，剩余一处凸台做了斜切处理，斜切面角度匹配上部安装件的对应斜面，既可以在装配时起到导向作用，降低装配对位的难度，也能在设备受侧向冲击力时，通过斜面分散部分载荷，避免直壁凸台根部出现应力集中导致的断裂问题。

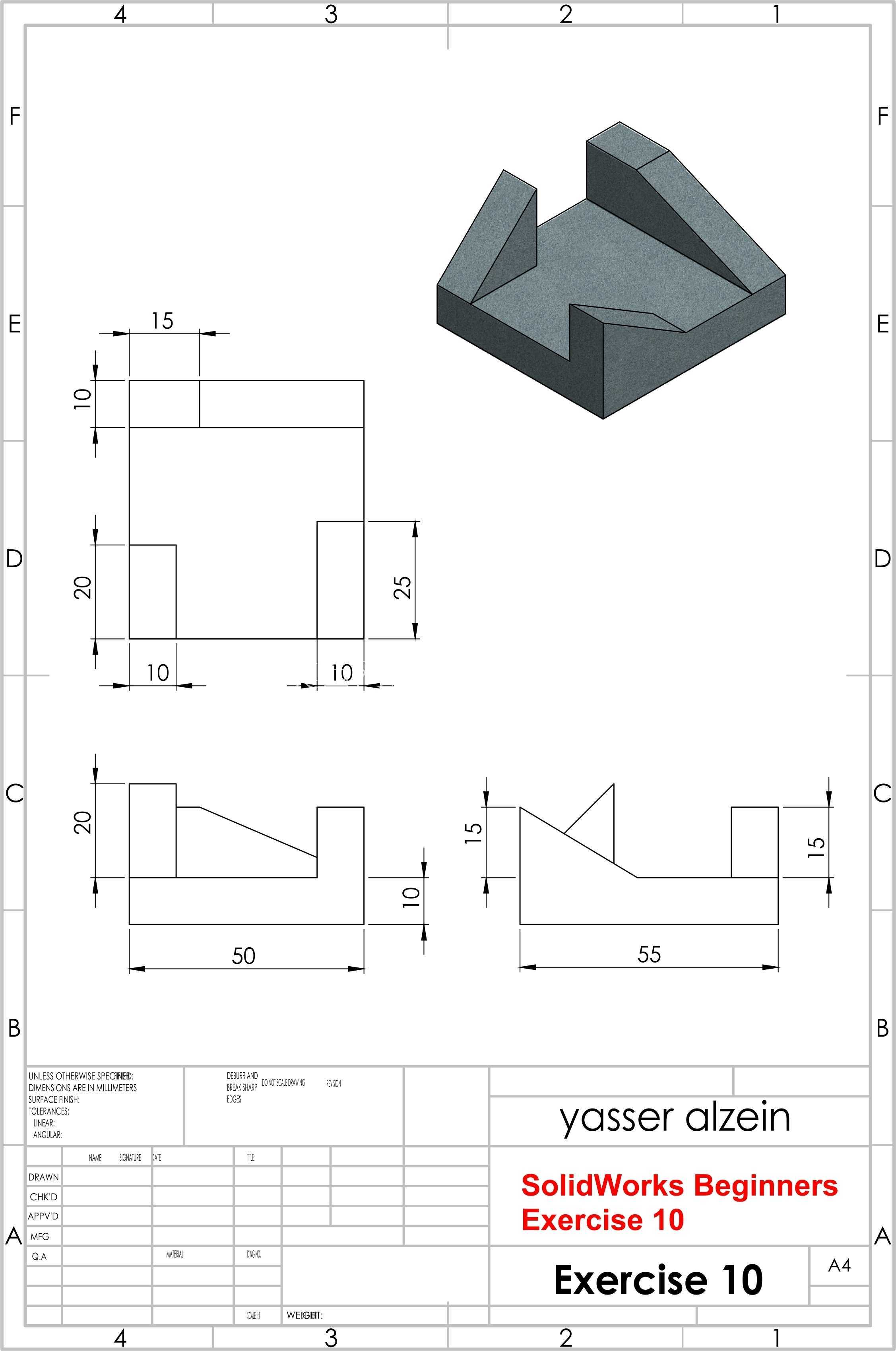

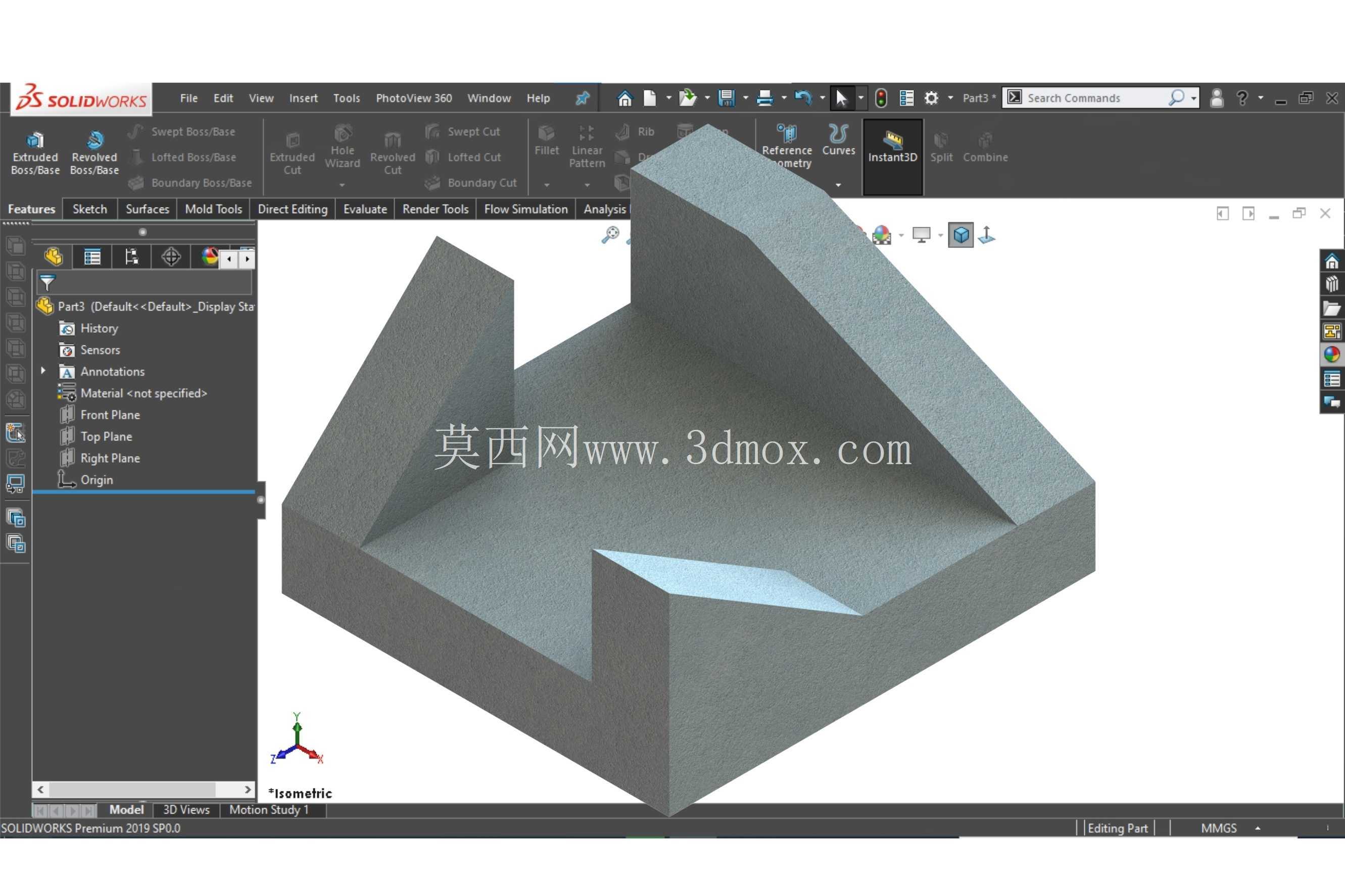

　　在建模过程中，首先需要确定腔体的基准平面，以底面为第一基准绘制外轮廓与内腔的草图，通过拉伸特征生成主体基础结构，之后针对三处凸台分别做特征处理：两处直壁凸台直接在主体轮廓基础上做同向拉伸即可，斜切凸台需要先拉伸至对应高度后，通过基准面建立斜切草图，使用切除特征完成斜面加工，所有凸台与主体连接的根部都需要做微小圆角过渡，避免实际加工时出现应力集中的尖角，同时也能减少热处理环节的开裂风险。

　　从安装边界来看，这类构件的外轮廓尺寸适配小型台架的安装间距，腔体内部的净空间需要满足上部安装模块的外形尺寸预留，凸台的高度需要高于上部模块的定位槽深度，保证限位行程足够，斜切面的角度公差需要控制在合理范围内，避免装配时出现斜面贴合不严导致的定位偏差，底面的平面度需要满足安装基准的要求，通常要控制在每百毫米长度0.02毫米以内，保证安装后构件不会出现翘曲。实际应用中，这类构件不需要承受大吨位载荷，主要承担小载荷下的定位与支撑功能，因此材质多选用普通碳素结构钢或者铝合金，加工时优先采用铣削工艺完成外形与斜面加工，表面做防锈氧化处理即可满足使用需求。

　　在结构优化层面，斜切凸台的设计相比全直壁凸台，在同等限位效果下减少了材料用量，同时装配导向性更好，适合小批量非标设备的快速加工与装配，不需要额外制作定位销孔就能完成初步对位，能有效缩短设备的装配调试周期。建模时需要注意凸台与主体的连接特征不能出现零厚度几何体，所有拉伸特征的拔模角度如果是用于注塑加工的场景，需要预留1到1.5度的拔模斜度，如果是金属切削加工场景则不需要拔模，直接保证直壁面的垂直度即可。腔体的边角处需要根据加工刀具的尺寸预留对应半径的圆角，避免加工时出现清根困难的问题，斜切面与直壁面的交线处需要做微小倒角，去除加工毛刺，避免装配时划伤操作人员或者上部安装件的表面。这类构件作为基础练习模型，涵盖了草图绘制、基础拉伸、切除特征、圆角处理、基准面建立等多个常用建模操作，能帮助初学者快速掌握三维建模的基础逻辑，理解结构设计中工艺性、装配性的实际要求，避免建模时出现脱离加工实际的不合理结构。
