带侧通接口法兰底座异形腔体结构件

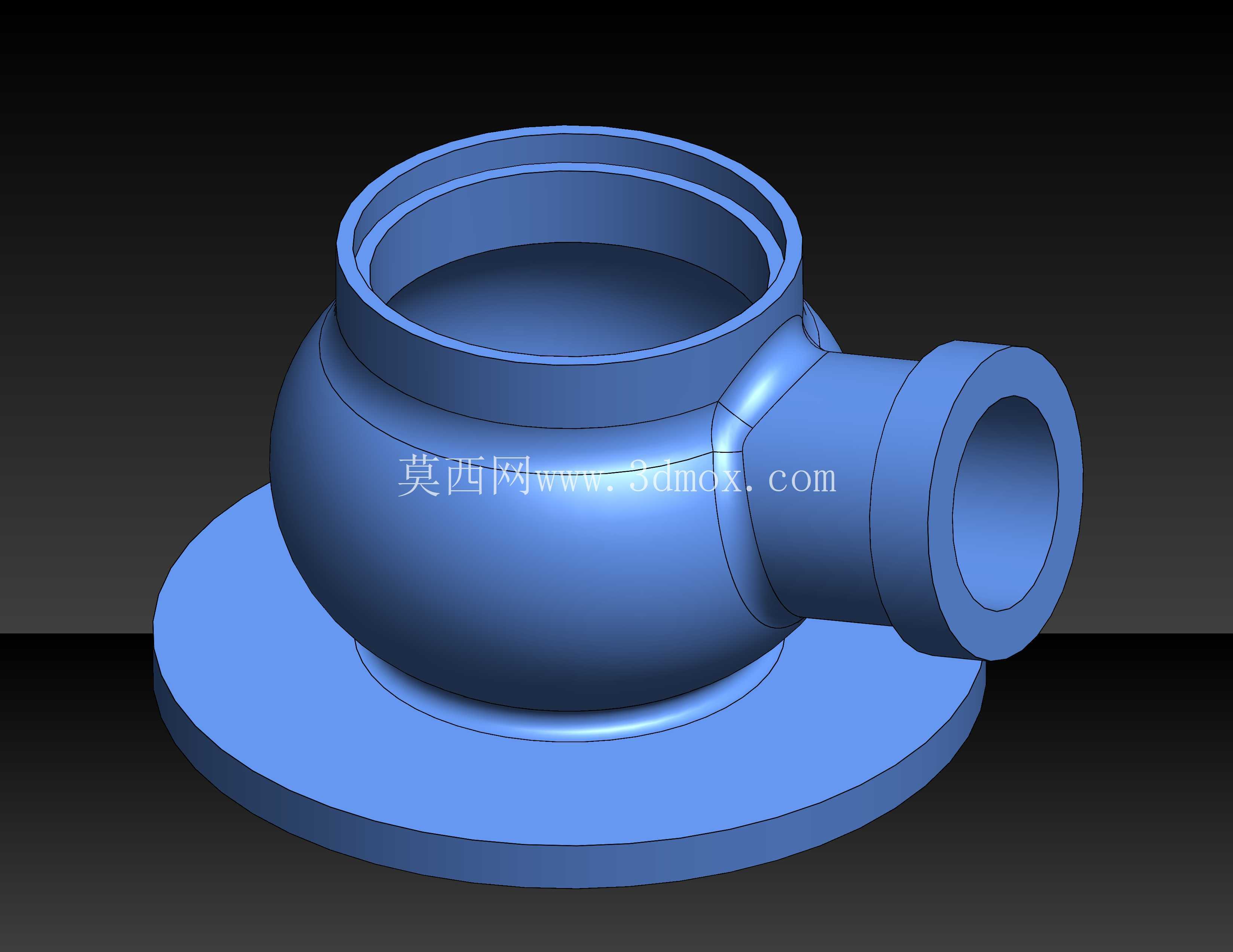

　　在流体输送、小型压力容器配套、管路转接的工程场景里，这类带侧通接口的法兰底座异形腔体结构件，是管路系统中实现介质转向、腔体扩容、多通路衔接的核心承载零件，日常多应用在民用给排水支路、小型化工流体支路、气动系统汇流节点、液压系统支路转接位置，替代传统多管件拼接的转接结构，减少管路接头数量，降低介质泄漏的风险点。从结构设计逻辑来看，零件主体采用回转腔体作为核心容腔，顶部设置大口径敞口结构，用于对接上游的主管道或者端盖密封组件，敞口位置预留了足够的密封配合面宽度，能够适配O型圈、平垫片等常规密封件的安装需求，避免密封件受压偏移导致的渗漏问题。

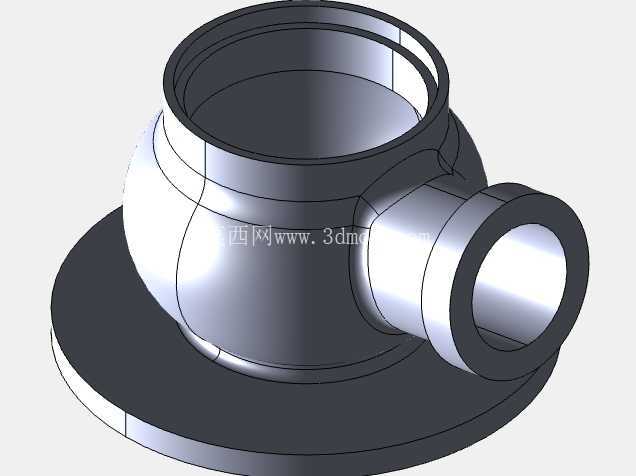

　　侧部延伸出的凸台接口采用等径过渡设计，接口与主腔体的衔接位置做了大圆角平滑处理，一方面是消除结构应力集中点，避免腔体在承压状态下，相贯线位置出现应力开裂的问题，另一方面能够减少介质在腔体内转向时的流阻，避免介质内的杂质在转角位置沉积堵塞流道。底部的法兰盘作为整个零件的安装基准，法兰盘面的平面度需要控制在合理公差范围内，保证安装时与对接基座的贴合度，法兰盘的厚度根据腔体额定承压值做了匹配设计，避免螺栓锁紧时法兰出现翘曲变形，影响密封效果。

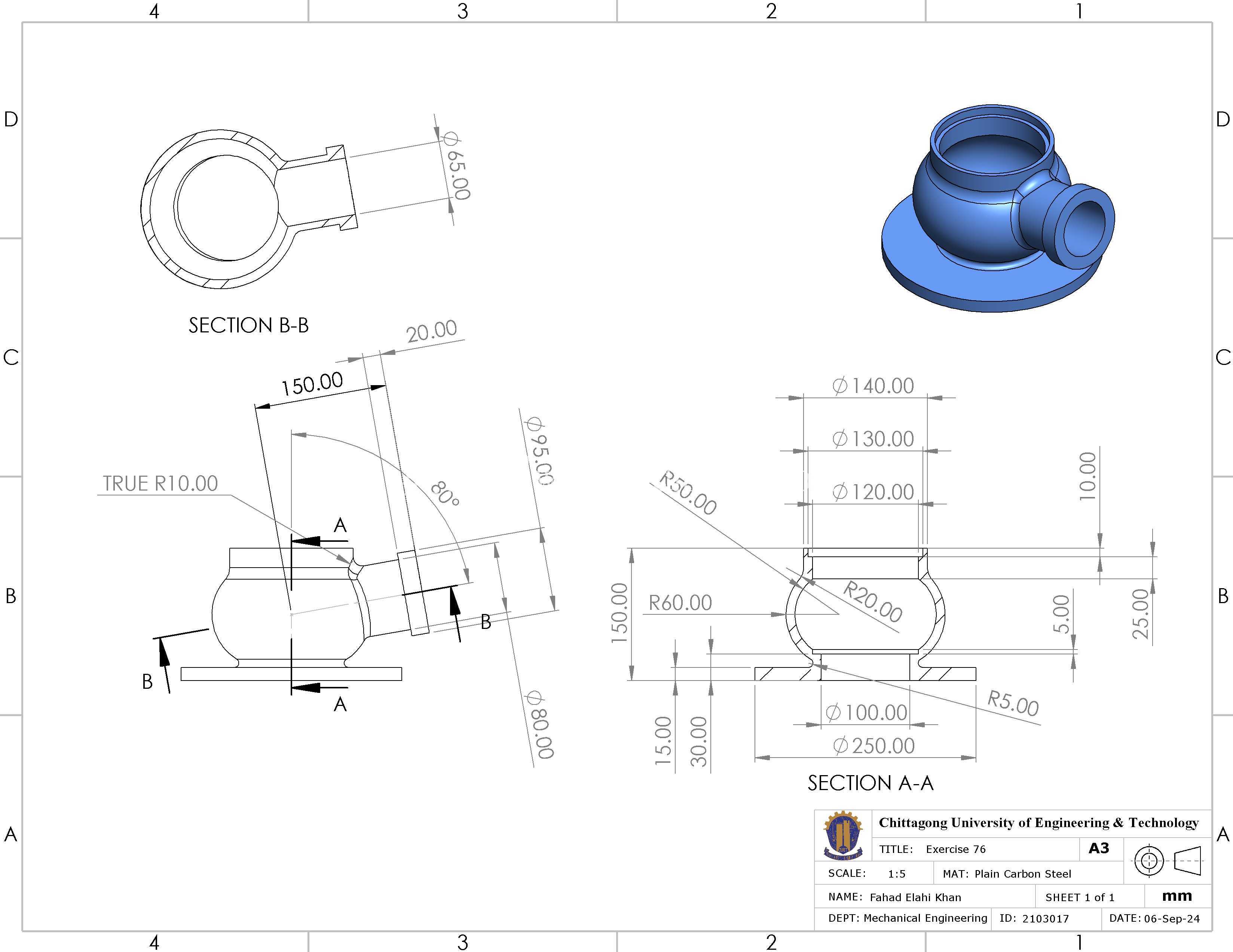

　　设计过程中，主体腔体采用旋转成型的建模思路，先绘制腔体的轴向截面轮廓，通过回转命令生成主体基础结构，再通过凸台拉伸命令生成侧部的接口结构，之后对所有锐边、相贯线位置做圆角特征处理，圆角半径根据相邻壁面的厚度做匹配，避免出现壁厚不均的问题，防止注塑或者铸造过程中出现缩孔、应力集中的缺陷。从安装边界来看，零件的整体高度由底部法兰盘面到顶部敞口端面的垂直距离决定，侧部接口的中心高度与主腔体的中心轴线保持齐平，保证介质流动时的平顺性，法兰盘的外径尺寸大于主腔体的最大外径，预留出螺栓安装的空间，安装时不需要额外加装转接板，直接通过法兰盘上的安装孔与基座锁紧即可。

　　在实际工况适配中，这类结构件可以根据输送介质的特性选择对应的加工材质，输送普通水介质时可以采用普通碳钢做防腐喷涂处理，输送弱腐蚀介质时可以采用不锈钢或者工程塑料加工，不同材质对应的壁厚参数可以根据承压需求做等比例调整，不需要改动整体的结构拓扑。零件的所有配合面都预留了机加工余量，铸造成型后可以对顶部敞口的密封面、侧部接口的配合面、底部法兰的安装面做精加工，保证各配合位置的尺寸精度满足装配要求。相比较传统的焊接式转接结构，这种一体化成型的腔体结构没有焊缝缺陷，承压能力更稳定，长期使用过程中不会出现焊缝腐蚀渗漏的问题，同时零件的整体外形更规整，安装占用的空间更小，适合在布局紧凑的管路系统中使用。在流道设计上，主腔体与侧接口的相贯位置做了平滑的圆弧过渡，没有直角转角，介质从顶部敞口进入腔体后，能够平顺地从侧部接口流出，流阻比直角转接结构降低三成左右，同时也减少了介质对腔体内壁的冲刷磨损，延长零件的使用寿命。
