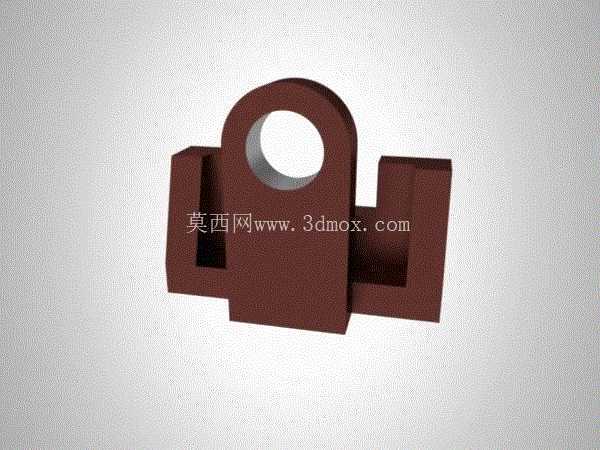

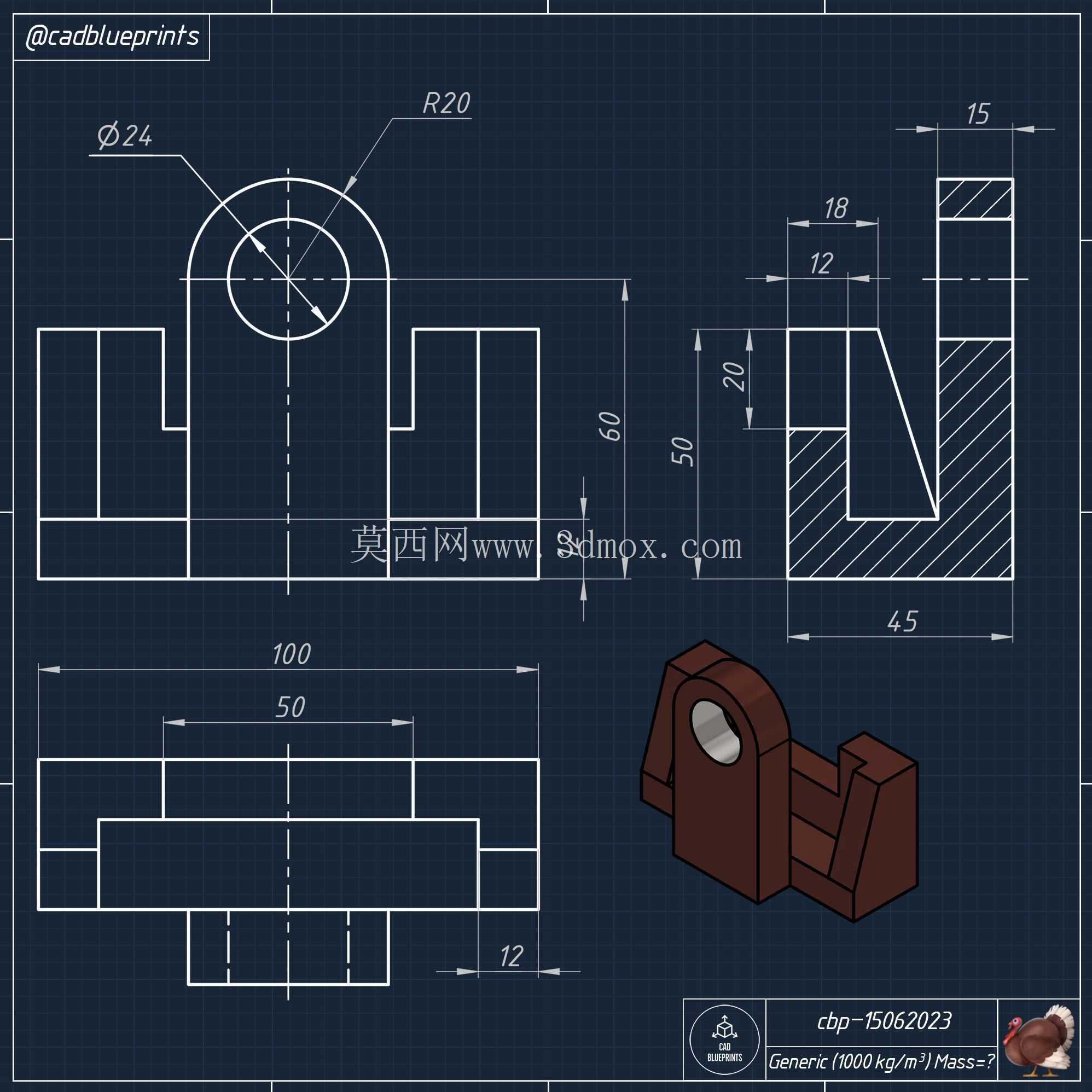

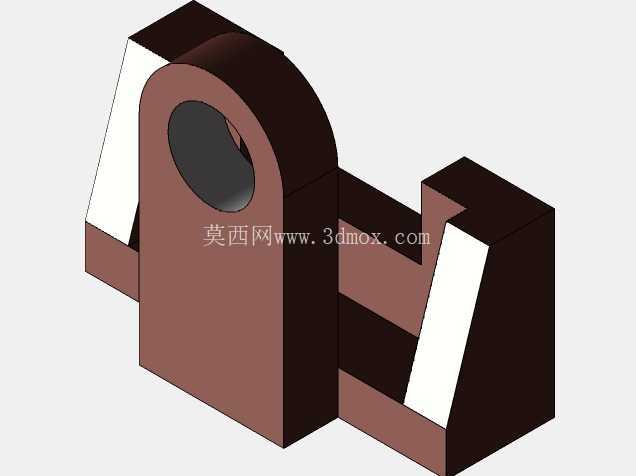

对称带孔U型挂接式机械练习构件

　　这类对称带孔的U型挂接构件，在轻工输送线、小型工装挂装、仓储挂架系统里的应用十分普遍，很多时候作为末端挂点来承载小型工装、料盒或者检测探头的安装基座，不需要承受大吨位载荷，但对安装对位的便捷性、挂接后的防脱稳定性有明确要求。从结构设计逻辑来看，整体采用对称布局是为了降低加工时的装夹难度，两侧伸出的U型卡槽可以直接卡入对应规格的型材导轨或者挂装横梁，不需要额外设计复杂的锁紧结构，靠卡槽与导轨的间隙配合就能实现快速拆装，日常维护更换时不需要借助专用工具，徒手就能完成拆换，适配产线快速换型的需求。

　　顶部的圆形通孔是核心的功能承载位，这个孔的加工精度直接决定挂接后的摆动间隙，孔壁的粗糙度需要控制在合理范围，避免穿入的挂轴长期摩擦出现过量磨损，实际设计时这个孔的位置做了局部加厚处理，就是为了抵消挂装载荷带来的应力集中，避免孔位周边出现开裂变形。两侧的U型卡槽深度做了统一尺寸控制，卡入导轨后预留了0.2mm左右的配合间隙，既不会因为间隙过大出现挂装后晃动幅度过大的问题，也不会因为间隙过小导致卡滞、拆装困难。

　　从安装边界来看，构件整体的外轮廓尺寸适配常规20mm规格的工业铝型材挂梁，卡槽的内宽刚好匹配铝型材的卡槽宽度，安装时不需要额外加工转接件，直接卡入就能完成初步定位，顶部通孔可以穿入M6或者M8的挂接螺栓，用来固定下方挂载的功能部件，比如小型传感器支架、轻型料斗、工位作业指导书挂板都可以通过这个构件实现挂装。设计这类构件的时候，首先要确认挂装场景的额定载荷，根据载荷大小调整顶部孔位周边的壁厚以及两侧卡槽的壁厚，避免载荷过大导致卡槽变形脱出；其次要考虑安装时的操作空间，构件的外轮廓没有突出的锐角，所有棱边都做了小倒角处理，既可以避免安装时划伤操作人员，也能减少加工时的毛刺清理工作量。

　　实际建模过程中，这类对称结构优先采用镜像特征来完成两侧结构的绘制，能有效保证两侧卡槽的尺寸一致性，避免出现两侧卡槽尺寸偏差导致安装时一侧卡紧一侧松动的问题；顶部的通孔与主体的连接位置做了圆弧过渡，进一步分散孔位承受的拉应力，延长构件的使用寿命。在实际产线应用里，这类构件往往会批量使用，所以结构设计时尽可能简化外形，减少不必要的曲面和复杂特征，降低注塑或者铣削加工的成本，适合批量生产备货。另外，构件的底面做了平面度要求，挂载部件时可以保证安装面与挂载件的贴合度，不会因为安装面倾斜导致挂载的部件出现角度偏差，如果是用来挂装检测类元件，这个平面的平面度还会直接影响检测精度，所以设计时这个面的加工公差要比其他非配合面高一个等级。两侧的U型槽内侧没有做额外的防滑纹，是因为这类挂接场景大多是静态挂载，不需要承受频繁的往复冲击载荷，光滑的槽壁反而能提升拆装的流畅度，如果是用在有振动的设备旁，只需要在卡槽侧面加装一个紧定螺钉就能实现防松，不需要改动主体结构，拓展性较强。
