带卡槽定位结构的块状支撑练习构件

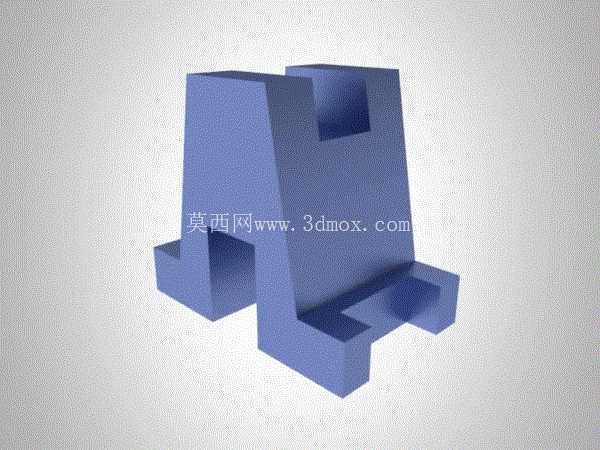

　　这类带多向卡槽的块状支撑构件，常出现在小型电源类设备的内部装配环节，作为板载元件与壳体之间的定位支撑件使用，核心作用是分隔内部电气元件与壳体的安装间隙，避免元件引脚直接接触壳体造成绝缘隐患，同时通过预设的卡槽结构完成元件的快速卡装定位，减少装配过程中螺丝等紧固件的使用量，提升小批量装配的作业效率。从结构设计逻辑来看，构件主体采用直立块状基体作为承载核心，基体上部开设的U型通槽，主要用于卡装横向布置的小型PCB板边，槽宽尺寸匹配常规1.2mm-1.6mm厚度的环氧板公差范围，槽口边缘做了0.2mm的倒角引导，方便装配时板件顺利滑入卡槽，不需要额外对准定位孔。

　　基体下部向两侧延伸出的带槽凸耳，一方面是增大构件与安装基面的接触面积，降低单位面积的压应力，避免长期受振动影响出现基面压痕，另一方面凸耳上开设的横向浅槽，可用于卡装设备内部的走线卡扣，将连接导线约束在槽位内，避免导线散乱堆积在元件周边影响散热。两侧凸耳的外边缘与基体侧壁的垂直距离控制在12mm以内，适配小型电源设备壳体内部的狭窄安装空间，不会与周边的电容、接线端子等元件产生空间干涉。基体背部为平整直面，可直接贴合在壳体的内壁凸台上，不需要额外加工避让结构，安装时仅需要在凸耳的预留沉孔位置打入两颗自攻螺丝即可完成固定，沉孔深度设计为刚好容纳螺丝头部，不会出现螺丝头凸起刮蹭上层元件的问题。

　　在建模练习过程中，这类构件的结构拆分逻辑很有参考价值，首先要确定主体的基准面，以安装基面作为草图绘制的第一基准，先拉伸出主体的块状基体，再分别以上端面、两侧凸耳的上端面为基准绘制槽位的切除草图，所有槽位的拔模角度统一设置为1度，既方便实际注塑生产时的脱模，也不会影响卡槽的配合精度。构件的所有外棱角都做了R0.5mm的圆角处理，避免装配过程中锐边划破导线绝缘层，同时也能减少注塑件的应力集中问题，降低构件受外力冲击时出现边角崩裂的概率。从安装边界来看，构件整体高度控制在38mm，宽度42mm，前后厚度22mm，在小型电源变压器的周边布局中，这类支撑件通常布置在变压器与壳体侧壁之间的空隙位置，既不会遮挡变压器的散热风道，还能通过自身的结构强度对壳体侧壁形成一定的支撑，避免壳体受外力挤压时变形触碰变压器绕组。卡槽的配合间隙设计为单侧0.1mm，既能保证板件卡装后不会出现松动晃动，也不会因为间隙过小导致装配时需要强行压入造成板件弯折。

　　在实际的结构验证环节，这类构件需要通过1000次的插拔测试来验证卡槽的磨损量，确保长期使用后卡槽依然能提供足够的卡紧力，同时还要经过-20℃到60℃的温度循环测试，验证材料在不同温度环境下的形变率，避免温度变化导致槽位尺寸超差，出现板件松脱的问题。对于三维建模练习而言，这类构件涵盖了拉伸、切除、倒角、圆角等最常用的基础建模命令，同时需要考虑实际生产与装配的工艺要求，不是单纯的几何形状堆砌，能帮助练习者建立从建模到实际应用的结构思维，避免出现只追求形状相似却忽略工程实用性的问题。在绘制草图阶段，需要注意各个槽位的对称度公差，两侧凸耳的位置偏差不能超过0.1mm，否则安装时会出现螺丝孔与基面预留孔不对中的问题，上部U型槽的中心要与基体中心重合，保证卡装的板件不会出现偏斜，影响后续元件的对位装配。
