快插式流体管路连接接头三维结构设计

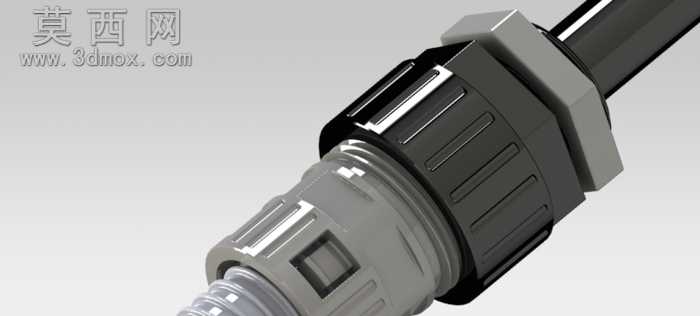

本作品为快插式流体管路连接接头的三维建模设计成果，建模过程中依托三维参数化设计逻辑，先对接头的整体功能需求进行拆解，将整体结构划分为插接端、锁紧环、密封腔体、外螺纹连接段四个核心功能模块，从基础的回转体特征搭建入手，通过旋转凸台指令生成接头的主体基体，再针对不同功能段的细节特征进行精细化处理。在材质表现与渲染环节，针对接头不同部件的材质特性做了区分设置：插接端的黑色卡套采用硬质工程塑料材质，渲染时调整了哑光磨砂的粗糙度参数，还原工程塑料防滑、耐磨的表面质感；中部的白色旋拧帽采用增强尼龙材质，设置了细微的颗粒纹理与半哑光的表面反射效果，还原实际产品中旋拧操作时的防滑触感表现；主体灰色结构件采用POM工程塑料材质，表面设置了均匀的细微脱模纹理，金属螺纹段则采用镀锌金属材质，调整了金属反射率与细微的镀层光泽，同时在螺纹牙型处做了微小的倒角处理，还原实际机加工螺纹的工艺特征，避免建模中出现尖锐棱边不符合生产实际的问题。结构设计上，重点还原了快插接头的核心锁紧与密封结构：内部设置了环形卡爪结构，建模时对卡爪的倾斜角度、弹性让位空间做了精准的尺寸匹配，保证管路插入后卡爪能够自动卡紧管路外壁，实现抗拉脱的锁紧功能；密封腔体内预留了O型密封圈的安装槽位，槽位的尺寸公差按照流体密封的标准要求设置，保证装配后密封圈能够产生合理的压缩量，实现管路连接后的静密封效果，避免流体输送过程中出现渗漏问题；外螺纹段的牙型采用标准公制管螺纹参数，建模时通过螺旋线扫描切除的方式生成精准的螺纹牙型，同时在螺纹起始端做了导向倒角，方便实际装配时的螺纹旋合对位。设计思路上围绕管路快速连接的使用场景，兼顾了操作便捷性与连接可靠性，整体结构无冗余设计，所有特征均服务于快插、密封、锁紧的核心功能，建模过程中对各个配合部件做了干涉检查，确保各零件装配后不存在运动干涉与装配冲突，能够直观展示快插接头的装配关系与工作原理，可用于五金配件的结构展示、装配工艺演示以及相关产品的设计参考。
