十字导轨双滑块联动滑动机构

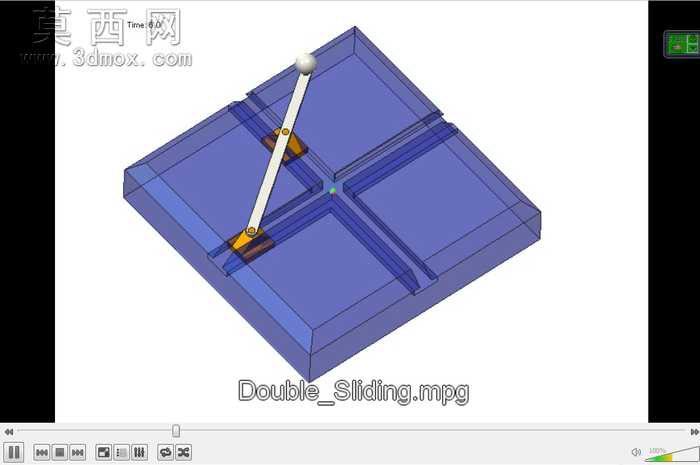

本作品为十字布局双滑块联动滑动机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对导轨、滑块、连杆、铰接副等核心部件进行1:1等比例还原，确保各运动部件的装配间隙符合实际加工装配要求。建模阶段首先完成基座主体的构建，采用半透明蓝色工程塑料质感材质进行渲染，既可以清晰展示内部十字交叉导轨的排布走向，也能直观呈现滑块在导轨槽内的安装位置，基座的导轨槽采用等截面拉伸成型，槽壁做了微小倒角处理，避免运动过程中出现卡滞、剐蹭的问题。两个滑动块分别安装在横向、纵向的导轨槽内，滑块与导轨的配合面设置了合理的滑动间隙，滑块上部的铰接座与中心连杆做销钉连接，连杆两端的铰接副保留了转动自由度，可实现两个滑块沿垂直导轨方向的同步联动：当推动其中一个滑块沿对应导轨滑动时，连杆会带动另一滑块沿垂直方向导轨做对应行程的滑动，形成稳定的十字方向联动传动效果。渲染环节采用柔和的均匀布光，避免金属铰接件出现过曝反光，半透明基座的材质参数调整为低粗糙度、高透光度的工程塑料属性，滑块与连杆采用金属哑光材质，通过材质差异清晰区分固定件与运动件的结构边界。设计思路上，该机构可作为自动化设备中十字方向进给、双轴联动位移的基础传动单元，结构简单紧凑，传动路径清晰，运动过程无死点，可通过调整连杆长度、滑块铰接点位置来适配不同的行程传动比需求，建模完成后通过运动仿真验证了全行程滑动的顺畅性，不存在干涉、卡顿等问题，可直接用于教学演示、原理验证或相关设备的结构设计参考。
