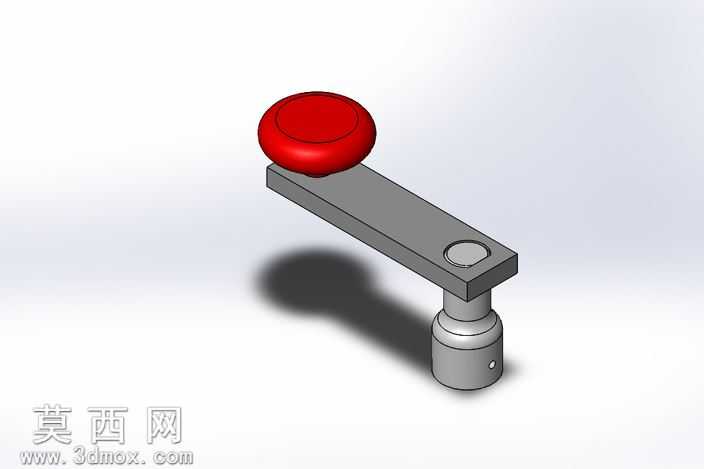

带红色握柄手动操作曲柄结构设计

本作品为手动操作式曲柄三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的配合公差、装配关系进行了严谨定义，确保模型可直接用于虚拟装配验证、运动仿真及工程图导出。模型整体分为三个核心结构部分：顶部红色操作握头、中部连接摆臂、底部转轴基座，各部件间通过合理的装配约束实现真实的运动逻辑，可完整模拟手动摇转曲柄的圆周运动过程。材质渲染方面，顶部握头采用哑光红色硬质塑料材质，添加了细微的磨砂质感与柔和的环境反射效果，还原工业操作件常用的防滑握柄质感；中部摆臂与底部基座采用哑光银灰色金属材质，模拟普通碳素钢表面喷砂氧化的处理效果，金属表面添加了极细微的颗粒纹理与均匀的光影过渡，避免塑料感，同时在转轴配合位置添加了轻微的金属倒角高光，体现机械加工的工艺细节；摆臂表面的圆形定位凸台做了凹陷结构处理，边缘添加了0.2mm的工艺倒角，还原真实机加工零件的细节特征。结构设计上，底部转轴基座设置了径向定位小孔，用于穿装定位销实现与从动轴的周向固定，传递扭矩；摆臂采用等截面矩形长条结构，在保证结构强度的同时控制整体重量，摆臂与转轴、握头的连接位置均做了圆角过渡处理，避免应力集中，符合机械零件的强度设计要求；顶部握头采用扁圆形鼓面结构，增大手部接触面积，提升手动操作时的握持舒适度，握头与摆臂之间为可转动配合，摇转过程中握头可相对摆臂自转，减少操作时的手部摩擦。设计思路围绕手动操作类曲柄的实用场景展开，优先保证操作手感、传动可靠性与结构易加工性，整体结构简洁无冗余设计，各部件均为常规机加工可实现的结构，无特殊工艺要求，可直接适配小型机械设备的手动调节、手动传动场景，模型渲染时采用柔和的顶侧光源，投射出自然的软阴影，清晰展现各部件的结构层次与装配关系，整体视觉效果贴近真实工业零件的实物状态。
