法兰式浸入型硫磺加热元件结构设计

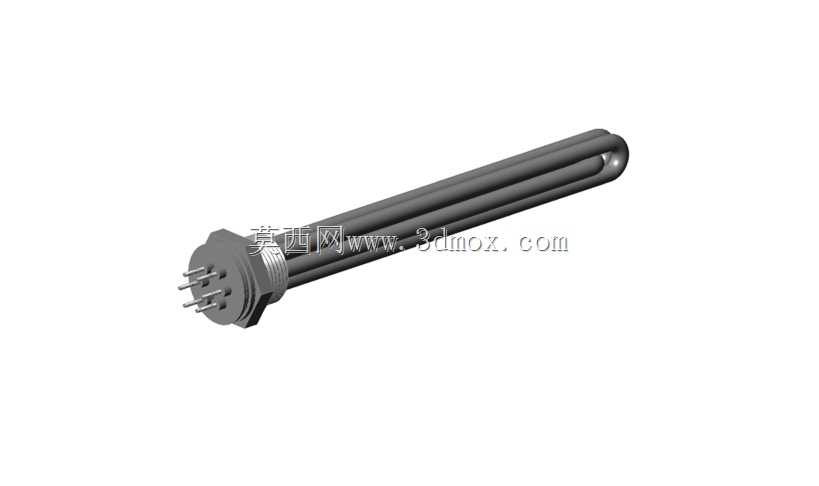

　　在硫磺储运、熔融加工的工业场景中，固态硫磺需要稳定维持在135-155℃的熔融区间，温度过低会导致硫磺黏度骤升堵塞管路，温度过高则会引发硫磺劣化生成腐蚀性副产物，这款浸入式加热元件正是针对该工况开发的专用供热部件。从结构设计来看，元件采用多根U型金属加热管平行排布的形式，加热段整体为长直圆柱形态，可直接插入硫磺储罐、熔融槽的预留安装位，与介质直接接触换热，相比外置夹套加热的热效率提升40%以上，能快速将固态硫磺升温至工艺要求的熔融状态，同时避免局部过热导致的介质变质。

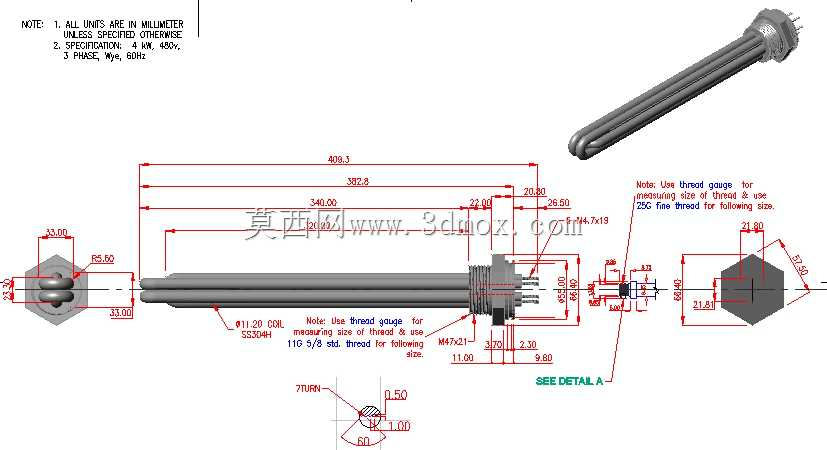

　　安装端采用标准六角法兰结构，法兰面预留密封槽，可配套耐高温耐硫腐蚀的密封垫片，通过螺栓与设备侧壁的安装法兰紧固，安装时需注意加热段完全浸入介质液面以下，严禁干烧，因此在选型时要提前核算储罐内介质的最低液位高度，确保加热段长度比最低液位低50mm以上，避免露出液面的部分因散热不足出现烧管故障。接线端采用多针陶瓷绝缘接线柱，陶瓷基座可耐受高温工况下的绝缘要求，避免接线部位因长期受热出现绝缘老化短路，接线柱的排布间距符合工业电气接线的安全间隙要求，可直接配套对应的防爆接线盒使用，满足硫磺加工区域的防爆电气规范要求。

　　设计过程中，加热管的外壳材质选用耐硫腐蚀的特种合金，避免长期接触熔融硫磺出现晶间腐蚀，管内填充高纯度氧化镁粉作为导热绝缘介质，确保加热丝产生的热量能均匀传导至管壳表面，同时保证加热丝与外壳之间的绝缘性能达标，加热管与法兰的连接采用氩弧焊满焊工艺，焊缝经过渗透探伤检测，杜绝熔融硫磺从焊缝位置渗入管内部导致加热丝短路。从安装边界来看，法兰的安装孔位间距、法兰外径尺寸符合通用化工储罐的安装接口标准，可直接替换同规格的传统蒸汽加热盘管，不需要对原有设备的安装位进行二次改造，加热段的外径尺寸经过优化，在保证换热面积足够的前提下，尽可能缩小整体直径，减少插入设备时对内部流场的干扰，避免硫磺在加热管表面沉积结焦。

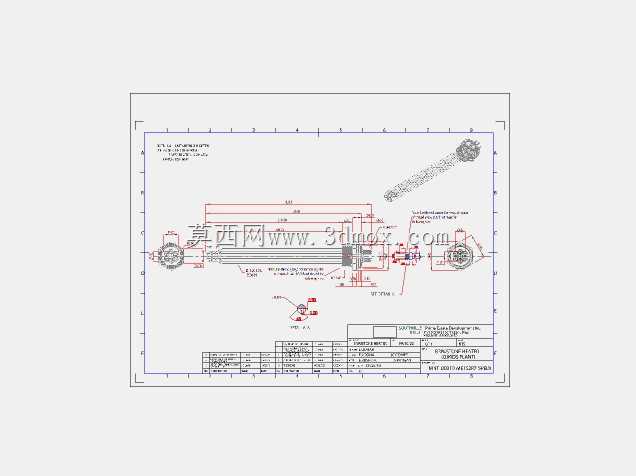

　　实际使用时，该元件可配套温度传感器与温控仪表联动，根据介质温度自动调整加热功率，维持硫磺温度的稳定，相比蒸汽加热的方式，温度控制精度可提升至±2℃以内，能有效减少硫磺因为温度波动产生的黏度变化，保障输送管路的通畅。在结构建模过程中，需要重点校核加热管的排布间距，间距过小会导致管间热量叠加，表面热负荷过高加速结焦，间距过大则会增大整体外形尺寸，浪费安装空间，最终确定的管间距为管外径的2.5倍，既保证了足够的换热面积，又能让介质在管间自然对流，带走管表面的热量，降低表面热负荷。同时法兰的厚度经过强度校核，可承受储罐内的工作压力，不会因为长期受压出现变形导致密封失效，接线端的护罩结构可预留接线空间，方便现场接线操作，同时避免粉尘、水汽对接线端子的侵蚀。
