带周边反射器的电晕捕捉杆装置

　　该装置主要应用于户外开阔区域的电力杆体配套场景，常见于城郊配电线路杆、厂区独立供电杆、野外基站供电杆等易受雷电电晕影响的架设点位，核心作用是在杆体顶端捕捉雷电先导产生的电晕放电，同时配套的周边反射器可兼顾夜间警示、区域辅助照明的复合功能，解决传统单一接闪杆功能单一、夜间辨识度不足的问题。从结构设计来看，整体以圆柱形金属主杆为承载主体，主杆采用等径分段式设计，杆身预留多组抱箍安装位，可根据现场架设需求调整反射器组件的安装高度与朝向，无需在杆体额外打孔破坏结构强度。

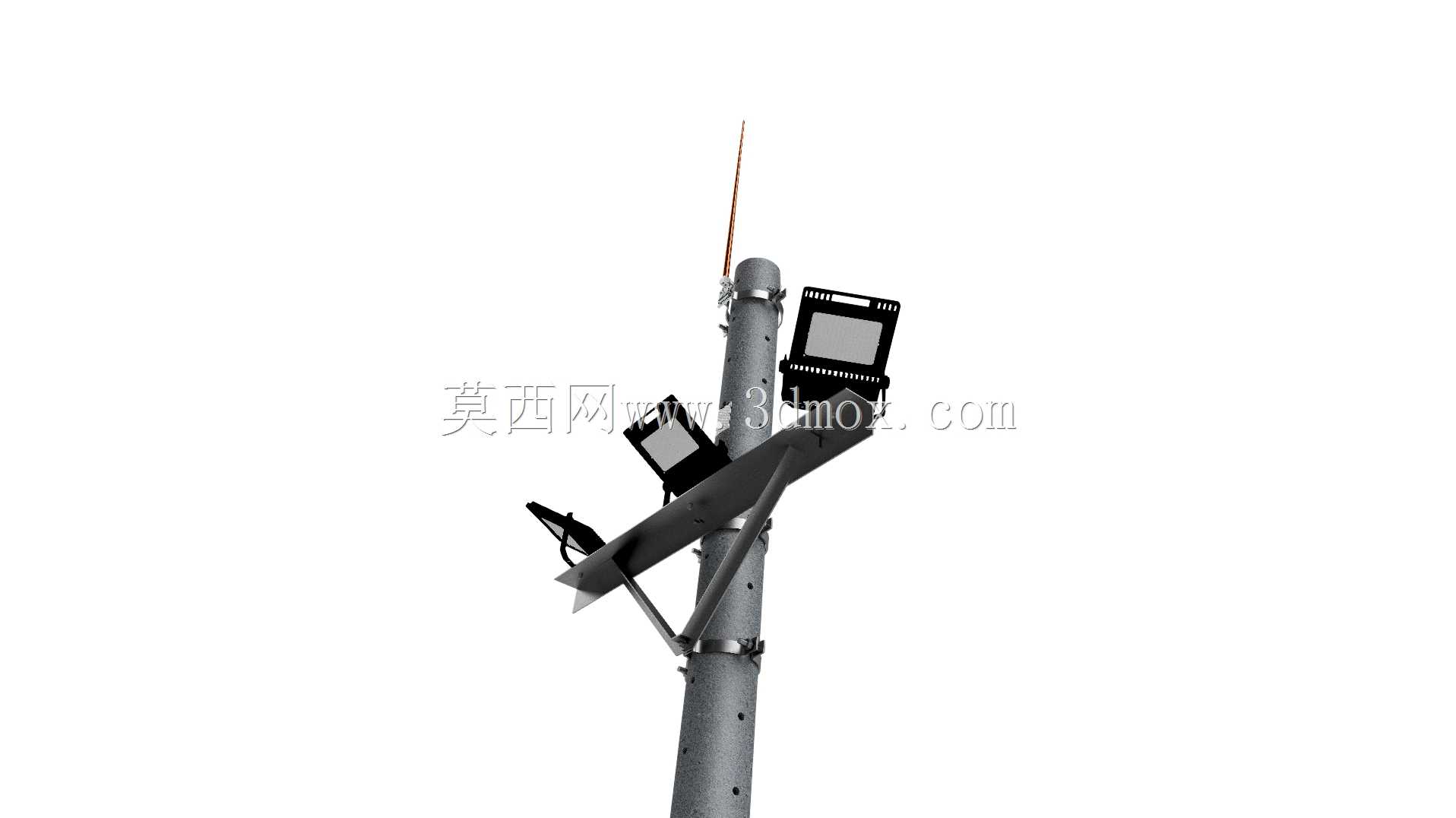

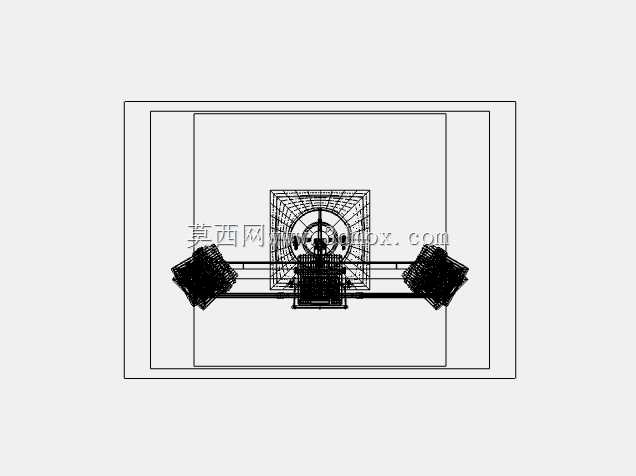

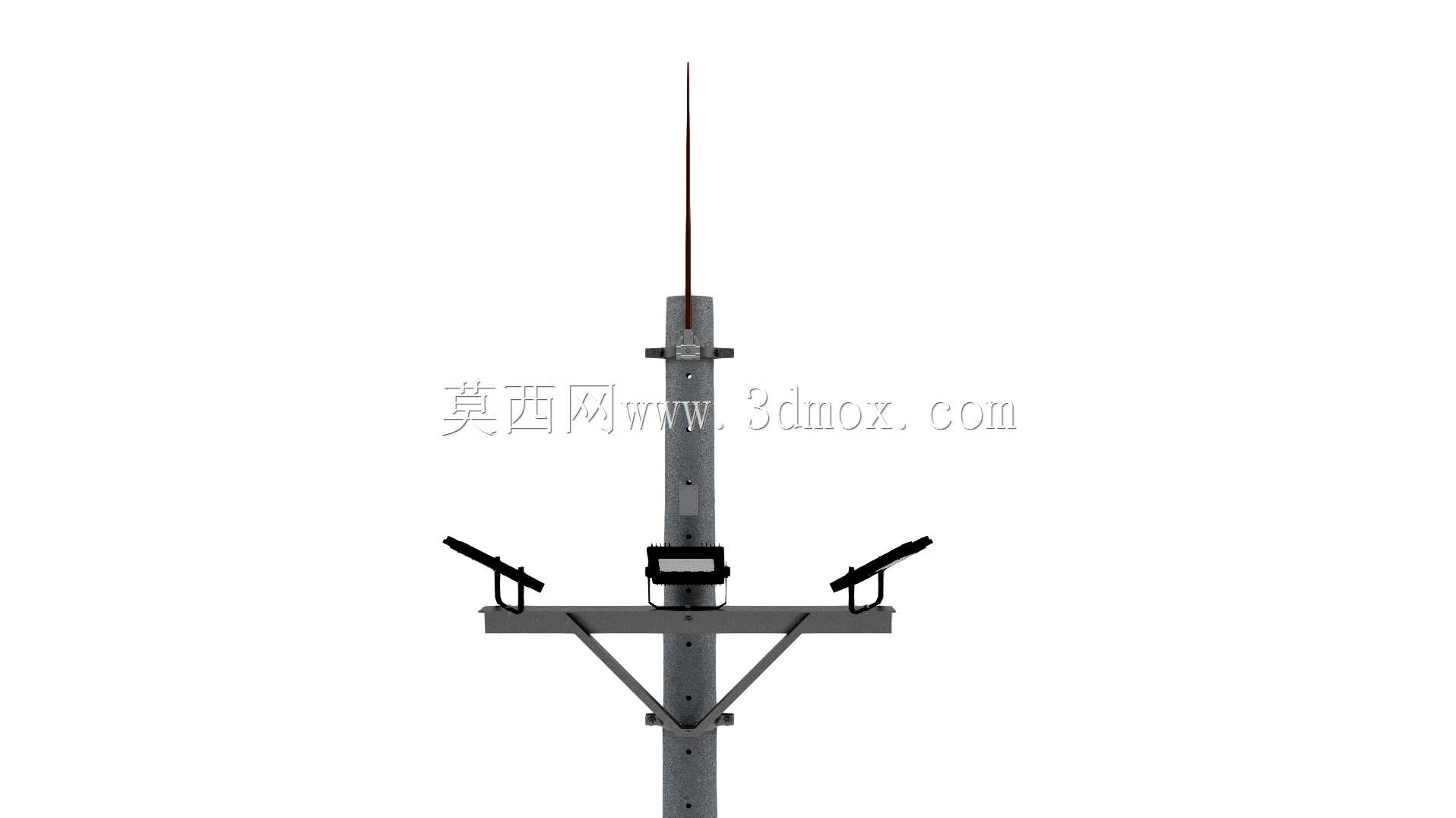

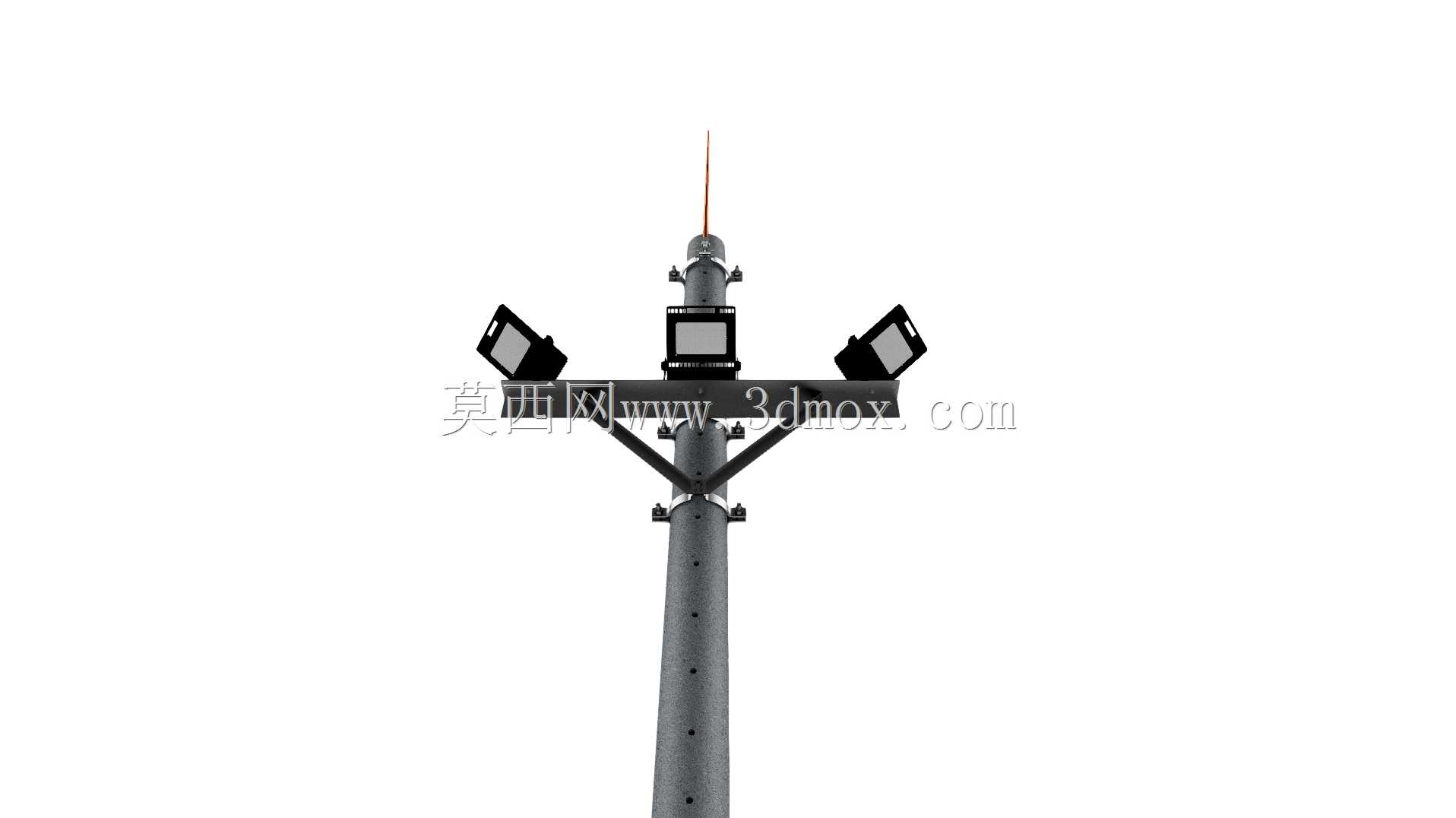

　　顶端的电晕捕捉端采用细长金属杆结构，尖端做圆弧钝化处理，既保证电晕放电的捕捉效率，又避免尖端过锐在强风环境下产生风啸或应力集中断裂的问题，捕捉端与主杆之间采用螺纹连接结构，可单独更换受损的捕捉端头，降低后期维护成本。周边反射器组件通过横向悬臂固定在主杆上部，悬臂采用三角形加强筋结构与主杆抱箍连接，可承受12级瞬时强风的载荷，反射器外壳采用压铸铝成型，表面做喷塑防腐处理，适配户外长期日晒雨淋的使用环境，每个反射器的照射角度可通过铰接座独立调整，覆盖杆体周边360度的近地区域，可根据现场需求调整为警示频闪模式或常亮照明模式。

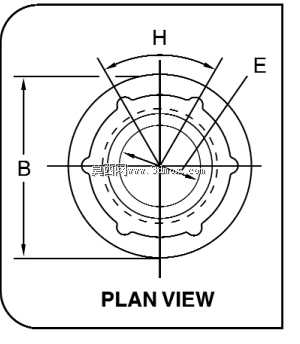

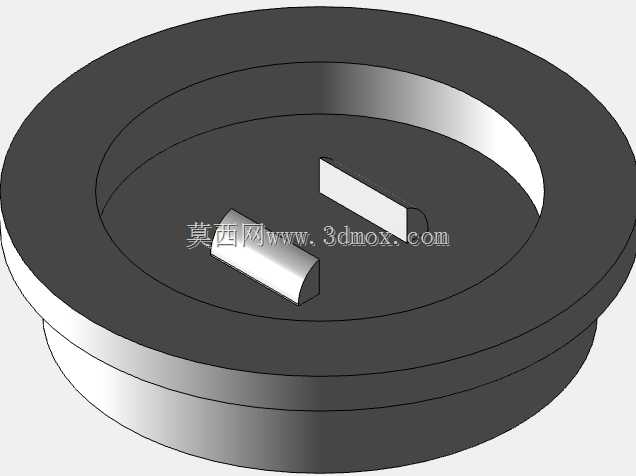

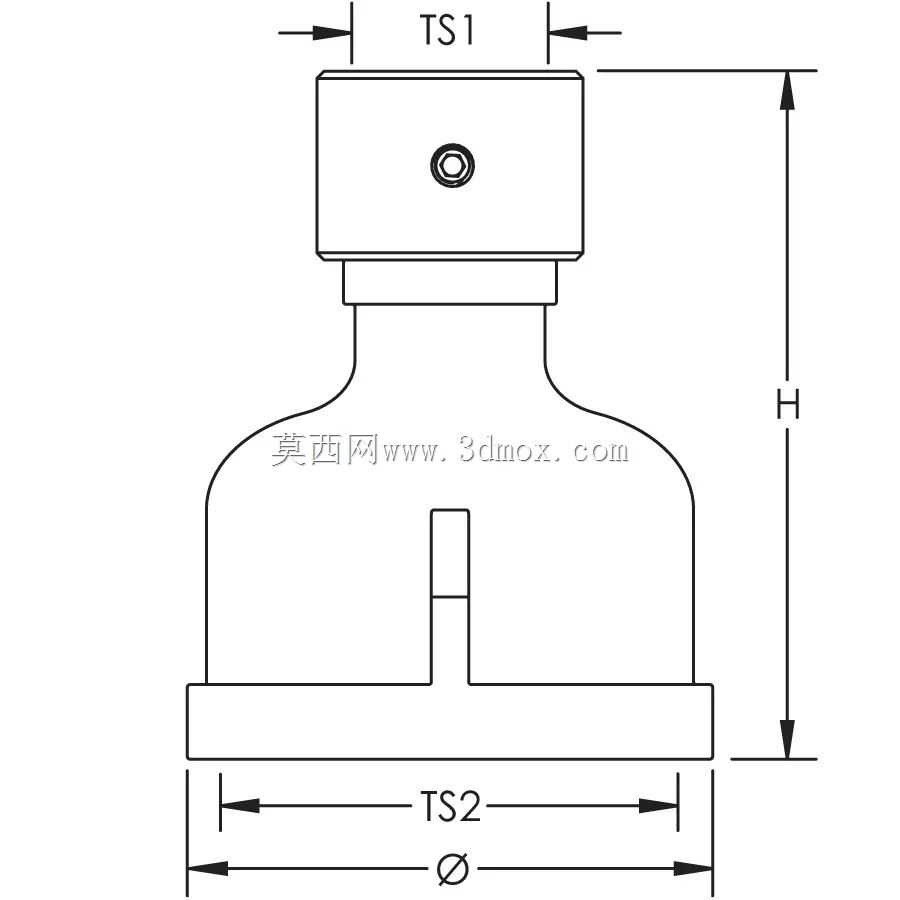

　　安装边界方面，整套装置的底部法兰适配常规110mm-219mm直径的电力杆顶端安装座，法兰连接孔采用长圆孔设计，可兼容不同孔距的现有杆体法兰，无需重新加工安装孔位；整套装置的横向伸出尺寸控制在800mm以内，避免超出杆体路权范围影响过往车辆通行，顶端捕捉端高出反射器组件1200mm，保证接闪时的保护范围覆盖整套反射器与下方杆体设备。设计过程中重点考虑了户外设备的抗振性能，所有连接位置均加装防松弹簧垫圈，反射器与悬臂之间设置橡胶减振垫，降低强风环境下的构件共振疲劳；电气走线全部隐藏在主杆与悬臂的内部空腔中，外部无裸露线缆，避免线缆老化或被外力破坏，同时减少风阻载荷。

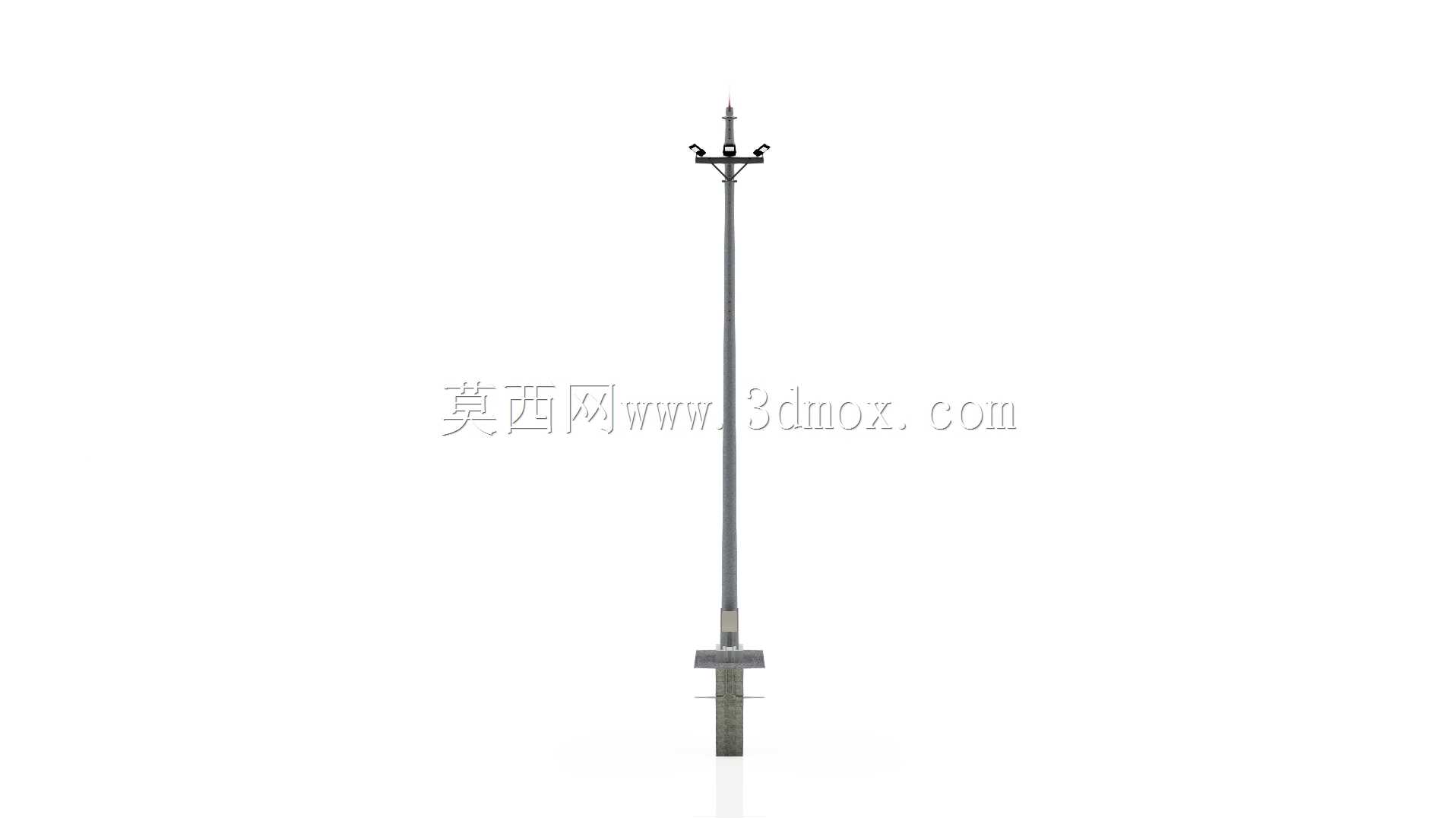

　　从实际使用场景来看，该装置可直接替换传统杆体顶端的普通接闪杆，无需改动杆体原有内部走线结构，安装时仅需紧固法兰螺栓、调整反射器角度即可完成部署，相比传统接闪杆加独立警示灯的组合方案，整体结构更紧凑，风阻系数降低30%以上，杆体顶端的载荷重量减少25%，降低了杆体的承重负担，尤其适配老旧杆体的升级改造场景。反射器的反光面采用高透光钢化玻璃面板，表面做疏水处理，雨天可自行冲刷表面灰尘，减少后期人工清洁的频次，内部光源采用模块化设计，单个光源模块损坏后可直接插拔更换，无需拆解整套反射器结构。电晕捕捉端与杆体内部的引下线采用压接端子连接，接触电阻控制在0.03欧姆以内，保证雷电流的顺利泄放，连接位置做防水密封处理，避免雨水渗入造成连接部位锈蚀。整套装置的重心控制在主杆轴线上，横向悬臂的重量做对称配平，避免长期单侧受力造成主杆弯曲变形，适配不同高度的杆体安装需求，最低可安装在6米杆体顶端，最高可适配18米的高杆架设场景。
