西门子110kV三极高压断路器结构设计

项目分类:变压器 发布时间:2025-01-13 ID:896865
  • 西门子110kV三极高压断路器结构设计

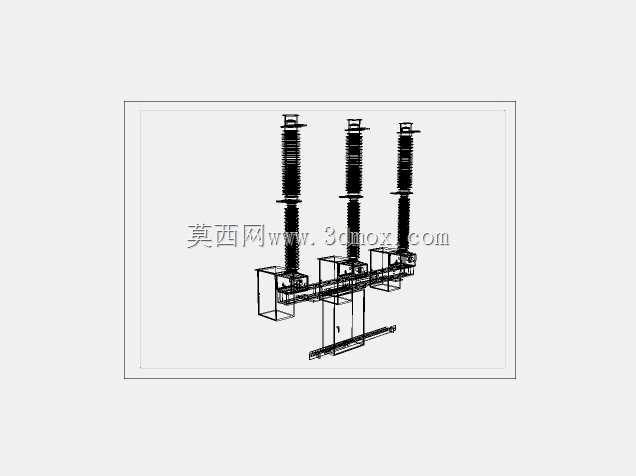

  在110kV电压等级的输配电网络中,高压断路器是承担线路投切、故障隔离核心功能的关键一次设备,本次呈现的三极断路器结构,针对户外敞开式变电站的安装场景设计,适配123kV额定电压等级的工频运行环境,可在系统出现短路故障时,于数十毫秒内完成分闸动作,切断最高40kA的短路电流,避免故障范围扩大波及上级电网与下游用电负荷。从结构布局来看,该断路器采用三相共架的安装形式,三个极柱垂直布置在共用的基座框架上,极柱上部为灭弧室绝缘套管,内部集成灭弧触头与绝缘支撑结构,套管的外绝缘爬距按照户外污秽等级要求设计,可满足多雨、多尘区域的长期运行需求,避免污闪故障发生。极柱下部与操动机构的传动链路连接,每相的传动拐臂、绝缘拉杆均做独立的运动轨迹校核,保证三相同期分合闸的偏差控制在工程允许范围内,不会出现非同期操作引发的过电压问题。设备配套的电动操作机构集成在基座侧方的柜体内,机构内部包含储能电机、传动齿轮组、分合闸线圈、位置辅助接点等部件,正常运行时储能电机提前完成弹簧储能,接到分合闸指令后可瞬间释放能量驱动触头完成动作,同时机构预留手动操作接口,可在电动回路失电时完成应急操作。

  在安装边界层面,该断路器的基座预留标准的地脚安装孔位,孔位间距匹配常规110kV断路器的混凝土基础尺寸,现场安装时无需额外对基础做大规模改造,极柱的相间距离按照110kV电压等级的带电安全距离设计,保证带电部分与接地构件、不同相带电部分之间的空气间隙满足耐压试验要求,不会出现运行中的放电隐患。设备的二次接线端子集中布置在机构箱的侧面,端子排的接线点位与常规变电站二次保护回路的信号定义兼容,可直接对接测控、保护装置的分合闸命令与位置反馈信号,减少现场二次接线的改造成本。

  从设计思路上,该结构优先考虑了户外长期运行的可靠性,所有外露的金属构件均做热镀锌防腐处理,机构箱的防护等级满足户外防雨、防尘要求,箱门设置密封胶条与防水檐,避免雨水渗入内部造成机构卡涩或电气元件受潮短路。传动部位的轴承、轴销均采用自润滑材质,减少日常运维的润滑频次,降低运维人员的高空作业风险。灭弧室部分采用压气式灭弧结构,分闸过程中压气室产生的高速气流可快速吹灭电弧,在开断额定短路电流时不会出现电弧重燃现象,保证开断过程的稳定性。设备的额定电流可达3150A,可适配大容量的输电回路,满足区域变电站主变进线、出线间隔的载流需求,在长期满负荷运行时,触头与导电回路的温升控制在国标允许范围内,不会出现过热引发的设备损坏。

  针对设备的运输与现场组装需求,整个结构采用模块化拆分设计,三个极柱、基座、操动机构可拆分运输,现场仅需按照装配定位标记完成极柱与基座的对接、传动连杆的调整即可完成安装,无需复杂的现场加工工序,大幅缩短现场安装的工期。在三维建模过程中,所有运动部件均做了干涉检查,模拟分合闸全行程的运动轨迹,确认极柱内部的绝缘拉杆、触头运动过程中不会与周边构件发生碰撞,机构内部的齿轮、锁扣部件的啮合间隙符合机械设计公差要求,保证加工装配后机构动作的顺畅性,不会出现卡滞、分合闸不到位的问题。同时模型中还原了设备的所有外部接口,包括一次接线端子的板型尺寸、安装孔位,二次电缆的进线孔位置,接地端子的布置位置,可直接用于变电站的三维布置设计,完成与周边隔离开关、电流互感器、母线构架的安全距离校验,提前规避现场安装时出现的空间冲突问题。
