单相WEG启动盒电气控制装置结构

　　这款单相启动控制盒，主要面向民用及小型工业场景下的单相电机启停控制需求，常见于小型加工设备、农用排灌单相电机、商用小型配套机组的前端控制环节，替代传统裸露式闸刀开关与分体式保护器件的组合方案，将启停操作、过载保护、线路接驳功能集成在单一封闭壳体内，适配潮湿、多粉尘的普通工业及户外半遮蔽安装场景，壳体的密封结构可阻挡常规飞溅水滴与浮尘侵入内部电气回路，降低非专业人员误触带电部件的风险。

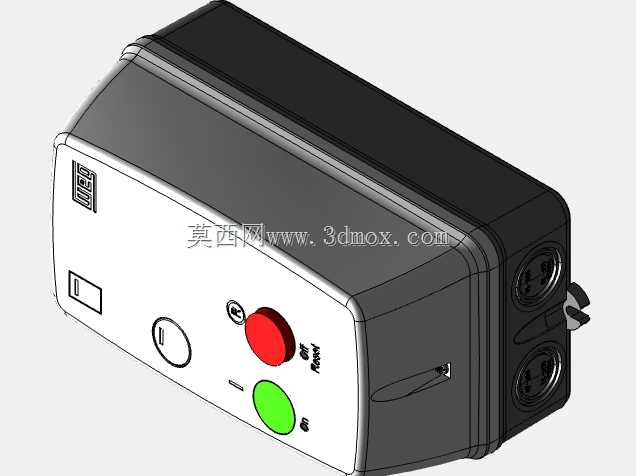

　　从结构设计逻辑来看，壳体采用上下扣合的拼接形式，接缝处预留密封胶条安装槽位，无需额外定制紧固件即可实现IP54级别的基础防护，侧面预留的两组线缆穿装孔位，分别对应电源进线端与负载出线端，孔位自带橡胶护线圈结构，避免穿线时线缆绝缘层被壳体锐边割破，同时可在锁紧线缆后封堵孔位缝隙，减少灰尘与水汽侵入路径。正面操作区域的布局完全贴合一线操作人员的使用习惯，红色停止按钮采用凸起高度更高的蘑菇头结构，紧急状态下可通过手掌拍压实现快速分断，绿色启动按钮的按压行程与反馈阻尼经过调校，按压到位时会发出清晰的咔嗒反馈，避免操作人员误判启动状态；按钮旁侧设置的状态标识采用模内注塑成型工艺，不会因长期摩擦、油污附着出现标识脱落模糊的问题，左侧预留的小开关位可扩展本地/远程控制切换功能，无需额外开孔改造壳体。

　　内部腔体的布局充分考虑了电气间隙与爬电距离要求，过载保护继电器的安装位预留了散热间隙，避免长期过载动作时热量积聚在壳体内加速绝缘件老化，接线端子排的安装位靠近侧面穿线孔，线缆接入后无需在壳体内大跨度弯折，减少接线时的线缆冗余量，同时给后期检修拆接线留出足够的操作空间，无需将整个盒体从安装面拆下即可完成端子紧固、保护参数调整的操作。安装边界方面，盒体背部预留了两个嵌入式安装挂孔，可直接挂装在墙面预设的膨胀螺栓上，也可通过额外的安装支架固定在设备机架侧面，整体外轮廓无突出的尖锐棱角，安装后不会对周边通行、设备操作造成干涉，整体厚度控制在合理范围，即使在狭窄的设备侧壁、电控箱旁侧空间也能完成安装，不需要预留过大的操作维护空间。

　　从实际使用的适配性来看，这款控制盒可直接配套对应功率段的WEG单相电机使用，也可通过调整内部过载继电器的整定电流参数，适配其他品牌同功率等级的单相负载，内部预留的扩展位可根据需求加装辅助触点、指示灯等附加元件，不需要更换整个壳体即可完成功能升级，兼顾了出厂标配的通用性与现场改造的灵活性。壳体采用的阻燃工程塑料材质，可耐受常规电气故障时的短时高温，避免故障扩大时壳体熔融引燃周边可燃物，所有操作部件的机械寿命满足工业场景下的频繁操作需求，按钮的按压次数、壳体卡扣的扣合次数均达到低压电器对应的行业标准要求，长期使用不会出现按钮卡滞、壳体扣合松脱的问题。在现场布线施工时，这款集成式控制盒可大幅减少现场的接线工作量，不需要单独采购按钮盒、继电器座、接线端子等零散配件，所有器件在出厂前已完成内部回路的接线与调试，现场只需要接入进线电源与负载线缆即可投入使用，降低了现场接线错误的概率，也减少了后期运维时的故障排查点，对于小型单机设备的电气配套来说，可有效压缩电气部分的装配与调试周期。
