户外防雷接地平衡灯杆结构设计

　　做户外市政杆件设计快十二年，见过太多因为防雷接地没做平衡处理，雷雨季出现灯杆带电、设备击穿甚至行人触电的案例，这次做的这款带防雷平衡设计的杆体，最早是给南方多雷区域的郊野道路配套做的结构方案。很多刚入行的设计师做灯杆只算风载荷、壁厚强度，忽略了杆体作为高耸金属构件的引雷特性，普通灯杆直接接扁钢入地，遇到土壤电阻率不均的地段，接地极周边电位差拉得太大，雷击瞬间杆体和周边地面的跨步电压很容易超出安全阈值，这也是为什么很多地方雷雨季路灯周边会出现安全隐患。

　　这款杆体的核心设计逻辑，是把接闪、引下、电位平衡三个环节整合到杆体本身的结构里，不用额外在杆外附设引下线，也不用单独做复杂的外围均压环。杆顶的接闪端直接和杆身主筒体做等电位焊接，焊缝长度严格按照金属构件防雷要求做满焊，避免雷击时出现接闪点跳弧。杆身内部预留了通长的引下导体连接位，和筒体本身的金属壁形成双重引下通路，就算其中一条通路因为腐蚀出现接触不良，另一条也能保证雷电流顺利泄放。

　　尺寸设计上，杆体总高按照常规次干路照明要求做的适配高度，底部法兰盘的安装孔位完全匹配常规路灯基础的预埋螺栓间距，不用重新做基础定制，替换现有老旧灯杆的时候可以直接原位安装，不用破路重新浇筑基础，这点在旧路改造项目里能省不少施工成本。杆身下部距离地面0.8米到2.5米的区间做了加厚处理，一方面是应对路边可能出现的车辆剐蹭，另一方面这个区间是人员容易触碰的位置，加厚的金属壁能更好地均衡电位，避免雷击时杆体局部出现过高的接触电压。

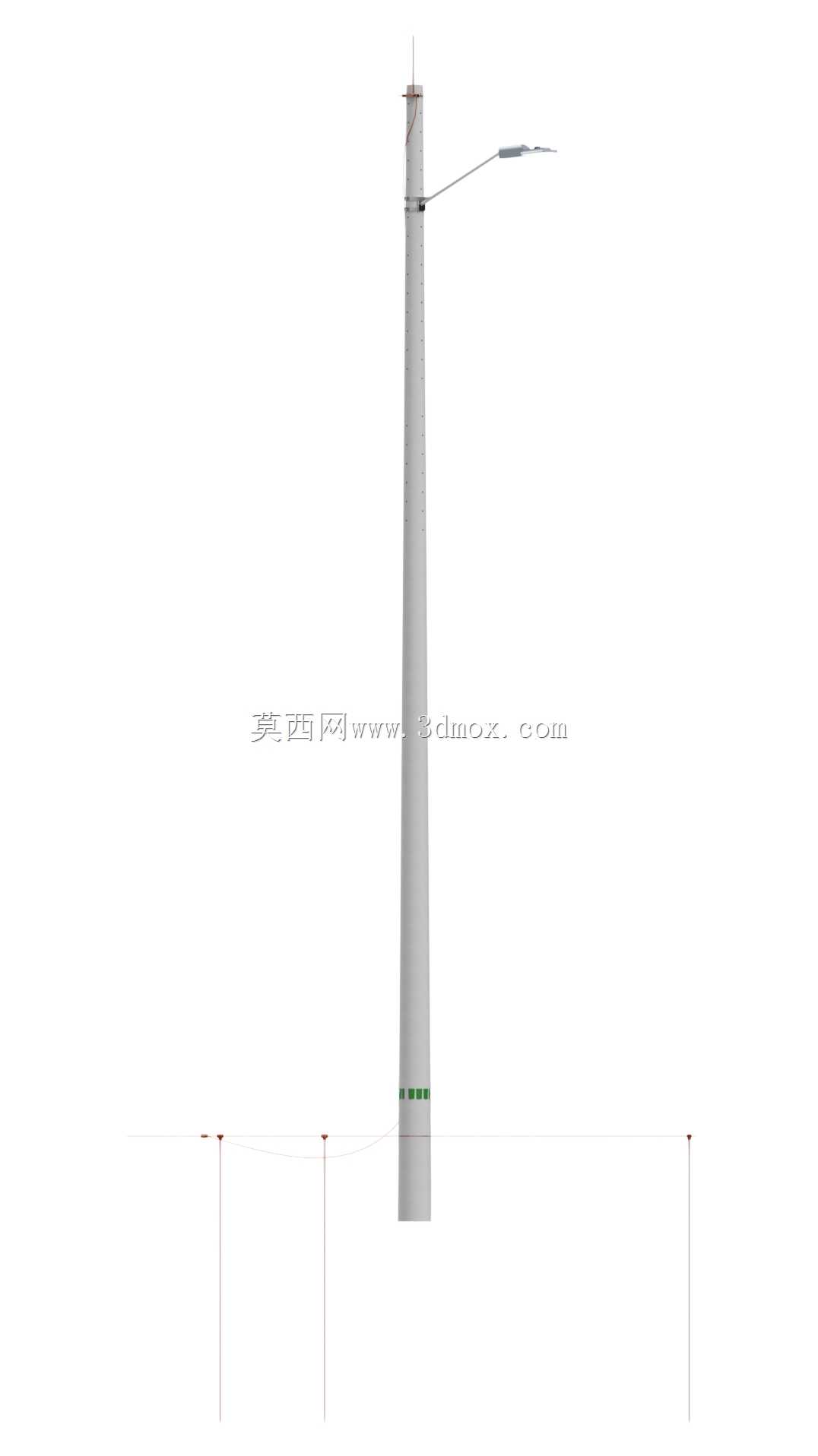

　　接地平衡的设计藏在杆体底部的法兰连接位置，法兰盘上预留了四个对称的接地连接端子，分别对应四个方向的接地极引出点，安装的时候四个方向的接地扁钢分别接入对应端子，保证接地网围绕杆体形成对称的环形结构，不会因为某一个方向的土壤电阻率高导致电流泄放不均。杆体内部还预留了等电位连接排，后续加装的照明灯具、监控设备、信号模块的金属外壳都可以直接接到这个排上，不用单独再做接地引线，所有附属设备和杆体始终保持等电位，就算出现雷击过电压，也不会在设备和杆体之间形成电位差打坏元器件。

　　实际应用里，这种结构不光能用在道路路灯上，园区监控杆、交通信号杆、户外充电桩的遮雨棚杆都可以套用这个平衡设计思路。之前在沿海多雷区做的试点项目，连续三个雷雨季跟踪下来，杆体上装的智能照明模块没有出现过一次雷击损坏的情况，周边地面的跨步电压实测值也远低于安全规范要求的阈值。很多人觉得防雷就是把杆体接到地网上就行，实际上高耸金属杆件的防雷核心是电位平衡，要是接地极布置不对称，雷电流泄放的时候不同方向的阻抗不一样，杆体本身就会出现电位差，不光容易打坏接在上面的电子设备，还会在周边地面形成危险的跨步电压区域。

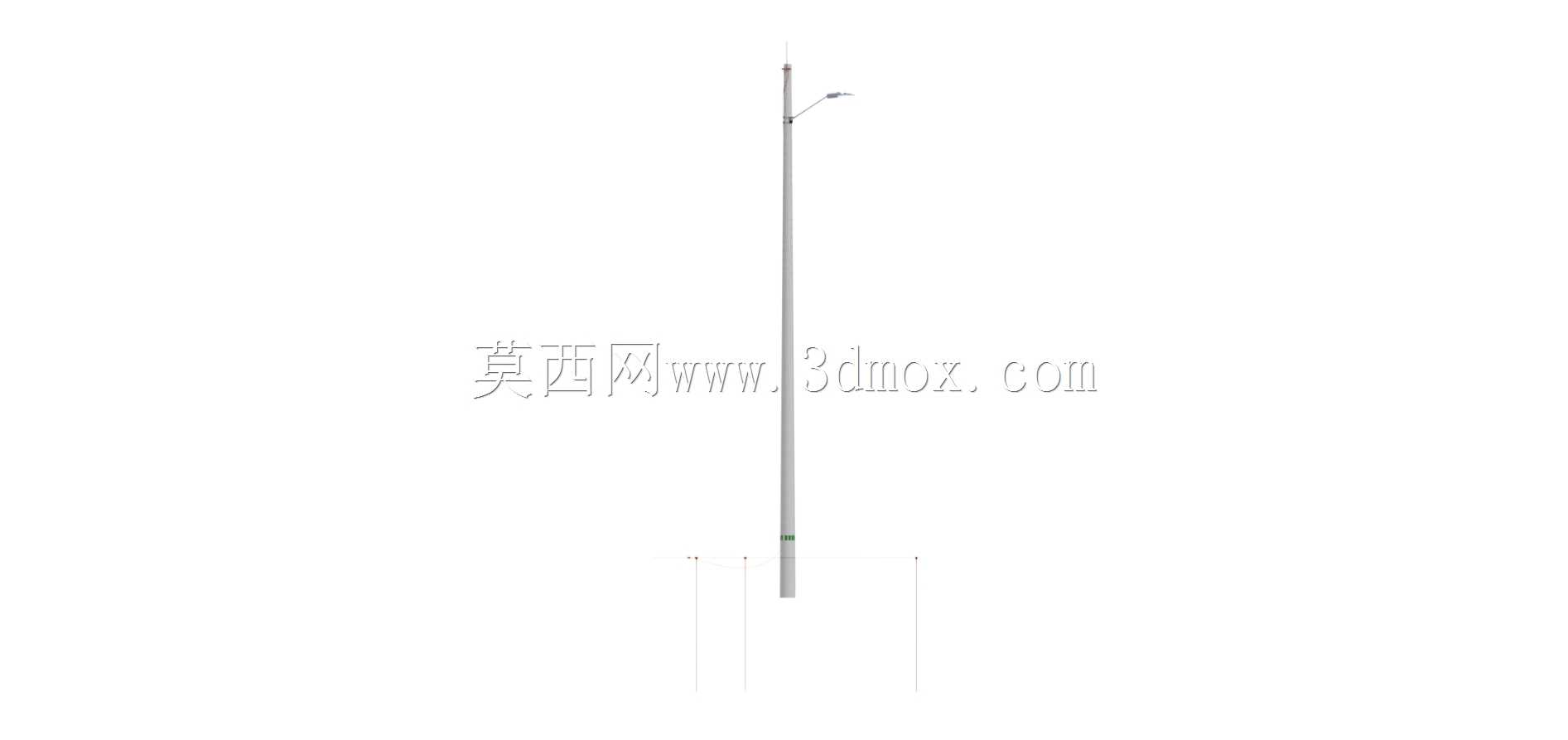

　　建模的时候特意把内部的引下通路、法兰连接端子、等电位排的位置都做了1:1的还原，甚至法兰盘上的螺栓孔间距、加强筋的焊接位置都完全按照实际加工尺寸来做，后续做结构校验的时候，可以直接把模型导入仿真软件，算不同雷击电流下的杆体电位分布，也可以直接导出加工图给车间下料，不用再二次调整尺寸。杆体的外伸灯臂角度也做了优化，既保证照明覆盖范围符合道路照明的照度要求，也不会因为灯臂外伸太长导致杆体顶部风载荷过大，接闪端的高度比灯臂最高点高出15厘米，保证雷击的时候接闪端优先接闪，不会让雷电直接击中灯具或者灯臂。

　　安装边界上，这款杆体适配的基础尺寸和常规12米路灯的通用基础完全一致，基础内部的接地预埋扁钢需要提前按照四个方向引出，露出基础面的长度刚好够和法兰上的端子连接，不用额外裁剪或者焊接接长。杆体底部的检修门位置做了防水翻边，检修门内部的等电位排距离检修门的距离留够了接线操作空间，后期维护的时候不用探身到杆体内部就能完成接线。很多现场施工的工人为了省事，经常把所有接地线都接到法兰的同一个端子上，这样就完全失去了电位平衡的作用，所以建模的时候特意把四个端子做了不同方向的标识，安装的时候能直观看到每个端子对应的接地极方向，避免施工的时候接错位置。

　　从结构强度上来说，杆体的壁厚选择按照当地30年一遇的最大风速做了挠度校验，杆顶的最大偏移量控制在杆高的千分之三以内，不会因为大风导致灯臂晃动影响照明效果，也不会因为长期晃动导致接闪端的焊接位置出现疲劳裂纹。焊接位置全部做了坡口处理，保证焊透，避免因为焊缝存在缝隙导致雨水渗入杆体内部腐蚀引下通路，毕竟防雷结构最怕的就是长期使用后出现锈蚀，导致引下通路的阻抗变大，雷击的时候不能顺利泄放电流。
