123KV高压科连特电流互感器结构设计

　　在110kV及以上电压等级的敞开式变电站中，这类电流互感器承担着高压侧大电流向二次侧标准小电流转换的核心作用，为计量、保护、测量回路提供可靠的信号输入，是变电站一次设备中不可或缺的关键组件。不同于低压侧电流测量装置，123kV电压等级的互感器需要同时满足高压绝缘、动热稳定、测量精度三方面的严苛要求，其结构设计直接影响变电站长期运行的可靠性。

　　从实际应用场景来看，这类互感器通常安装在变电站进线间隔、主变高压侧、出线间隔的断路器与隔离开关之间，通过一次接线端子与高压母线连接，二次侧接线盒通过屏蔽电缆接入主控室的保护屏、计量屏。户外安装的工况要求设备外壳具备足够的耐候性，顶部的金属膨胀器可以补偿内部绝缘油随环境温度变化产生的体积差，避免内部出现负压导致潮气侵入，这也是高压油浸式互感器普遍采用的结构设计。

　　设备的功能特性上，该款互感器变比为50:5/5A，双二次绕组设计可以同时满足计量与保护的双重需求，0.2级的测量精度能够满足贸易结算级别的电能计量要求，保护绕组则可以在系统发生短路故障时，准确传变故障电流供继电保护装置判断故障类型、触发断路器跳闸。30VA的额定二次负载可以覆盖常规变电站二次回路的电缆压降、装置输入阻抗需求，无需额外配置辅助互感器即可直接接入二次系统。

　　从结构设计思路来看，整个设备采用立式单柱结构，上部的头部壳体容纳一次绕组、二次绕组及铁芯组件，外部的瓷套（或复合绝缘套管）承担高压端对地的主绝缘作用，内部充注的绝缘油既作为绝缘介质填充绕组与套管之间的气隙，也起到散热作用，将绕组运行产生的热量通过套管壁散发到外部环境。下部的底座采用铸铁材质，设置有安装法兰、放油阀、二次接线端子盒，安装法兰上的螺栓孔位按照110kV等级互感器的通用安装尺寸设计，可以直接适配变电站内常规的设备支架，无需额外加工过渡连接件。

　　外形尺寸与安装边界方面，这类123kV电流互感器的整体高度通常在2.2米至2.5米之间，上部头部直径约300mm至350mm，套管外径约180mm至220mm，底座安装法兰的孔位中心圆直径通常为400mm，采用4个M16或M20的螺栓进行固定。设计安装空间时需要预留足够的带电安全距离，123kV电压等级下，设备带电部分对接地架构的最小安全距离不小于1.1米，不同相设备之间的带电距离不小于1.3米，同时要预留运维人员进行红外测温、油位检查、二次接线维护的操作空间，设备周围0.8米范围内不应布置其他遮挡构件。

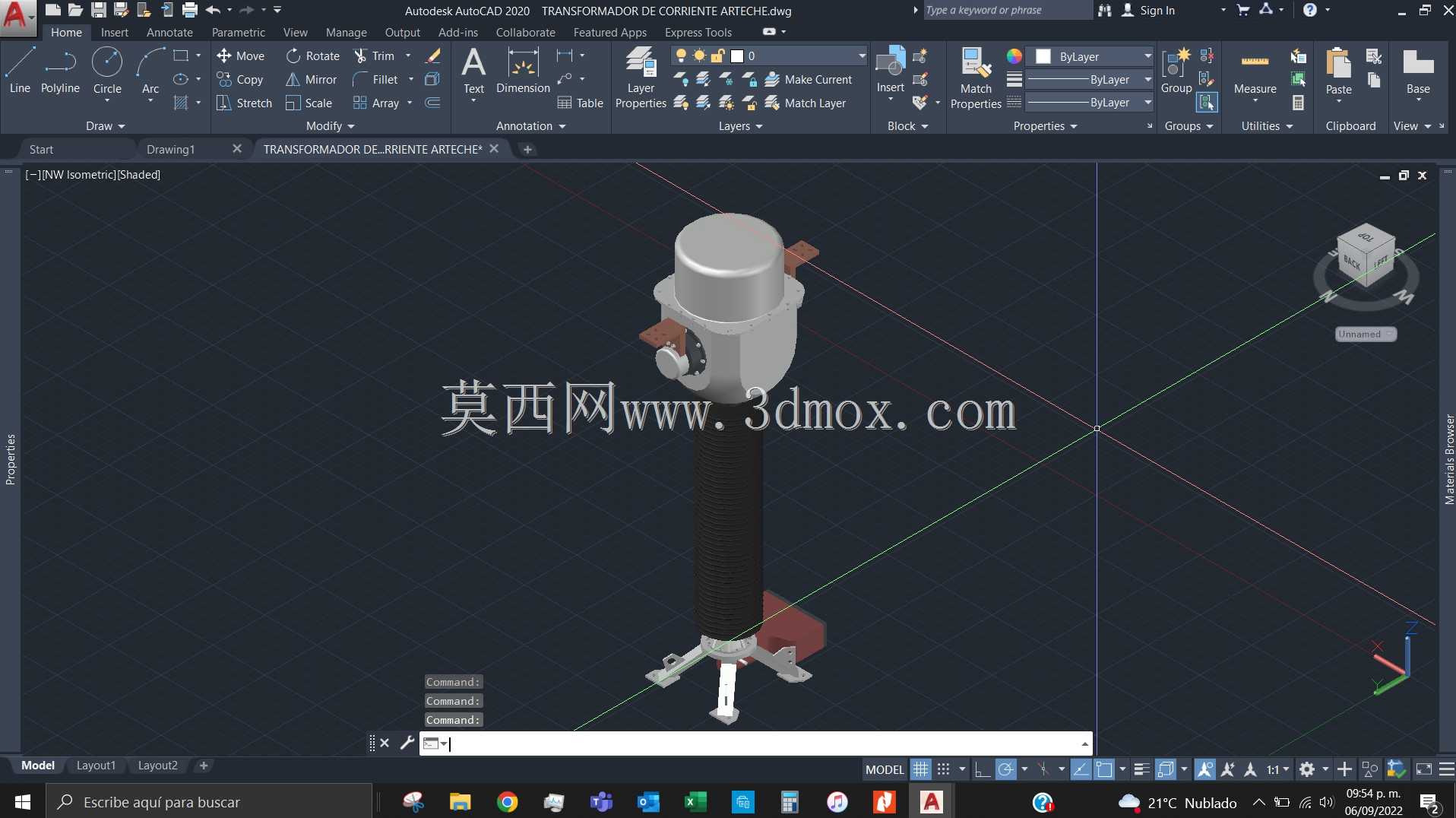

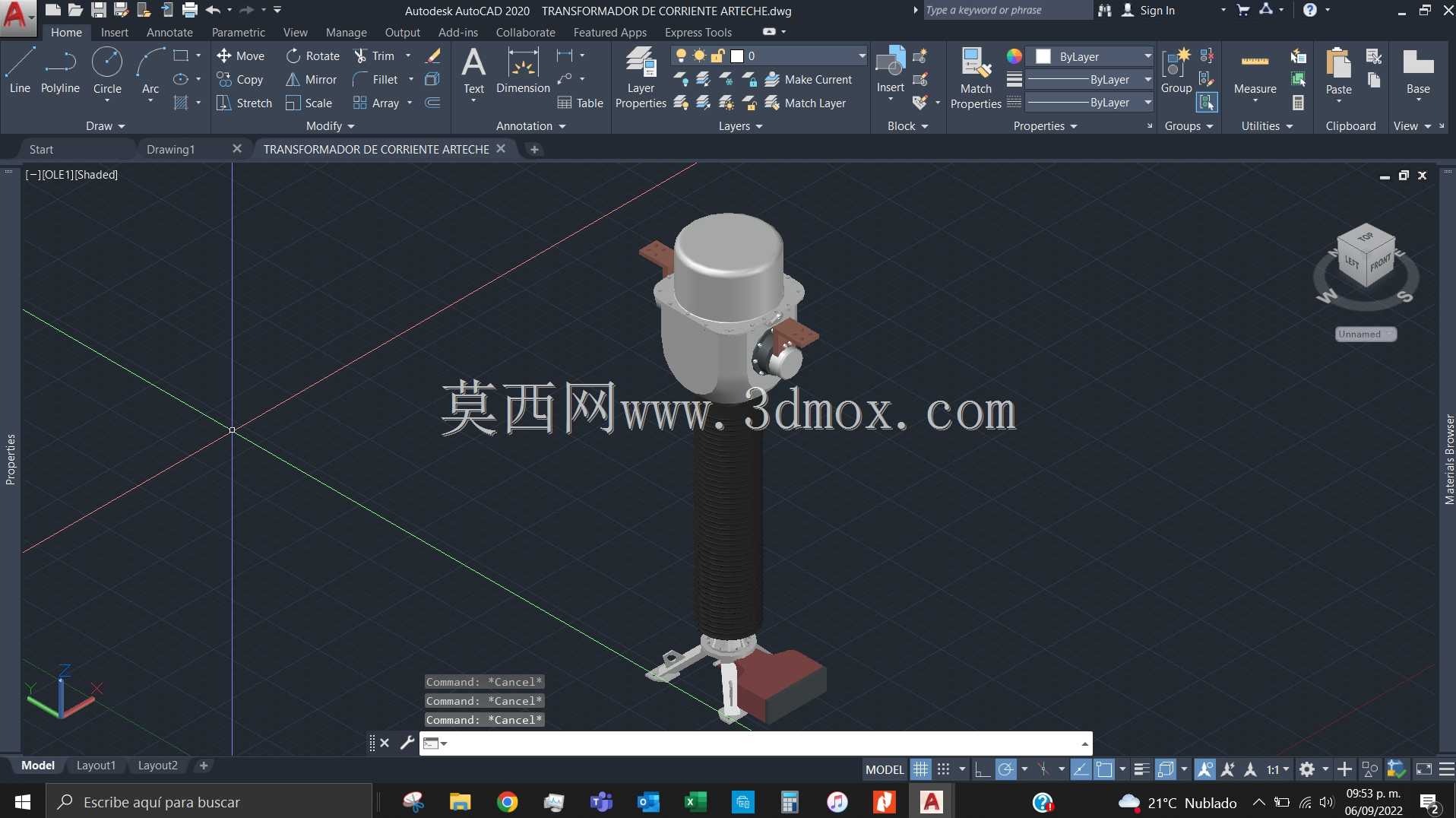

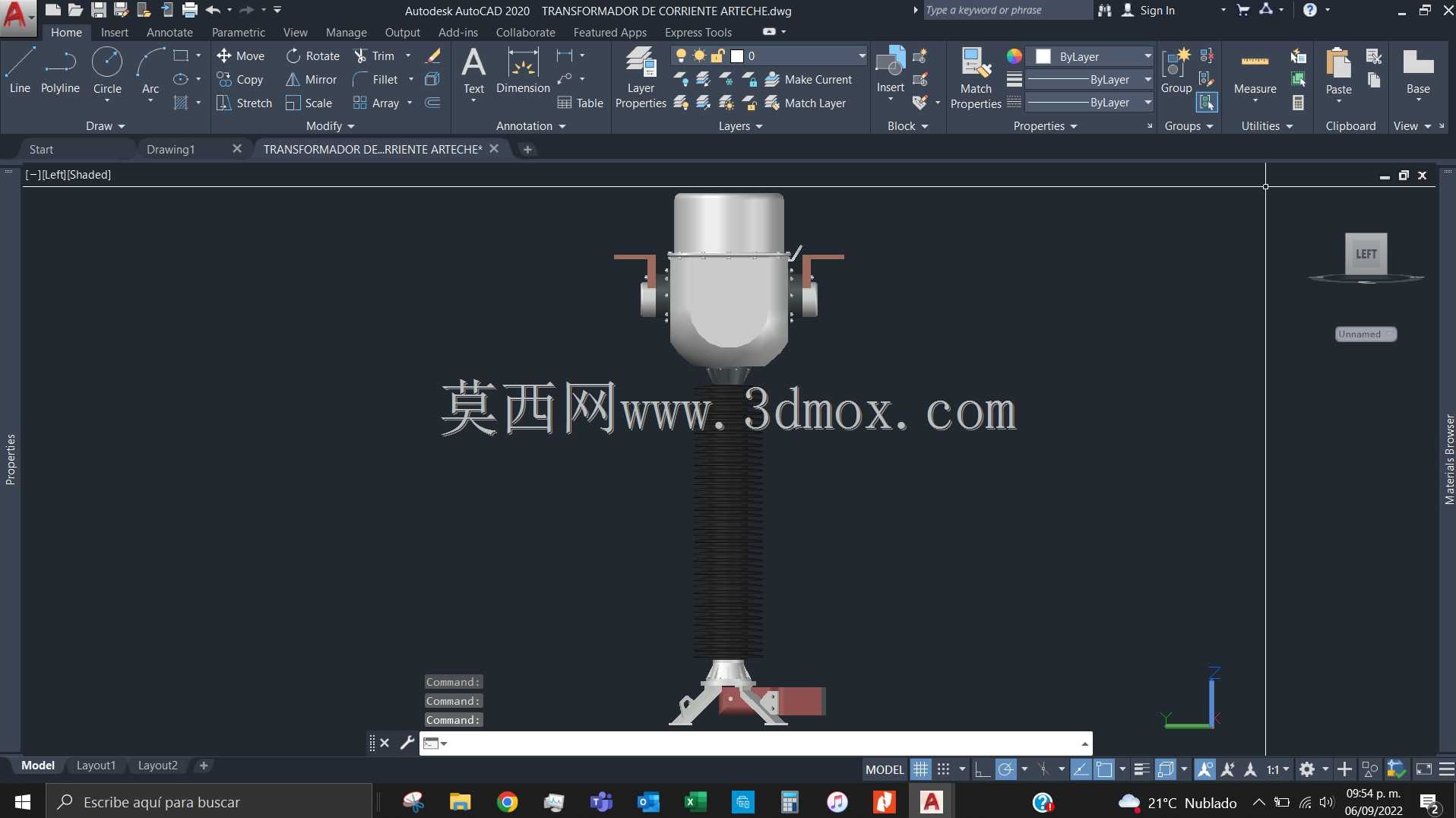

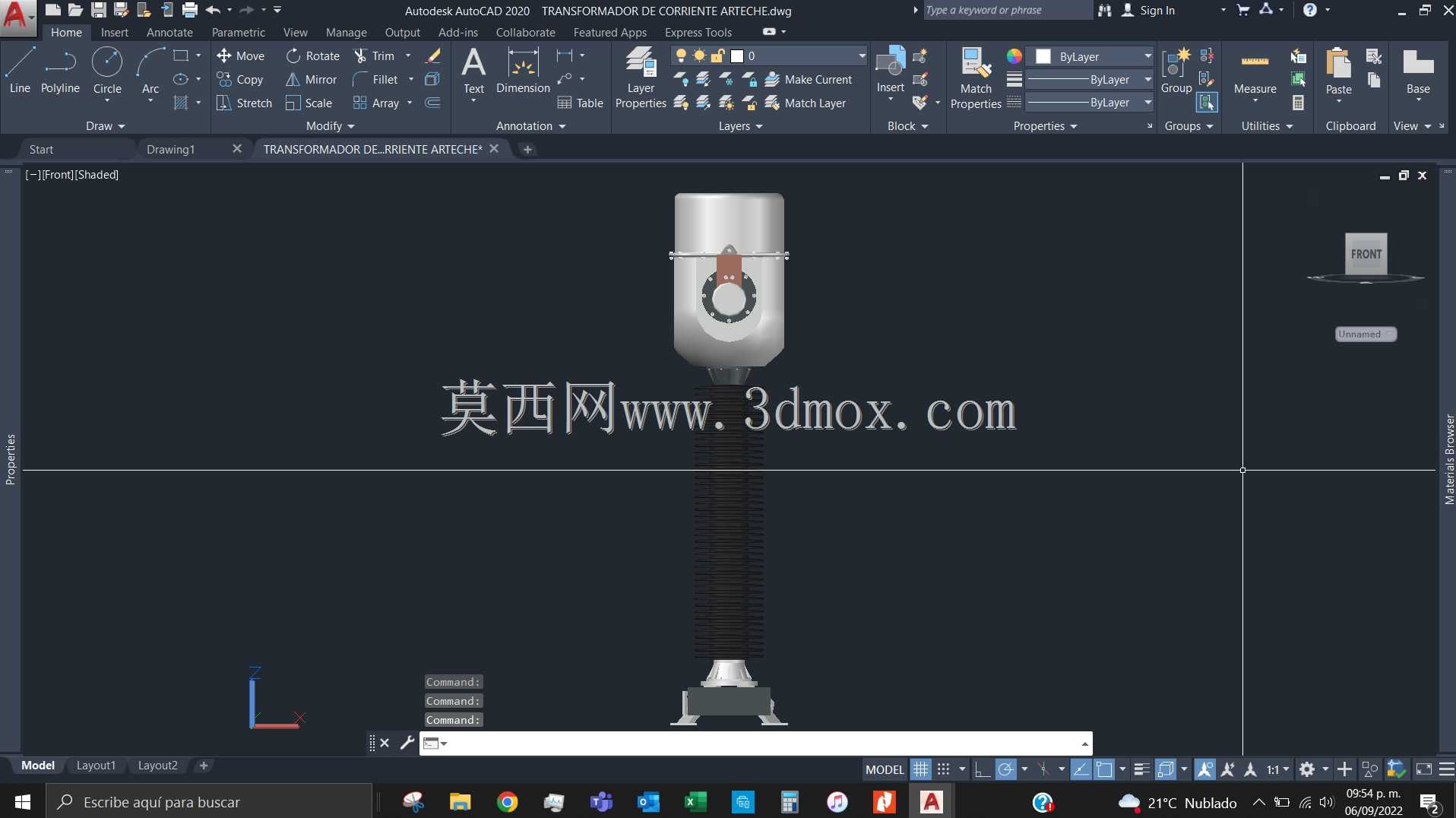

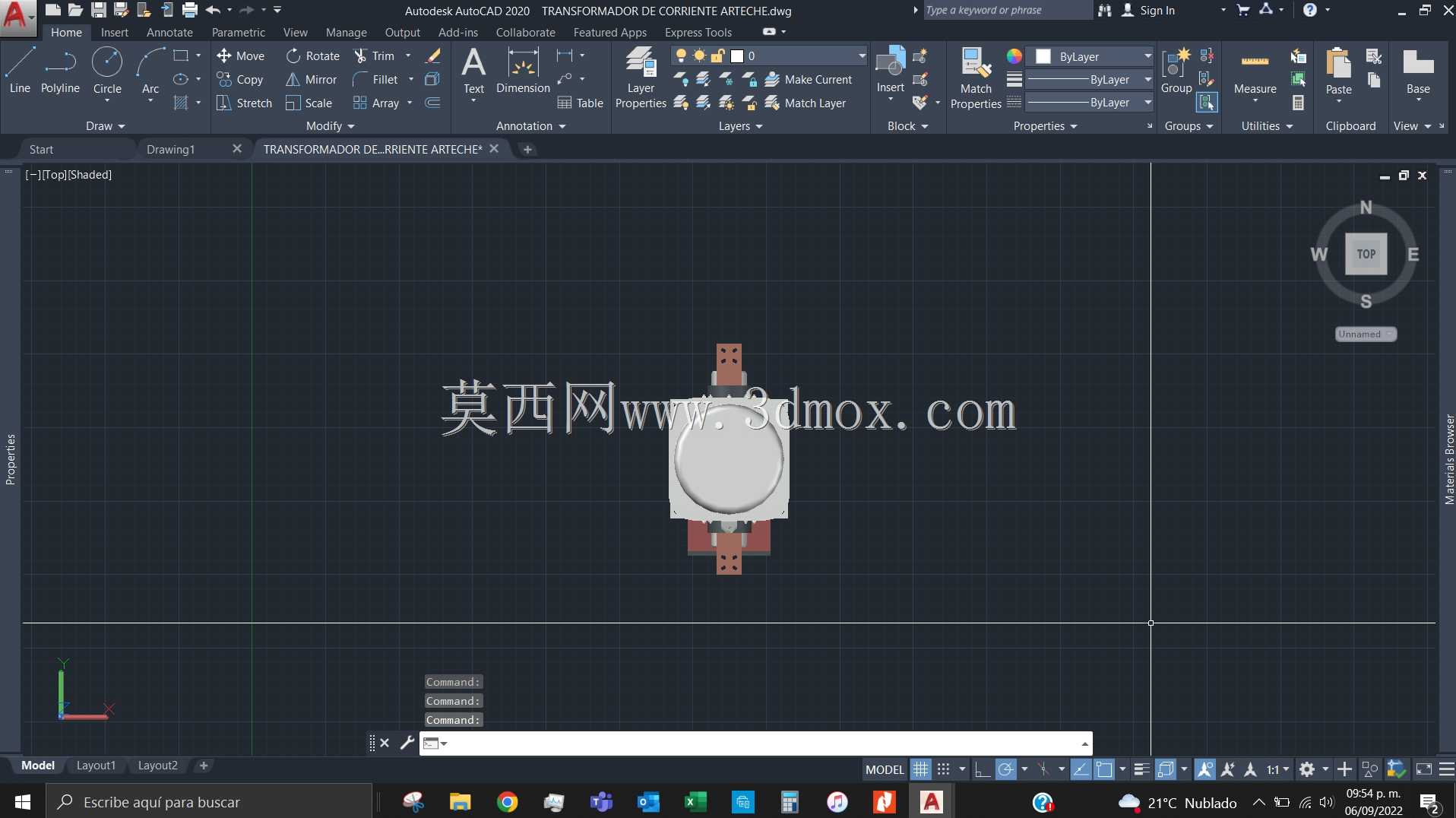

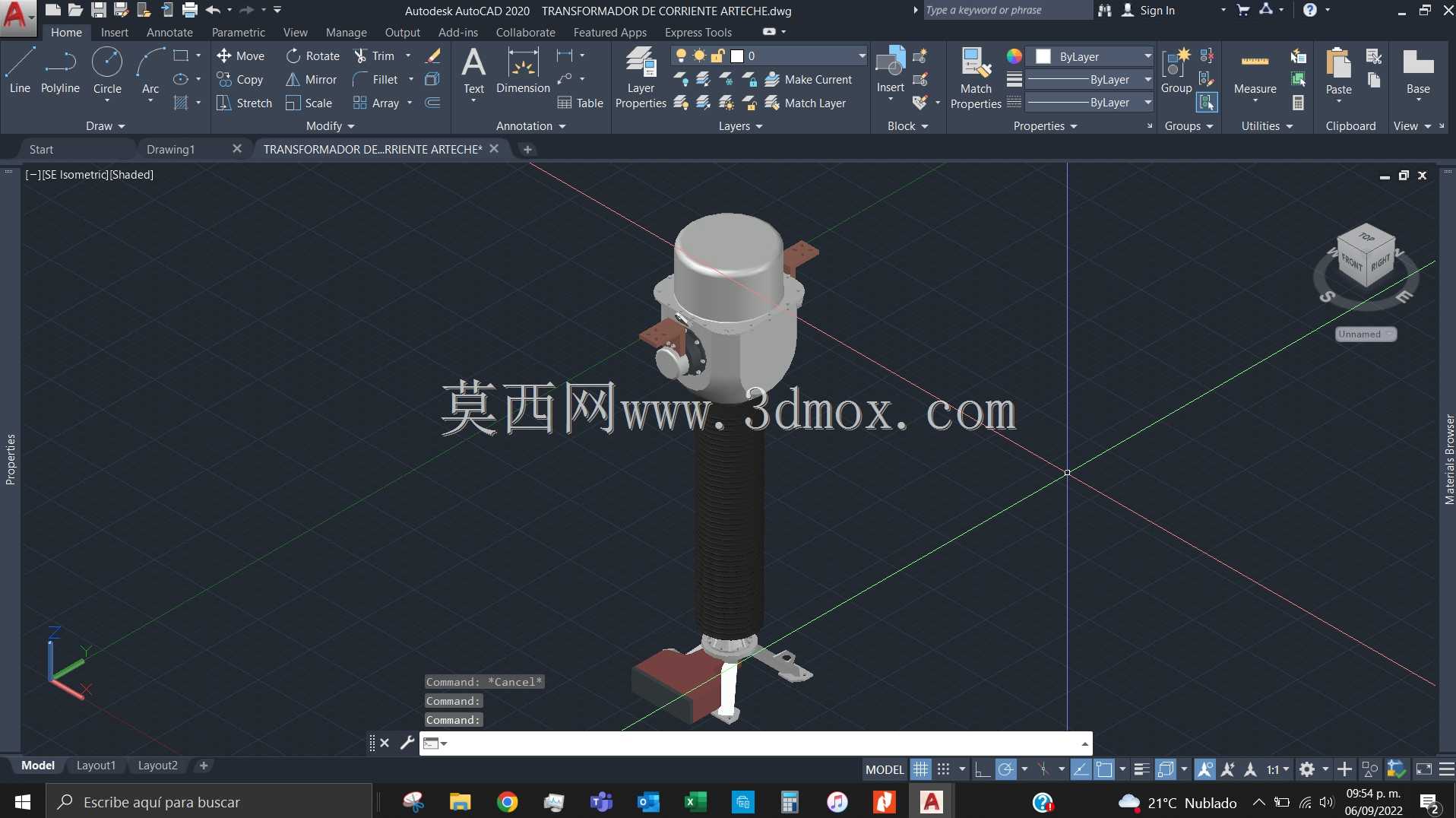

　　建模过程中需要重点关注几个结构细节：顶部一次接线端子的两个出线端需要保持足够的间距，避免大电流下出现电晕放电；套管与头部壳体、底座的连接部位采用密封胶圈进行轴向密封，建模时要体现密封槽的结构特征；底座上的接地端子需要单独设置，满足电力设备一点接地的安全要求；二次接线盒的防水密封结构也要有所体现，盒盖与盒体之间的密封胶条、电缆进线的格兰头都是户外设备必不可少的结构细节。这类设备的三维模型在变电站三维数字化设计、一次设备安装模拟、运维培训仿真中都有实际应用价值，准确还原结构尺寸与安装接口，可以为后续的场布设计、施工模拟提供可靠的模型基础。
