导轨式安装控制按钮电源组件结构设计

　　在低压配电与工业控制回路的现场布线场景里，这类集成安装结构的控制组件常被布置在设备旁的小型接线盒、分布式IO端子排区域，用来完成本地回路的通断触发、状态指示功能，替代传统分体式按钮与接线端子的零散安装方案，减少柜内零散布线的接线点位，降低现场施工的错接概率。从实际使用的工况来看，这类组件需要适配工业现场常见的35mm标准DIN导轨安装位，安装底座的卡扣结构做了弹性让位设计，装配时不需要额外紧固件，直接对准导轨按压即可卡入，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速拆下，维护更换的效率比分体式螺栓固定的按钮高不少，适合产线快速改造、临时点位增设的场景。

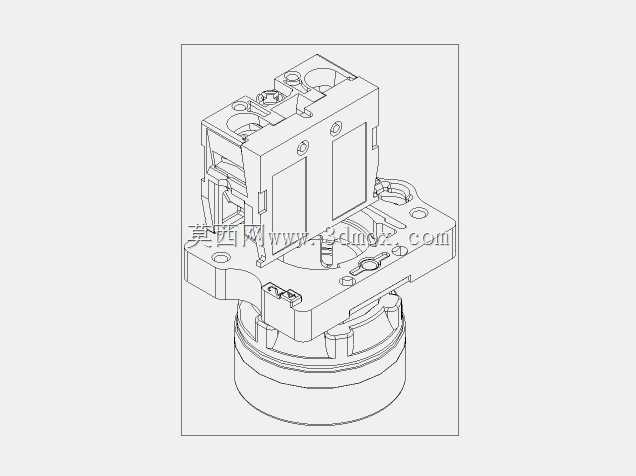

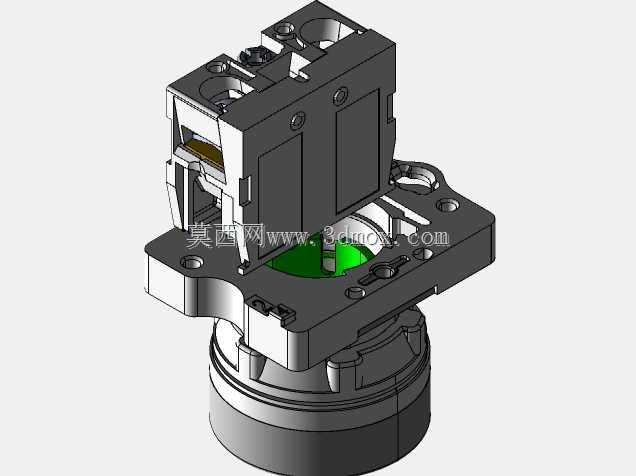

　　结构设计上，上部的按钮操作单元和下部的接线基座做了模块化拆分，两个单元之间通过定位卡扣与内部导电触片连接，不需要额外焊接，装配时对准定位槽推入即可完成组合，不同颜色的按钮头可以快速替换，不需要拆解整个基座的接线，现场更换功能标识的时候不用重新拆线校线。操作头的按压行程做了限位设计，按动到行程终点时有明确的触感反馈，避免过度按压造成内部触片的塑性变形，操作面的防护结构做了凸起围边，防止现场误碰触发，同时围边的高度刚好适配常规的按钮标识牌安装，不用额外加装标识支架。

　　从安装边界尺寸来看，整体宽度适配两个标准端子位的间距，在导轨上并排安装时不会和相邻的接线端子、继电器组件产生空间干涉，接线端的进线孔朝向正前方，接线操作时不需要倾斜工具，在柜内深度有限的小型接线盒里也能完成接线作业。基座底部的导轨卡扣做了防脱倒刺，卡入导轨后即使受到线缆拉扯、设备振动的影响，也不会出现松脱移位的情况，适合在有持续振动的设备旁安装使用，比如风机旁、输送线侧的控制点位。内部的导电接触件采用了桥型触片结构，按压时的接触压力均匀，长期通断操作后不会出现接触电阻过大的问题，适配常规的控制回路电压等级，满足小功率信号回路、小负载控制回路的通断需求。

　　设计过程中优先考虑了现场装配的便利性，所有的装配卡扣都做了导向斜角，手工装配时不需要专用工装就能完成组合，外壳的分型面设置在组件的侧方，合模线不会出现在操作面和安装贴合面，避免合模飞边影响安装平整度与操作手感。基座的接线端子采用了压线式结构，适配不同线径的多股软线与单股硬线，压线螺丝的头部做了防滑槽，拧紧时不容易滑牙，同时端子间的电气间隙满足低压电器的安全间距要求，不同极之间不会出现飞弧短路的情况。上部的按钮头采用了耐磨的工程塑料材质，长期按动操作后表面不会出现明显的磨损痕迹，颜色标识持久不褪色，方便现场操作人员快速识别不同按钮的功能。

　　在实际的设备选型配套中，这类组件常和小型断路器、接线端子、继电器一起搭配使用，组成分布式的本地控制单元，不需要将所有按钮都集中到主控制柜里，缩短了现场操作的走线距离，减少了控制线缆的使用量。安装时只需要在导轨上预留对应宽度的位置，不需要在安装板上打孔，对于后期改造的项目来说，不需要重新加工安装板，直接在原有导轨上加装即可，大幅缩短现场改造的施工周期。组件的整体外形做了圆弧过渡处理，没有尖锐的棱角，现场接线操作时不会划伤操作人员的手部，外壳材料选用了阻燃级别的工程塑料，即使回路出现过载发热的情况，也不会出现明火蔓延的风险，满足配电设备的阻燃要求。
