工业仪表与控制面板立式支撑底座结构

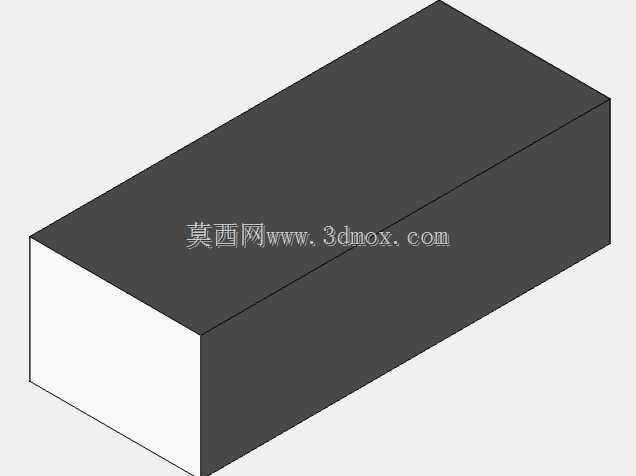

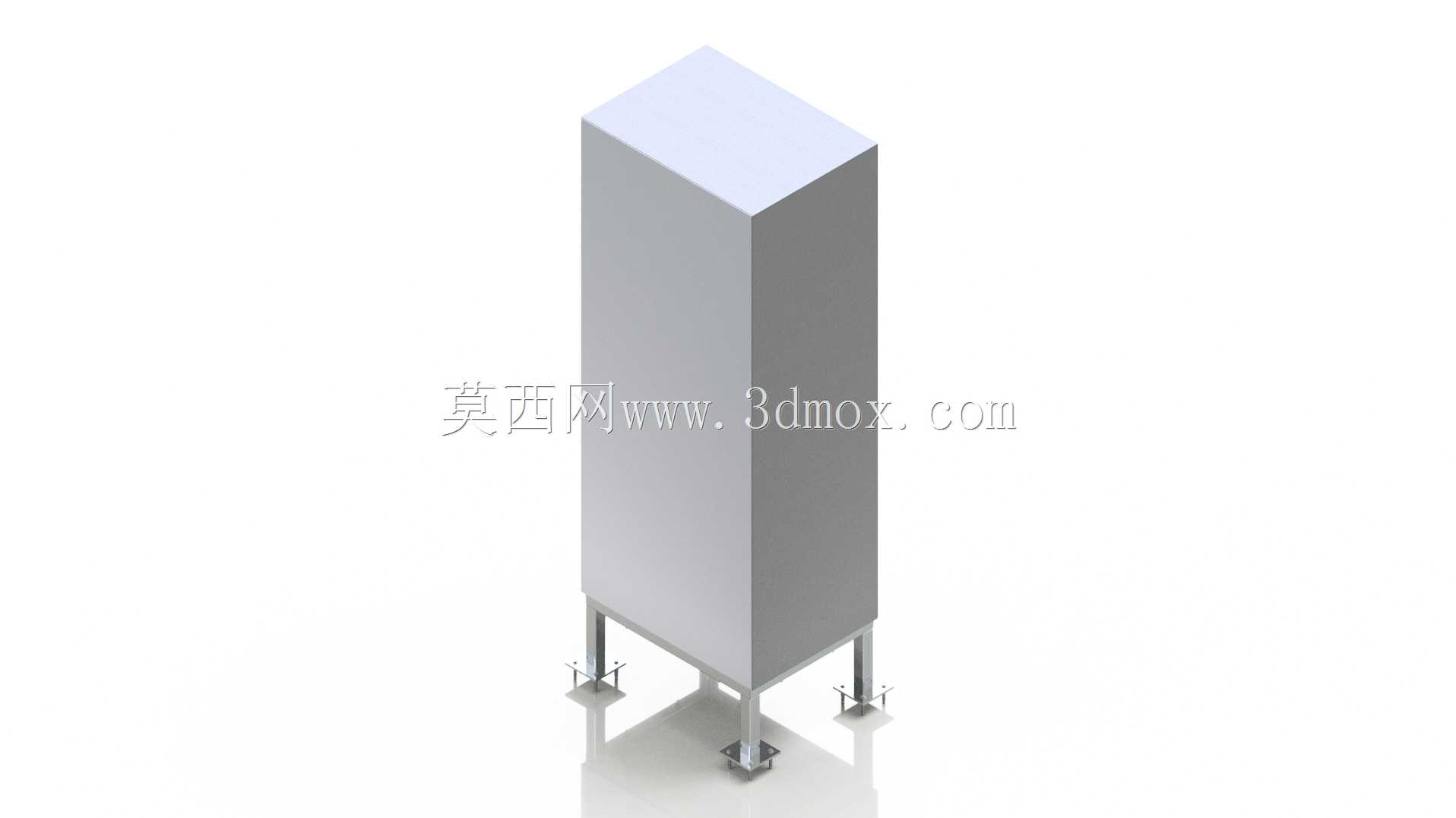

　　在工业配电、变电场所的现场设备布局中，仪表与控制面板的安装高度、固定稳定性直接影响运维人员的操作效率与读数准确性，这类立式支撑底座正是为适配现场落地式安装需求设计的承载结构，常见于户外箱变旁、车间配电区、现场控制柜组的外延操作点位，用来将操作显示面板抬升到符合人体工程学的操作高度，避免运维人员弯腰操作或蹲姿读数，同时隔绝地面潮气、积尘对面板底部接线端的侵蚀。从结构设计逻辑来看，主体采用立式长方体承载柱设计，柱体为封闭箱型结构，内部预留足够的走线空腔，可容纳仪表信号线、控制电源线的穿设与排布，避免线缆外露造成的剐蹭破损、积灰老化问题，柱体的棱边做了小尺寸倒角处理，既避免加工运输过程中的锐边割手问题，也能减少现场安装时的磕碰掉漆风险。

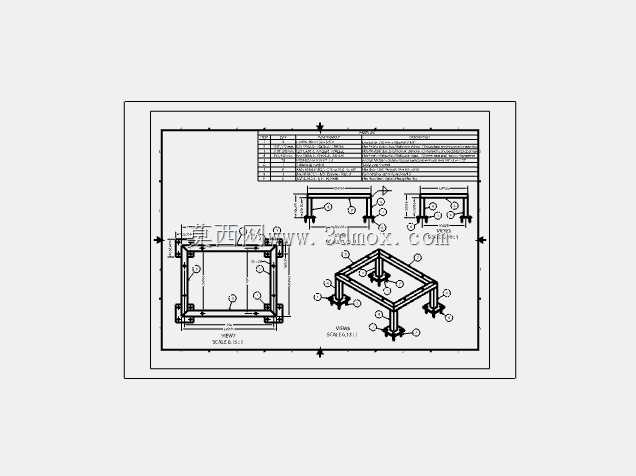

　　底部的支撑脚采用四脚对称布局，每个支脚都配置了可调式固定结构，可适配现场不平整的水泥地面，通过支脚的高度微调保证整体立柱的垂直度，避免面板安装后出现倾斜，影响触控操作或仪表读数的准确性；支脚底部的固定压板可通过膨胀螺栓与混凝土地面做刚性连接，能承受一定的侧向推力，即使运维人员操作时倚靠面板，也不会出现结构倾覆的问题。设计过程中优先考虑了安装边界的适配性，柱体顶部的安装平面预留了通用的面板安装孔位矩阵，可适配不同尺寸的常规仪表控制面板，无需额外做转接板加工；整体高度设定在成年人站立操作的舒适区间，操作面距离地面的高度符合现场运维的常规操作习惯，不需要额外增设操作平台。

　　支脚的外伸尺寸经过核算，在保证支撑稳定性的前提下，尽可能缩小底座的占地面积，避免占用过多的现场通道空间，适配配电场所紧凑的布局要求。结构的受力路径经过明确梳理，面板及内置元件的垂直载荷通过立柱主体均匀传递到四个支脚，再分散到地面固定点，侧向载荷通过支脚的斜向支撑结构抵消，避免柱体根部出现应力集中，长期使用不会出现结构变形。柱体采用封闭结构设计，侧面无多余开孔，仅在底部和顶部预留走线接口，可阻挡大部分现场粉尘、飞溅液体进入柱体内部，保护内部走线的绝缘层，降低线路故障的概率。

　　在现场实际应用中，这类支撑底座可单独配套独立的仪表控制面板使用，也可多组并排安装，组成现场操作控制组，适配多回路的配电控制需求；安装时不需要做复杂的地面预埋，仅需要在硬化地面打膨胀螺栓即可完成固定，后期如果需要调整点位，拆卸螺栓即可移位，灵活性远高于混凝土浇筑的固定台座。设计时也考虑了不同场景的适配性，支脚的可调范围覆盖了常规地面的平整度误差，即使是户外场地存在一定的地面坡度，也能通过调整将顶部面板调整到水平状态，保证仪表的测量精度不受安装倾斜的影响。柱体的壁厚选择兼顾了结构强度与材料成本，在承受常规面板重量、操作按压力的前提下，尽可能降低整体自重，方便运输与现场安装作业，不需要大型吊装设备，两名安装人员即可完成就位与固定作业。
